Интерфейсы АЦП

Важную часть аналого-цифрового преобразователя составляет цифровой интерфейс, т.е. схемы, обеспечивающие связь АЦП с приемниками цифровых сигналов. Структура цифрового интерфейса определяет способ подключения АЦП к приемнику выходного кода, например, микропроцессору, микроконтроллеру или цифровому процессору сигналов. Свойства цифрового интерфейса непосредственно влияют на уровень верхней границы частоты преобразования АЦП.

Наиболее часто применяют способ связи АЦП с процессором, при котором АЦП является для процессора как бы одной из ячеек памяти. При этом АЦП имеет необходимое число адресных входов, дешифратор адреса и подключается непосредственно к адресной шине и шине данных процессора. Для этого он обязательно должен иметь выходные каскады с тремя состояниями.

Другое требование совместной работы АЦП с микропроцессорами, называемое программным сопряжением, является общим для любых систем, в которые входят ЭВМ и АЦП. Имеется несколько способов программного сопряжения АЦП с процессорами. Рассмотрим основные.

Проверка сигнала преобразования. Этот способ состоит в том, что команда начала преобразования "Пуск" периодически подается на АЦП от таймера. Процессор находится в цикле ожидания от АЦП сигнала окончания преобразования "Готов", после которого выходит из цикла, считывает данные с АЦП и в соответствии с ними приступает либо к следующему преобразованию, либо к выполнению основной программы, а затем вновь входит в цикл ожидания. Здесь АЦП выступает в роли ведущего устройства (master), а процессор - ведомого (slave). Этот способ почти не требует дополнительной аппаратуры, но пригоден только в системах, где процессор не слишком загружен, т.е. длительность обработки данных от АЦП меньше времени преобразования АЦП. Указанный способ позволяет максимально использовать производительность АЦП.

Если длительность обработки данных от АЦП составляет заметно больше времени преобразования АЦП, можно использовать вариант этого способа, отличающийся тем, что сигнал "Пуск" поступает от процессора. Процессор выполняет основную программу обработки данных, а затем считывает данные с АЦП и вновь запускает его. В этом случае процессор выступает в роли ведущего устройства, а АЦП - ведомого.

Простое прерывание. Выдав команду "Пуск", процессор продолжает работу по основной программе. После окончания преобразования формируется сигнал прерывания, который прерывает в процессоре вычисления и включает процедуру поиска периферийного прибора, пославшего сигнал прерывания. Эта процедура состоит в переборе всех периферийных устройств до тех пор, пока не будет найден нужный. Преимущество этого способа по сравнению с предыдущим проявляется в большем числе преобразований за одно и то же время, если используемый АЦП работает медленно. Если же АЦП быстродействующий, то этот способ работы может оказаться даже медленнее предыдущего, так как на обработку прерывания требуется значительное время.

Векторное прерывание. Этот способ отличается от предыдущего тем, что вместе с сигналом прерывания посылается и адрес программы обращения к данному АЦП. Следовательно, не нужно перебирать все периферийные приборы.

Прямой доступ к памяти. Здесь также используется прерывание, но в отличие от предыдущих двух способов, управление по системе прерывания передается на специальный интерфейс, который и производит перезапись данных преобразования в память, минуя регистры процессора. Это позволяет сократить длительность прерывания до одного такта. Номера ячеек памяти хранятся адресном регистре интерфейса. Для этой цели выпускаются ИМС контроллеров прямого доступа к памяти.

В зависимости от способа пересылки выходного слова из АЦП в цифровой приемник различают преобразователи с последовательным и параллельным интерфейсами выходных данных. Последовательный интерфейс медленнее параллельного, однако он позволяет осуществить связь с цифровым приемником значительно меньшим количеством линий и в несколько раз сократить число выводов ИМС. Поэтому обычно параллельный интерфейс используется в параллельных и последовательно-параллельных АЦП, а последовательный - в интегрирующих. В АЦП последовательного приближения применяются как параллельный (например, 1108ПВ2), так и последовательный (например, АD7893) интерфейсы. Некоторые АЦП последовательного приближения (например, AD7892) имеют интерфейс обоих типов.

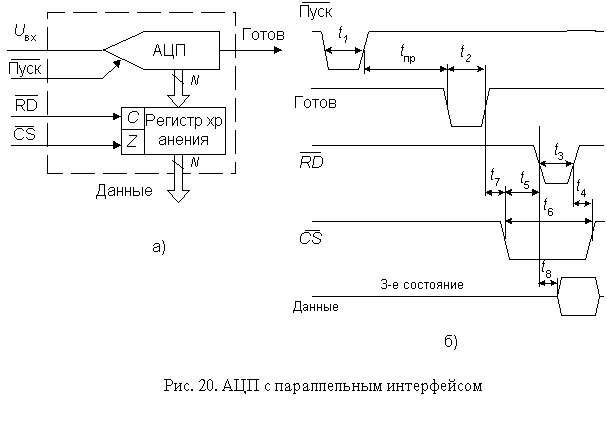

АЦП с параллельным интерфейсом выходных данных. В простейших случаях, характерных для параллельных АЦП и преобразователей ранних моделей, интерфейс осуществляется с помощью N-разрядного регистра хранения, имеющего три состояния выхода. Здесь N - разрядность АЦП. На рис. 20 представлена функциональная схема такого АЦП и временные диаграммы работы интерфейса.

АЦП с параллельным интерфейсом

На нарастающем фронте сигнала "Пуск" УВХ преобразователя переходит в режим хранения и инициируется процесс преобразования. Когда преобразование завершено, на выходную линию "Готов" выводится импульс, что указывает на то, что в выходном регистре АЦП находится новый результат. Сигналы "CS" (выбор кристалла) и "RD" (Чтение) управляют выводом данных для передачи приемнику.

Для того, чтобы упростить связь многоразрядного (N>8) АЦП с 8-разрядным микропроцессором или микроконтроллером в некоторых ИМС (например, МАХ167) реализована побайтовая выдача выходного слова. Если сигнал HВEN, управляющий режимом вывода, имеет низкий уровень, то старшие биты выходного слова поступают на соответствующие им выводы (для 12-разрядного АЦП на выводы DO8...DO11). В противном случае они подаются на выводы, соответствующие младшему байту (для 12-разрядного АЦП на выводы DO0...DO3).

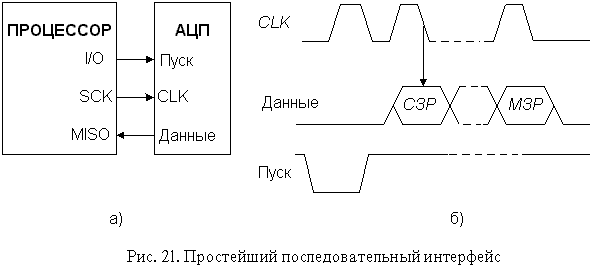

АЦП с последовательным интерфейсом выходных данных. В АЦП последовательного приближения, оснащенных простейшей цифровой частью, таких как 12-битный МАХ176 или 14-битный МАХ121 выходная величина может быть считана в виде последовательного кода прямо с компаратора или регистра последовательного приближения (РПП), как это указано в п. 4.1. На рис. 21 представлена функциональная схема такого интерфейса (а) и временные диаграммы его работы (б).

АЦП с последовательным интерфейсом

Здесь приведена схема, реализующая SPI-интерфейс. Процессор является ведущим (master). Он инициирует начало процесса преобразования подачей среза на вход "Пуск" АЦП. С тактового выхода процессора на синхровход АЦП поступает последовательность тактовых импульсов. Начиная со второго такта после пуска на выходе данных АЦП формируется последовательный код выходного слова старшими битами вперед. Этот сигнал поступает на MISO (master - input, slave - output) вход процессора.

Простейший интерфейс обеспечивает наименьшее время цикла "преобразование - передача данных". Однако он обладает двумя существенными недостатками. Во-первых, переключение выходных каскадов АЦП во время преобразования привносит импульсную помеху в аналоговую часть преобразователя, что вызывает уменьшение соотношение сигнал/шум (например, для АЦП AD7893 среднеквадратическое значение шума при передаче данных во время преобразования почти в три раза больше, чем при считывании данных после преобразования). Во-вторых, если АЦП имеет большое время преобразования, то процессор будет занят приемом информации от него существенную часть вычислительного цикла. По этим причинам современные модели АЦП с последовательной передачей выходных данных оснащаются выходным сдвиговым регистром, в который загружается результат преобразования из РПП. Временные диаграммы такого интерфейса приведены на рис. 22.

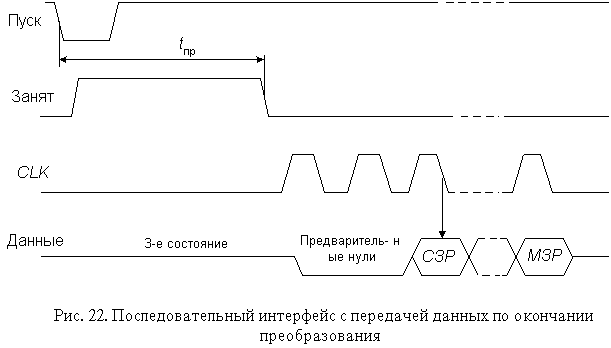

АЦП с последовательным интерфейсом

По заднему фронту сигнала "Пуск" УВХ переходит в режим хранения и начинается преобразование. При этом на соответствующем выводе АЦП выставляется сигнал "Занят". По окончании преобразования начинается передача данных. Процессор подает на синхровход АЦП последовательность синхроимпульсов CLK. Если 8<N <=16, то число синхроимпульсов обычно составляет 16. При N<16 вначале вместо отсутствующих старших битов передаются нули, а затем выходное слово старшими битами вперед. До и после передачи данных выходная линия АЦП находится в высокоимпедансном состоянии.

Увеличение длительности цикла "преобразование - передача данных" по сравнению с простейшим интерфейсом обычно несущественно, так как синхроимпульсы могут иметь большую частоту. Например, для 12-разрядного АЦП последовательного приближения AD7896 минимальный интервал между отсчетами составляет 10 мкс. Из них последовательное чтение данных занимает только 1,6 мкс при частоте синхросигнала 10 МГц.

Последовательный интерфейс сигма-дельта АЦП с процессорами аппаратно реализуется очень просто. Например, для связи 24-разрядного трехканального АЦП AD7714 с микроконтроллером 80С51 в простейшем случае требуется всего две линии (рис. 23).

АЦП с последовательным интерфейсом

АЦП управляется при помощи нескольких внутренних регистров. Это: регистр обмена, регистр режима, два регистра фильтра, три регистра калибровки нуля шкалы, три регистра калибровки полной шкалы и регистр данных. Данные в эти регистры записываются через последовательный интерфейс; этот же интерфейс позволяет также считывать данные из указанных регистров. Любое обращение к любому регистру должно начинаться с операции записи в регистр обмена. После включения питания или сброса АЦП ожидает записи в регистр обмена. Данные, записываемые в этот регистр, определяют тип следующей операции (чтение или запись), а также к какому регистру будет идти обращение. Программа взаимодействия микроконтроллера с АЦП включает следующую последовательность операций:

  1. Запись в регистр обмена: задается входной канал.
  2. Запись в верхний регистр фильтра: устанавливаются 4 старших бита слова фильтра, а также устанавливается биполярный/униполярный режим и длина выходного слова.
  3. Запись в нижний регистр фильтра: устанавливаются 8 младших битов слова фильтра.
  4. Запись в регистр режима: устанавливается коэффициент усиления, инициируется автокалибровка.
  5. Опрашивается сигнал, указывающий на наличие в регистре данных нового результата преобразования.
  6. Чтение результата из регистра данных.
  7. Циклический повтор действий 5 и 6, пока не будет считано заданное число отсчетов.
