Корпус КР1006ВИ1
Корпус КФ1006ВИ1
Электрическая схема
Назначение выводов
Схемы включения
Электрические параметры
Предельно допустимые режимы эксплуатации
Рекомендации по применению
Зарубежные аналоги
Литература


     Микросхема представляет собой таймер для формирования импульсов напряжения длительностью Т=1,1RC (R и C - внешние времязадающие элементы) от нескольких микросекунд до десятков минут.

    Предназначена для применения в стабильных датчиках времени, генераторах импульсов, широтно-импульсных, частотных и фазовых модуляторах, преобразователях напряжения и сигналов, ключевых схемах, исполнительных устройствах в системах управления, контроля и автоматики. Содержит 51 интегральный элемент. Корпус типа 2101.8-1 и 4309.8-A.



Корпус КР1006ВИ1

2101.8-1 package view

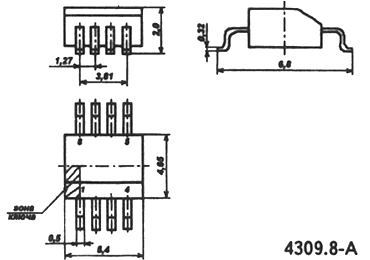

Корпус КФ1006ВИ1

4309.8-A.gif package view



















Электрическая схема

электрическая схема

Назначение выводов 1006ВИ1

1 - общий;
2 - запуск;
3 - выход;
4 - сброс;
5 - контроль делителя;
6 - срабатывание;
7 - цепь разряда;
8 - напряжение питания;

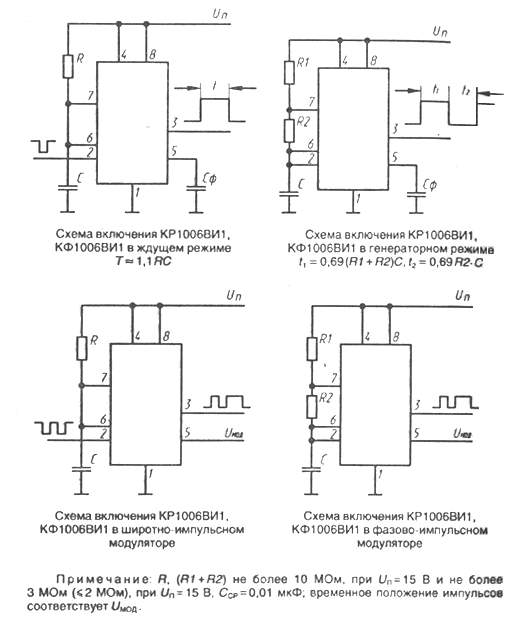

Схемы включения

схемы применения

Электрические параметры

1 Напряжение питания от 3 до 15 В
2 Выходное напряжение низкого уровня
    при Uп=5 В, Uср=3,7...4,7 В, Iвых=5 мА
    при Uп=15 В, Uср=11,5...14 В, Iвых=0,1 А

не более 9,35 В
не более 2,5 В
3 Выходное напряжение высокого уровня
    при Uп=5 В, Uср=1,8...2,8 В, Iвых=0,1 А
    при Uп=15 В, Uср=5,5...8 В, Iвых=0,1 А

не менее 2,75 В
не менее 12,5 В
4 Ток потребления
    при Uп=5 В, Uср=3,7...4,7 В, Uвх=2,3...3,3 В
    при Uп=15 В, Uср=11,5...14 В, Uвх=7...9,5 В

не более 6 мА
не более 15 мА
5 Ток сброса при Uп=15 В не более 1,5 мА
6 Выходной ток при Uп=15 В не более 2 мкА
7 Ток срабатывания 250 нА
8 Время нарастания (спада) 300 нс
9 Начальная погрешность при Uп=15 В не более 3 %
10 Нестабильность начальной погрешности от напряжения питания не более 0,3 %/В


Предельно допустимые режимы эксплуатации

1 Напряжение питания 5...15 В
2 Ток нагрузки не более 100 мА
3 Рассеиваемая мощность (50 ° C) не более 50 мВт
4 Температура окружающей среды -45...+70 ° C
5 Допустимое значение статического потенциала 200 В


Примечания:
    - при температуре окружающей среды от 50 ° C рассеиваемая мощность определяется по формуле: Pp=500мВт-5мВт/ ° C(Tокр-50 ° C)
    - ток сброса - значение тока, протекающего в цепи сброса таймера в заданном режиме
    - начальная погрешность - относительное отклонение длительности импульса Tx, генерируемого таймера с заданными времязадающими элементами R и C, от значения длительности, определяемой из выражения: Tвых=RCln3
    - нестабильность начальной погрешности от напряжения питания - отношение величины отклонения начальной погрешности таймера к изменению напряжения питания.
    - максимальное напряжение сброса - максимальное значение напряжения на выводе цепи сброса, при котором на выходе ИС обеспечивается значение напряжения низкого уровня.

Рекомендации по применению

Запуск ИС происходит при условии U0вх не более 1/3 от Uп, подаваемое на вывод "запуск". Для устранения нестабильности запуска таймера, вызванной пульсацией источника питания, рекомендуется параллельно с источником питания в непосредственной близости к выводам ИС включать конденсатор емкостью 1...10 мкФ. Максимальное напряжнение сброса находится в пределах 0,4...1 В. В случае неиспользования вывода сброса его необходимо подключать к выводу 8. В случае неиспользования вывода "контроль делителя" его необходимо замкнуть на корпус через блокирующий конденсатор емкостью 0,01...0.1 мкФ. Минимальная длительность импульса, генерируемого таймером, состовляет 20 мкс. Не рекомендуется подавать на выводы 2,4,6,7 напряжение, превышающее напряжение питания.

Зарубежные аналоги

NE555NL, LM555CN-8, LM555M



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. - М.:ИП РадиоСофт, 1999г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7





Горейко Н пишет...

Вы написали:
Не рекомендуется подавать на выводы 2,4,6,7 напряжение, превышающее напряжение питания. ---------
Это не совсем так:
-на вывод 7 (открытый коллектор)допустимо подавать до 27В .
В этом прелесть чудной микросхемки!

07/04/2012 12:24:27

Валерий пишет...

Спасибо за исчерпывающую информацию.
С уважением Валерий

15/07/2012 04:45:47

Мики пишет...

А как на счет частотных.... хорошо бы на ней собрать, стабильный более менее, генератор 1 МГц
как возможно?

02/10/2012 22:55:37

Николай пишет...

Можно в двух вариантах:
-колеб. контур.
-R-C -цепь.
Я всегда с 3 вывода на 2и6 вместе соединённых даю через резистор больше 300 Ом (до 3МОм). А от 2и6 идёт на массу кондёр от 200пФ до 100мкФ (без утечки). Получается широкий диапазон частот.
НО могут быть бяки, если не зашунтировать питание электролитом + керамическим, зашунтировать вывод 5 кондёром 0.01 мкФ нужно!
7-ой вывод в генераторе я не использую, а беру с него выходной сигнал (не более 0.1А).
ВАЖНО: таймер сделан так, что изменение напряжения питания МАЛО влияет на частоту генерации!!

08/01/2013 21:09:27

Олег пишет...

Спасибо!!!Всё чётко и правильно.

20/11/2013 22:03:52

Виктор пишет пишет...

Как сделать генератор чтоб считал не на прибавлении а на убывание.На этой микросхеме можно ?

19/02/2014 00:54:40

Денис пишет...

Вы поняли, что спросили? Какой обратный отсчет, это вам не счетчик:-)

26/11/2014 19:06:49

david пишет...

Хочу получить на выходе ~25 герц, какие сопротивления нужно ставить на r1-r2? ЕСТЬ КОНДЕНСАТОР НА 15МКФ....
Схема в генераторном реэиме. Я использовал r1=97ohm и r2= 1920 ohm.с кондером на 15мкф. По формулам должно было получиться около 25герц а в практике 14... Посоветуйте что нибудь...

17/03/2016 22:39:34

Толяныч пишет...

С расчетами ничего не напутал?

P.S. А еще у этой микрухи есть чудное применение: генератор пилы. Для этого вместо верхнего резистора ставится источник тока (на 2-х транзисторах хотя бы), а конденсатор на 7-ю ногу подключается через малоомный резистор (до 100 Ом), 3-й вывод не используется. Итог - на конденсаторе будет пилообразное напряжение с в диапазоне от 1/3 до 2/3 питающего с линейным нарастанием и очень резким экспонециальным спадом.
