Корпус КР1008ВЖ10
Назначение выводов КР1008ВЖ10
Структурная схема КР1008ВЖ10
Схема применения КР1008ВЖ10
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература


     1008ВЖ10 - импульсный номеронабиратель. Служит для преобразования нажатия кнопки клавиатуры в последовательность токовых импульсов. Программирование паузы (единичная пауза равна 1,6 мс) можно производить после каждой набранной цифры нажатием клавиши "*". Микросхема имеет встроенный стабилизатор напряжения. Его влючение происходит при замыкании вывода 2 на "землю". Внутреннее ОЗУ расчитано на 32 цифры. Имеет помехозащитные входы для клавиатуры. Предназначена для применения в кнопочных телефонных аппаратах с расширенными функциональными возможностями. Выполнена по КМОП - технологии. Корпус типа 2104.18-10



Корпус КР1008ВЖ10

2104.18-10 package view

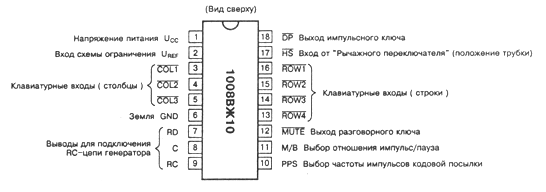

Назначение выводов КР1008ВЖ10

назначение выводов

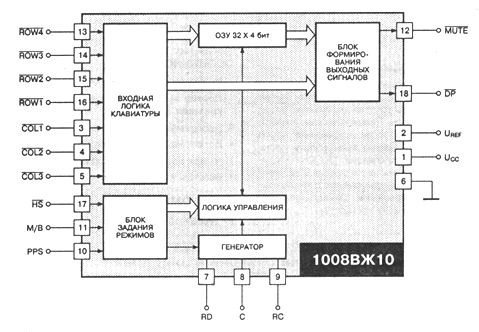

Структурная схема КР1008ВЖ10

структурная схема

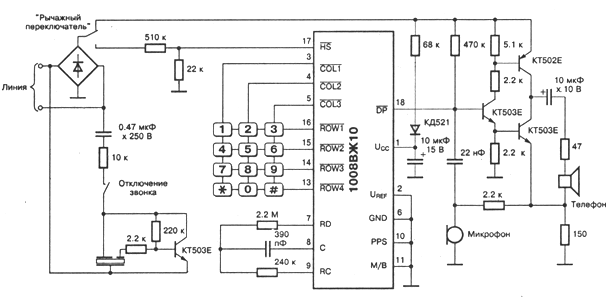

Схема применения

схема применения

Электрические параметры
1 Напряжение питания в статическом режиме 1,5 В
2 Частота генератора 2,4 кГц
3 Импульсный коэффициент 3:2 или 2:1
4 Длительность удержания клавиши для уверенного ввода значения цифры 20 мс
5 Время восстановления выхода MUTE после завершения формирования последней цифры 5 мс
6 Частот импульсов внутри кодовой посылки 10 или 20 Гц
7 Длительность нажатия рычага необходимая для сброса регистра адресации памяти 300 мс
8 Длительность времени "антидребезга" 14 мс
9 Длительность межцифровой паузы 800 или 400 мс


Предельно допустимые режимы эксплуатации

1 Напряжение питания UCC 2...6 В
2 Максимальный ток потребления ICC не более 150 мкА
3 Максимальный ток потребления в статическом режиме ICC не более 1 мкА
4 Максимально допустимое сопротивление контакта клавиатуры в замкнутом состоянии RON не более 1 кОм


Зарубежные аналоги

Прототипом КР1008ВЖ10 является KS5851



Литература

Интегральные микросхемы: Микросхемы для телефонии. Выпуск 1 - М.:ДОДЭКА, 1994г.,256 с. - ISBN-5-87835-003-3

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
