Микросхема КР1008ВЖ8, выполненая по КМОП-технологии предназначена для приема двоичного кода и преобразования его в сигнал управления сегментами ЖКИ. Разрядность управляемого ЖКИ не более 7, количество управляемых сегментов одного разряда не более 9. Мультиплексность сигналов управления 3:1, независимое формирование сигналов "гашение", "мигание" и "засветка" по каждому разряду ЖКИ. Корпус типа 2123.40-2.

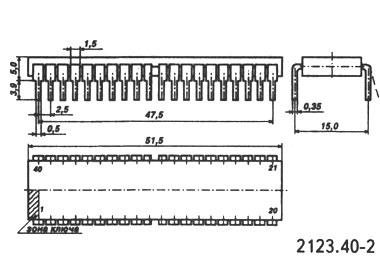

Корпус КР1008ВЖ8

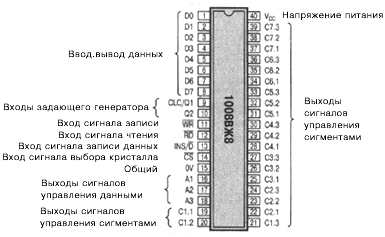

Назначение выводов КР1008ВЖ8

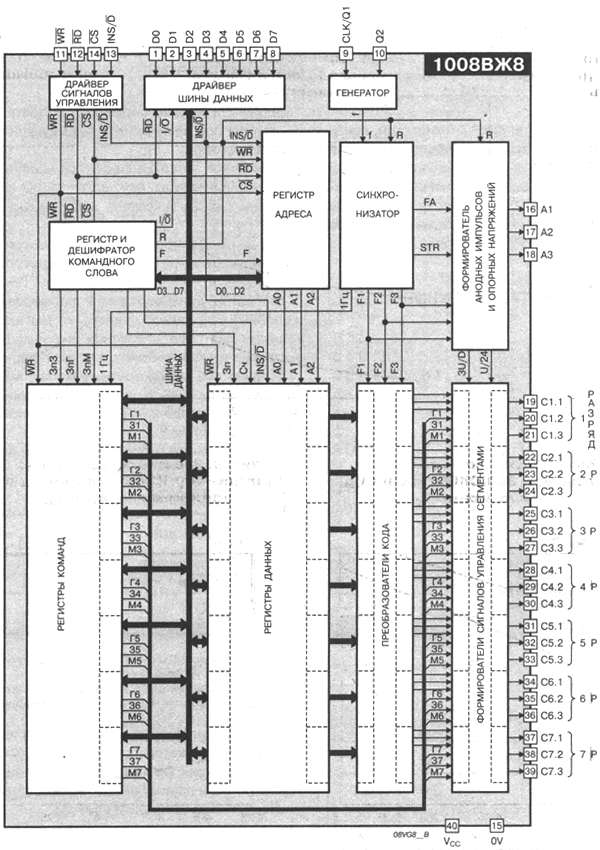

Структурная схема КР1008ВЖ8
Описание работы КР1008ВЖ8

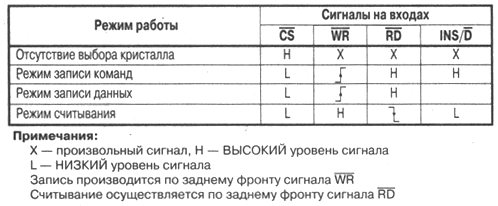

Запись и чтение информации осуществляется через драйвер шины данных при наличии соответствующих сигналов управления на входах драйвера. Командное слово и адрес ОЗУ дешифруются, вырабатываются внутренние команды, осуществляющие запись в соответствующие регистры данных и команд, либо чтение из соответствующих регистров данных. Так как данные операции осуществляются сигналами драйвера управления, работа тактового генератора в данном режиме не обязательна. Генератор, синхронизатор и формировтель анодных импульсов и опорных напряжений формирует ряд импульсных сигналов, необходимых для преобразования информации из регистра данных в выходные трехуровневые сигналы управления сегментами. При частоте тактового генератора 1 МГц, частота управляющего напряжения на ЖКИ равна 32 МГц. Возможна работа микросхемы при частоте генератора 2 МГц, при этом частота управляющего напряжения равна 64 МГц.
Запись и считывание информации может производиться как двумя байтами, из которых первый байт содержит код операции и адрес ОЗУ, а второй несет информацию управления сегментами, так и одним байтом если предшествующий байт команд в разряде 3 имел высокий уровень. В этом случае текущий адрес ОЗУ увеличивается на 1 по каждому байту данных. При наличии низкого уровня в разряде 3 идет запись по адресу, указанному в разрядах 0...2. Значения битов первого байта команды:
D7,D6,D5,D4 - код операцииD3 - флажок инкремента
D2,D1,D0 - адрес ОЗУ
Соответствие адреса ОЗУ разряду знакоместа
| Адрес ОЗУ (D2,D1,D0) | 000 | 001 | 010 | 011 | 100 | 101 | 110 |
|---|---|---|---|---|---|---|---|
| Разряд знакоместа | C1 | C2 | C3 | C4 | C5 | C6 | C7 |
Соответствие адреса ОЗУ разряду знакоместа
| Разряд | D0 | D1 | D2 | D3 | D4 | D5 | D6 | D7 |
|---|---|---|---|---|---|---|---|---|
| Сегмент | A | B | C | D | E | F | G | H |
Коды команд управления
| Код операции D7,D6,D5,D4 | Команда управления |
|---|---|
| 0000 | Запись в ОЗУ |
| 0001 | Считывание из ОЗУ |
| 0010 | Запись в регистр 9 сегмента |
| 0011 | Считывание из регистра 9 сегмента |
| 0100 | Запись в регистр мигания |
| 0101 | Запись в регистр засветки |
| 0111 | Запись в регистр гашения |
Управление девятыми сегментами всех разрядов
(осуществляется отдельным байтом)
| Разряд регистра | D0 | D1 | D2 | D3 | D4 | D5 | D6 |
|---|---|---|---|---|---|---|---|
| Разряд знакоместа | C1 | C2 | C3 | C4 | C5 | C6 | C7 |

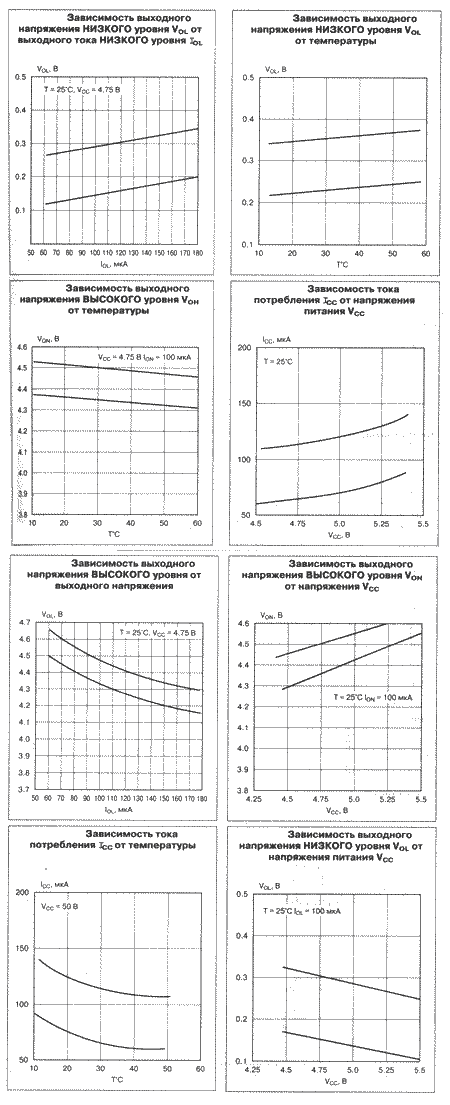

Типовые рабочие характеристики

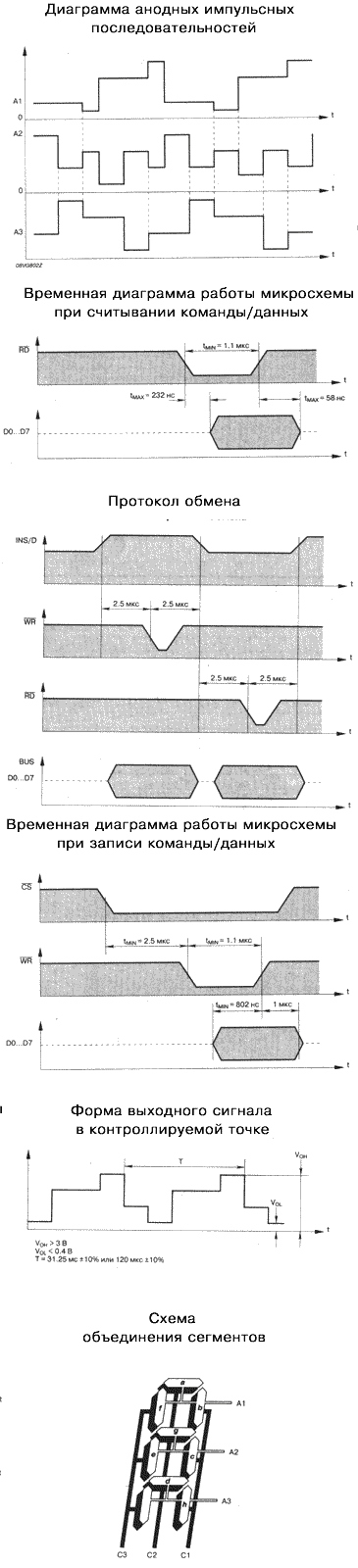

Временные диаграммы КР1008ВЖ8
Электрические параметры
при Т=25 ° C
| 1 | Выходное напряжение низкого уровня (VOL) | не более 0,4 В |
| 2 | Выходное напряжение высокого уровня (VOH) | не менее 4,2 В |
| 3 | Выходное напряжение на "выбранном" сегменте (VOHAC | 2,7...3,5 В |
| 4 | Выходное напряжение на "невыбранном" сегменте (VOLAC) | не более 1,25 В |
| 5 | Ток потребления (ICC) | не более 150 мкА |
| 6 | Средний ток потребления в динамическом режиме (IOCC) | не более 250 мкА |
| 7 | Входной ток низкого уровня (IIL) | не более 200 нА |
| 8 | Входной ток высокого уровня (IIH) | не более 200 нА |
Предельно допустимые режимы эксплуатации
| 1 | Напряжение питания VCC | 4,75...5.25 В |
| 2 | Входное напряжение низкого уровня VIL | 0...0.4 В |
| 3 | Входное напряжение высокого уровня VIH | 3,5...VCC+0,3 В |
| 4 | Выходной ток низкого уровня IIL | 100 мкА |
| 5 | Выходной ток высокого уровня IIH | 100 мкА |
| 6 | Емкость нагрузки CL | 200 пкФ |
| 7 | Значение статического потенциала | 200 В |
| 8 | При пайки групповым методом     Температура расплавленного припоя     Время пайки     Число допустимых перепаек выводов |
  265 ° C 4,0 c 3 |
| 9 | Рабочая температура | -10...+55 ° C |
| 10 | Предельна температура окружающей среды | -60...+85 ° C |
Литература
Интегральные микросхемы: Микросхемы для телефонии. Выпуск 2 - М.:ДОДЭКА, 1994г.,256 с. - ISBN-5-87835-003-3
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
