Корпус КМ1025КП1, КC1025КП1
Функциональная схема
Электрические параметры
Предельно допустимые режимы эксплуатации
Рекомендации по применению
Зарубежные аналоги
Литература


Микросхемы представляют собой емкостное реле и предназначены для управления тиристором или симистором в электрической схеме электросушителя. Корпус КМ1025КП1 типа 201.16-5, корпус КС1025КП1 типа 2103.16-3.



Корпус КМ1025КП1, КС1025КП1

201.16-5 package view

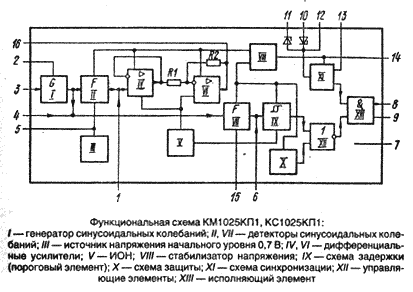

Функциональная схема

Условное графическое обозначение

Назначение выводов:
1 - вход схемы питания генератора;
2 - коллектор транзистора генератора;
3 - база транзистора генератора;
4 - вход схемы емкостного реле;
5 - вывод источника напряжения начального уровня (0,7 В);
6 - вход схемы задержки;
7 - общий;
8 - коллектор выходного транзистора;
9 - эмиттер выходного транзистора;
10 - вход синхронизации 2;
11 - вход синхронизации 1;
12 - общая точка стабилитронов;
13 - средняя точка делителя;
14 - напряжение питания Uп;
15 - выход детектора;
16 - выход схемы питания генератора;

Электрические параметры

1 Номинальное напряжение питания 15 В plus minus 20%
2 Напряжение питания генератора при Uп=12 В, R1=1,5 кОм не более 5,5 В
3 Остаточное напряжение
    при Uп=12 В, Uсинх2=-22 В, Iвых=200 мА
    при Uп=18 В, Uсинх2=-22 В, Iвых=200 мА
    при Uп=12 В, Uсинх1=27 В, Iвых=200 мА

не более 2 В
не более 2 В
не более 2 В
4 Ток потребления при Uп=12 В, R1=1,5 кОм не более 20 мА
5 Ток утечки на выходе
    при Uп=12 В,18 В, Uсинх2=-22 В, R1=1,5 кОм
    при Uп=18 В, Uсинх1=15 В, Uвх=1,5 В

не более 150 мкА
не более 150 мкА


Предельно допустимые режимы эксплуатации

1 Напряжение питания 12...18 В
2 Максимальный ток нагрузки по выводу 6
    по входу 1 (вывод 11)
    по входу 2 (вывод 10)

не более 27 В
не более |-11| В
3 Значение статического потенциала 100 В
4 Выходной ток (при скважности импульсов 200) не более 200 мА
5 Температура окружающей среды -10...+70 ° C


Рекомендации по применению

В случае использования ИС без задержки выключения выходного транзистора вывод 6 остается свободным. Если первый вход синхронизации (вывод 11) не используется, то его необходимо подключить к общей шине (вывод 7).



Зарубежные аналоги

M51750P (приблизительный аналог)



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
