КМ1025КП2, КC1025КП2 - Емкостное реле для управления тиристором или симистором.

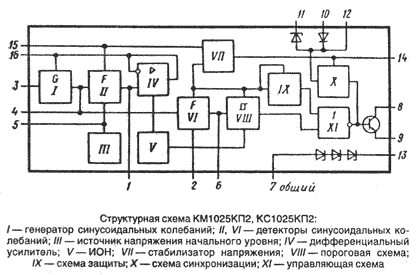

Функциональная схема

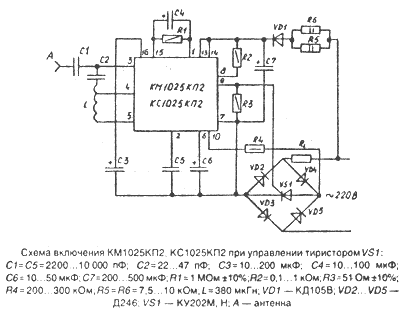

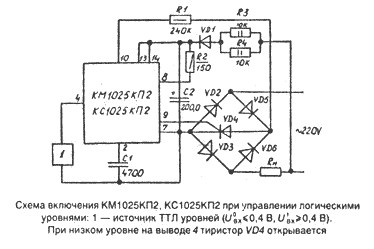

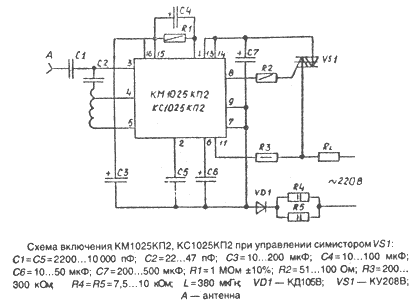

Схемы включения
Электрические параметры
Предельно допустимые режимы эксплуатации
Рекомендации по применению
Зарубежные аналоги
Литература
Микросхемы представляют собой емкостное реле и предназначены для управления тиристором или симистором в электрической схеме электросушителя. Корпус КМ1025КП2 типа 201.16-5, корпус КС1025КП2 типа 2103.16-3.
Корпус КМ1025КП2, КC1025КП2
|
Назначение выводов:
1 - вход схемы питания генератора;
2 - вывод для фильтра детектора;
3 - база транзистора генератора;
4 - вход емкостного реле;
5 - вывод источника напряжения начального уровня;
6 - вход порогового устройства;
7 - общий;
8 - коллектор выходного транзистора;
9 - эмиттер выходного транзистора;
10 - вход синхронизации 2;
11 - вход синхронизации 1;
12 - общая точка стабилитронов;
13 - вход ограничительной цепи;
14 - напряжение питания Uп;
15 - выход стабилизатора;
16 - вывод схемы питания генератора;
Схемы применения
Электрические параметры
| 1 | Номинальное напряжение питания |
15 В
20%
|
| 2 | Напряжение питания генератора при Uп=12 В, R1=1,5 кОм | не более 5,5 В |
| 3 | Напряжение низкого уровня | не более 2 В |
| 4 | Напряжение на стабилитроне при Uвх=10 В | 18 В |
| 5 | Ток потребления при Uп=18 В, R1=1,5 кОм | не более 20 мА |
| 6 | Ток утечки на выходе при Uп=18 В, R1=1,5 кОм |
не более 150 мкА |
| 7 | Остаточное напряжение | не более 2 В |
Предельно допустимые режимы эксплуатации
| 1 | Напряжение питания | 12...18 В |
| 2 | Максимальный ток нагрузки по выводу 6 по входу 1 (вывод 11) по входу 2 (вывод 10) |
не более 22 В не более |-15| В |
| 3 | Значение статического потенциала | 100 В |
| 4 | Выходной ток (при скважности импульсов 200) | не более 200 мА |
| 5 | Температура окружающей среды | -10...+70 ° C |
Рекомендации по применению
ИС может использоваться в устройствах автоматического регулирования, содержащих тиристоры или симисторы, для чего на вывод 4 (вход реле) подается управляющий сигнал (около 1,5 В), а генератор (вывод 1) отключается от схемы питания. ИС может использоваться как обычное переключающее устройство, управляемое только по одному входу (вывод 4). Для этого первый вход (вывод 11) подключают к общему выводу 7, или вход 2 - к источнику питания (вывод 14). Чувствительность (расстояние срабатывания микросхемы) определяется емкостью конденсатора С2 и индуктивностью катушки L.
Зарубежные аналоги
M51750P (приблизительный аналог)
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
