К1103СК3 - Устройство выборки и хранения аналогового сигнала с временем установления 60 нс.
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература
Микросхемы представляют собой схему выборки и хранения аналогового сигнала с временем установления до 60 нс. Корпус типа 402.16-24, масса не более 2 г.

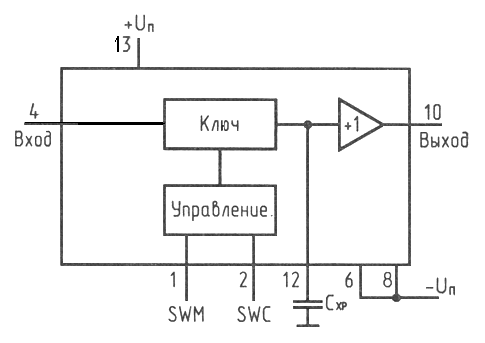

Функциональная схема
|
Назначение выводов: 1 - вход схемы управления 1 2 - вход схемы управления 2 4 - вход 3, 5, 7, 9, 11, 13, 14, 15, 16 - свободные 6,8 - напряжение питания -Uп 10 - выход 12 - емкость хранения 13 - напряжение питания +Uп |
| 1 | Номинальное напряжение питания |
9 В |
| 2 | Напряжение аналогового входа | -3...+3 В |
| 3 | Напряжение низкого уровня управляющего входа | -1,8...-1,5 В |
| 4 | Напряжение высокого уровня управляющего входа | -1...-0,8 В |
| 5 | Напряжение смещения нуля | не более 100 мВ |
| 6 | Напряжение смещения в режиме хранения | не более 45 мВ |
| 7 | Ток потребления | не более 75 мА |
| 8 | Ток смещения аналогового входа | не более 100 мкА |
| 9 | Максимальный ток на аналоговогом входе | 30 мА |
| 10 | Коэффициент усиления напряжения | 0,9...1 |
| 11 | Нелинейность коэффициента усиления напряжения | -80 дБ |
| 12 | Верхняя граничная частота | не менее 50 МГц |
| 13 | Гармонические искажения при f=5 МГц | -65 дБ |
| 14 | Скорость изменения входного напряжения | не более 0,1 мВ/мкс |
| 15 | Апертурная задержка | -2 нс |
| 16 | Время установления до значения 2 мВ до значения 0,5 мВ |
40 нс 60 нс |
| 17 | Время выборки до 1% до 0,1% до 0,025% |
20 нс 40 нс 100 нс |
| 18 | Входное сопротивление | 200 кОм |
| 19 | Входная емкость | 1,5 пФ |
Предельно допустимые режимы эксплуатации
| 1 | Напряжение питания |
8,1...
9,9 В |
| 2 | Входное напряжение | не более |
3| В
|
| 3 | Сопротивление нагрузки | не менее 50 Ом |
| 4 | Температура корпуса | -60...+85 ° C |
| 5 | Температура кристалла | не более +150 ° C |
Зарубежные аналоги
SHC605
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
