Корпус К1114СП1
Функциональная схема К1114СП1
Схема включения К1114СП1
Электрические параметры
Предельно допустимые режимы эксплуатации
Рекомендации по применению
Зарубежные аналоги
Литература


Микросхемы представляет собой схему контроля режимов работы источников питания и предназначены для построения схем контроля напряжений и токов источников питания, уровней сигналов постоянного и переменного токов, узлов защиты электронных схем, RC-генераторов, одновибраторов, схем задержки и формирования импульсов. В состав схемы входят компараторы контроля напряжения К1 и К2, компаратор контроля тока К3, ИОН и стабилизатор напряжения. Корпус типа 2102.14-1 масса не более 1 г.

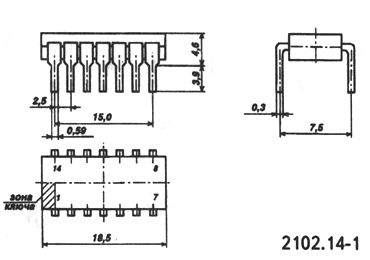

Корпус К1114СП1

2102.14-1 package view




















Функциональная схема

Функциональная схема     1 - инвертирующий вход К1;
    2 - неинвертирующий вход К1;
    3 - неинвертирующий вход К3;
    4 - инвертирующий вход К3;
    5 - выход К3;
    6 - выход К1;
    7 - выход К2;
    8 - напряжение питания;
    9,11 - свободный;
    10 - общий;
    12 - опорное напряжение;
    13 - неинвертирующий вход К2;
    14 - инвертирующий вход К2;

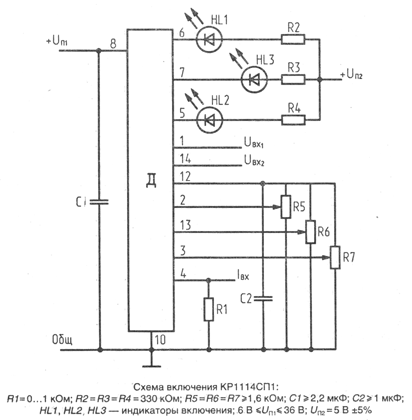

Схема включения

Схема включения

Электрические параметры

1 Опорное напряжение при Uп=8 В, Iвых.комп=0
    К1114СП1А
    К1114СП1Б

3,8...4,2 В
3,7...4,3 В
2 Остаточное напряжение при Uп=8 В, Iвых.комп=10 мА не более 0,8 В
3 Напряжение гистерезиса при Uп=8 В, Iвых.комп=0 Uком=5 В
    К1114СП1А
    К1114СП1Б

не более 5 мВ
не более 10 мВ
4 Напряжение срабатывания
    К1114СП1А
    К1114СП1Б

-5...+5 мВ
-10...+10 мВ
5 Входное напряжение
    выводы 1,2,13,14
    выводы 3,4

-0,1...+4,5 В
-0,1...+2,5 В
6 Ток закрытой микросхемы при Uп=36 В, Iвых.комп=0 Uком=36 В
    К1114СП1А
    К1114СП1Б

не более 100 мкА
не более 150 мкА
7 Входной ток компаратора при Uп=8 В, Iвых.комп=0 Uком=5 В не более 5 мкА
8 Выходной ток ИОН и компараторов 10 мкА
9 Ток потребления при Uп=36 В, Iвых.комп=0, Uком=5 В не более 8 мА
10 Нестабильность по напряжению ИОП при Uп=8 В, Iвых.комп=0
    К1114СП1А
    К1114СП1Б

не более 0,01%/B
не более 0,02%/B
11 Нестабильность по току ИОП при Uп=8 В, Iвых.комп=0 не более 10%/А
12 Время задержки переключения 5 мкс
13 Длительность фронта и спада импульса выходного напряжения 2 мкс
14 Температурный коэффициент ИОП при Uп=8 В, Iвых.комп=0
    К1114СП1А
    К1114СП1Б

не более 0,01%/ ° C
не более 0,02%/ ° C


Предельно допустимые режимы эксплуатации

1 Напряжение питания 8...36 В
2 Rоммутироемое напряжение не более 36 В
3 Выходной ток ИОП не более 10 мА
4 Выходной ток компаратора не более 10 мА
5 Рассеиваемая мощность
    при T=-10...+40 ° C
    при T=+70 ° C

0,8 Вт
0,4 Вт
6 Температура окружающей среды -10...+70 ° C


Рекомендации по применению

Допускается использовать источник опорного наряжения в качестве маломощного стабилизатора фиксированного напряжения с выходным током до 10 мА. ИОП имеет защиту от короткого замыкания с порогом ограничения выходного тока 20...25 мА. Допускается использование компараторов в качестве RC-генераторов, формирователей импульсов калиброванной длительности и узлов временной звдержки импульсов. В случае использования отдельных компараторов рекомендуется подключать неинвертирующий вход неиспользованных компараторов к ИОП, а их инвертирующий вход к общей шине. При всех условиях эксплуатации напряжение на входах компараторов должно находиться в пределах -0,2...+6 В. ИС сохраняет работоспособность при снижении напряжения питания до 5,5 В. ИС допускает кратковременное (до 1 с) увеличение выходных токов до 20 мА. Суммарная емкость радиокомпонентов и монтажа, подклюменных к выходным транзисторам, не должна превышать 0,1 мкФ.



Зарубежные аналоги

SG3551



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 8./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
