Корпус К1114ЕУ3
Функциональная схема К1114ЕУ3
Схема включения К1114ЕУ3
Электрические параметры
Предельно допустимые режимы эксплуатации
Рекомендации по применению
Зарубежные аналоги
Литература


Микросхема представляет собой схему управления импульсными источниками питания на коммутируемые мощности 8...10 Вт. ИС выполняет следующие функции: формирование опорного напряжения, усиление сигнала рассоглосования, формирование пилообразного напряжения, широтно-импульсную модуляцию, формирование двухтактного и однотактного выхода, защиту от сквозных токов, усиление сигнала датчика тока или напряжения, обеспечение "мягкого" запуска. Корпус типа 4112.16-15.01, масса не более 1,4 г.

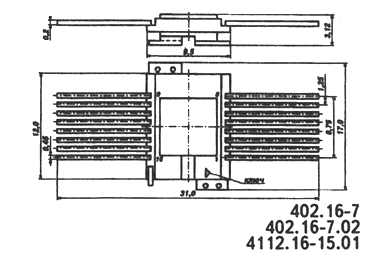

Корпус К1114ЕУ3

4112.16-15.01 package view

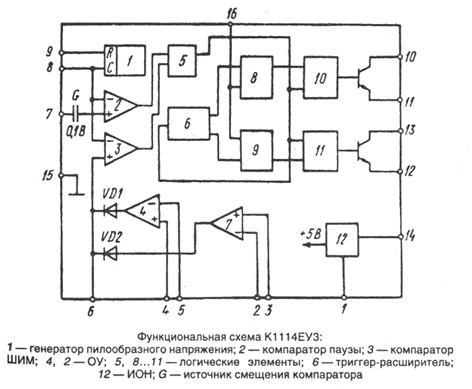

Функциональная схема

Функциональная схема


  1 - опорное напряжение;
  2,5 - инвертирующие
  входы;
  3,4 - неинвертирующие
  входы;
  6 - частотная коррекция;
  7 - регулировка паузы;
  8 - вывод задания
  частоты (C);
  9 - вывод задания
  частоты (R);
  10 - коллектор VT1;
  11 - эмиттер VT1;
  12 - эмиттер VT2;
  13 - коллектор VT2;
  14 - напряжение
  питания;
  15 - общий;
  16 - блокировка
  фазорасщепителя;

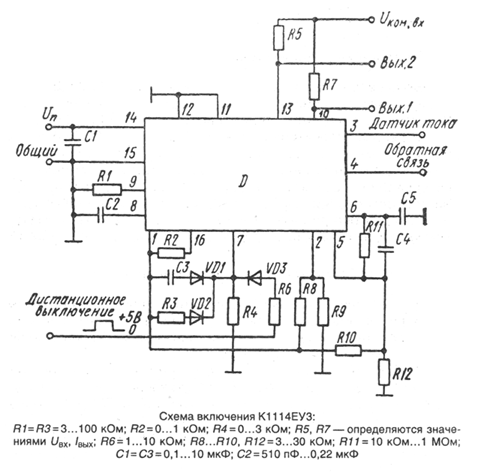

Схема включения

Схема включения

Электрические параметры

1 Напряжение питания 9...36 В
2 Опорное напряжение при Uп=9 В, Uком.вх.=10 В, Iвых=0 4,7...5,3 В
3 Остаточное напряжение при Uп=9 В, Uком.вх.=10 В, Iвых=0, fком=10 кГц не более 1,5 В
4 Ток закрытой микросхемы при Uп=9 В, Uком.вх.=40 В, Iвых=0 не более 50 мкА
5 Ток потребления при Uп=36 В, Uком.вх.=10 В, Iвых=0 не более 15 мА
6 Температурный коэффициент опорного напряжения не более 0,01 %C
7 Нестабильность по напряжению ИОП при Uп=36 В, Uком.вх.=10 В, Iвых=0 не более 0,05 %
8 Длительность фронта (среза) импульса выходного тока не более 200 нс


Предельно допустимые режимы эксплуатации

1 Напряжение питания
    в предельном режиме
9...36 В
7...38 В
2 Входное коммутироемое напряжение
    в предельном режиме
2...40 В
1...42 В
3 Входной ток
    в предельном режиме
не более 200 мА
не более 250 мА
4 Рассеиваемая мощность не более 0,8 Вт
5 Частота коммутации
    в предельном режиме
4...400 кГц
0,1...500 кГц
6 Температура окружающей среды -10...+100 ° C


Рекомендации по применению

Допускается подключение нагрузки в цепь коллектора или эмиттера выходных транзисторов. При включении нагрузки в цепь эмиттера выходных транзисторов остаточное напряжение не превышает 3 В при Iвых=200 мА. Допускается параллельная работа выходных транзисторов на общую нагрузку. Для осуществления синхронной работы выходных транзисторов и увеличения выходного тока до 0,4 А необходимо соеденить вывод 16 с общей шиной. Допускается использовать источник опорного наряжения в качестве маломощного стабилизатора фиксированного напряжения с выходным током до 5 мА. Допускается изменение коэффициентов усиления и частотной коррекции с помощью резисторов и конденсаторов, включаемых между выходом усилителей (вывод 6) и их входами (выводы 4,5 и 2,3). При этом выходной ток усилителей не должен превышать 1 мА, а входной 0,3 мА. Напряжение на выводах 4,5,2,3 и 7 должно находиться в пределах 0...5 В. Суммарная емкость радиокомпонентов и монтажа, подключенных к выходным транзисторам, не должна превышать 510 пФ. Частота генератора пилообразного напряжения определяется по формуле: F=1/(0,6...0,8)R1C1, где R1,C2 - резистор и конденсатор задания частоты. Допускается монтаж ИС в аппаратуру 2 раза, демонтаж 1 раз. Допустимое значение статического потенциала 500 В.



Зарубежные аналоги

TL594L, TL494M, UC3524AJ



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 8./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
