Корпус КР140УД1408
Корпус КР140УД14
Корпус К140УД14
Схемы коррекции балансировки
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература


Микросхемы представляют собой прецизионный операционый усилитель с малыми входными токами и малой потребляемой мощностью. Корпус К140УД14 типа 301.8-2, КР140УД1408 типа 2101.8-1, КР140УД14 типа 201.14-1, КБ140УД14-4 - бескорпусная.



Корпус К140УД14

301.8-2 package view
Корпус КР140УД14

201.14-1.gif package view
Корпус КР140УД1408

2101.8-1.gif package view
Схемы коррекции балансировки

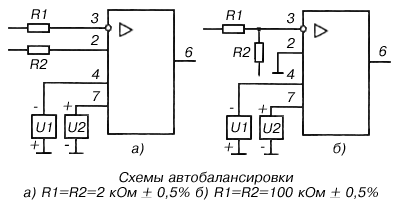

Схемы балансировки

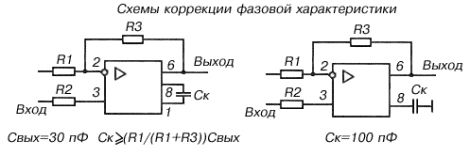

Схемы коррекции
Назначение выводов КР140УД14:
2,12 - коррекция;
4 - вход инвертирующий;
5 - вход неинвертирующий;
7 - напряжение питания -Uп;
10 - выход;
11 - напряжение питания +Uп;
Назначение выводов К140УД14, КР140УД1408:
1,8 - балансировка;
2 - вход инвертирующий;
3 - вход неинвертирующий;
4 - напряжение питания -Uп;
6 - выход;
7 - напряжение питания +Uп;


Электрические параметры

1 Напряжение питания plus minus (5...16,5) В
2 Максимальное выходное напряжение
при Uп= plus minus 15 В
при Uп= plus minus 5 В

не менее plus minus 13 В
не менее plus minus 3 В
3 Напряжение смещения нуля
    КР140УД1408А
    КР140УД1408Б

не более plus minus 2 мВ
не более plus minus 7,5 мВ
4 Входной ток при Uп= plus minus 15 В
    КР140УД1408А
    КР140УД1408Б

не более 2 нА
не более 7 нА
5 Разность входных токов при Uп= plus minus 15 В
    КР140УД1408А
    КР140УД1408Б

не более 0,2 нА
не более 1 нА
6 Ток потребления при Uп= plus minus 15 В
    КР140УД1408А
    КР140УД1408Б

не более 0,6 мА
не более 0,8 мА
7 Коэффициент усиления напряжения при Uп= plus minus 15 В
    КР140УД1408А
    КР140УД1408Б

не менее 50000
не менее 25000
8 Максимальная скорость нарастания выходного напряжения при Uп= plus minus 15 В не менее 0,05 В/мкс
9 Коэффициент ослабления синфазных входных напряжений
    КР140УД1408А
    КР140УД1408Б

не менее 85 дБ
не менее 80 дБ
10 Средний температурный дрейф напряжения смещения при Uп= plus minus 16,5 В
    КР140УД1408А
    КР140УД1408Б

15 мкВ/ ° C
30 мкВ/ ° C


Предельно допустимые режимы эксплуатации

1 Напряжение питания plus minus (4,5...16,5) В
2 Входное синфазное напряжение не более plus minus 7,5 В
3 Емкость нагрузки не более 100 пФ
4 Температура окружающей среды -10...+70 ° C


Зарубежные аналоги

LM308J



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. - М.:ИП РадиоСофт, 1999г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
