Параметры интегральных микросхем К140УД2А, К140УД2Б
Условное графическое обозначение К140УД2
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература
Микросхемы представляют собой операционый усилитель средней точности без частотной коррекции с составными транзисторами на входе. Корпус К140УД2 типа 301.12-1, масса не более 1,5 г.

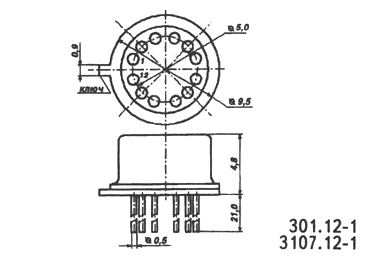

Корпус К140УД2
|
|
Условное графическое обозначение |
|
|
1 - напряжение питания -Uп; 2,8,11,12 - коррекция; 5 - выход; 7 - напряжение питания +Uп; 9 - вход инвертирующий; 10 - вход неинвертирующий; |
| 1 | Напряжение питания К140УД2А К140УД2Б |
12,6 В
0,5%
6,3 В
0,5% |
| 2 | Выходное напряжение при Uп=
12,6 Впри Uп=
6,3 В |
10 В
3 В |
| 3 | Напряжение смещения нуля при Uп=
12,6 В для К140УД2Апри Uп=
6,3 В |
не более 5 мВ не более 7 мВ |
| 4 | Ток потребления К140УД2А К140УД2Б |
не более 8 мА не более 5 мА |
| 5 | Входной ток | не более 7 мкА |
| 6 | Разность входных токов | не более 2 мкА |
| 7 | Коэффициент усиления напряжения К140УД2А К140УД2Б |
30000...240000 2000...50000 |
Предельно допустимые режимы эксплуатации
| 1 | Напряжение питания К140УД2А К140УД2Б |
13,3 В
6,6 В |
| 2 | Сопротивление нагрузки | не менее 1 кОм |
| 3 | Емкость нагрузки | не боее 100 пФ |
| 4 | Температура окружающей среды | -45...+70 ° C |
Зарубежные аналоги
CA3047T
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. - М.:ИП РадиоСофт, 1999г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
