140УД20 - сдвоенный операционный усилитель (140УД7 x 2). Корпус КР140УД20 типа 201.14-1, 140УД20, К140УД20, КМ140УД20 - типа 201.14-10, Н140УД20 - типа Н04.16-2В, КБ140УД20-4 - бескорпусный ОУ.



Корпус КР140УД20

201.14-1.gif package view

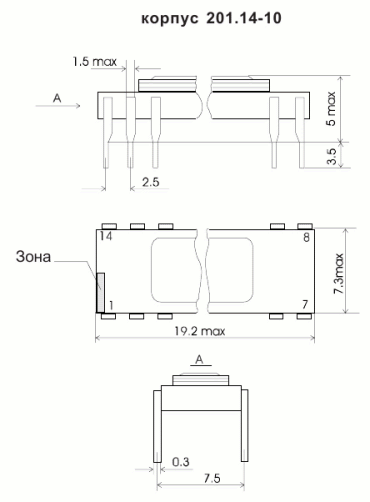

Корпус 140УД20, К140УД20, КМ140УД20

201.14-10.gif package view

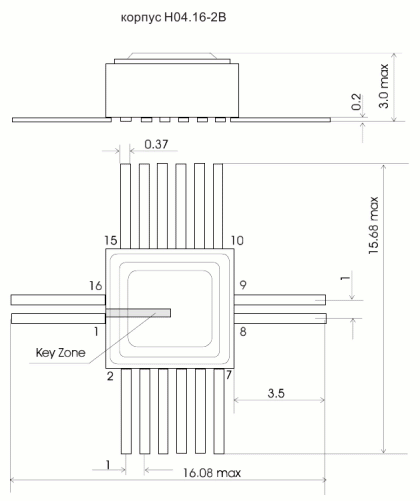

Корпус Н140УД20

Н04.16-2В.gif package view

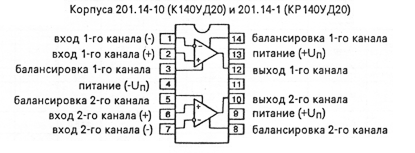

Цоколевка корпусов

цоколевка корпусов

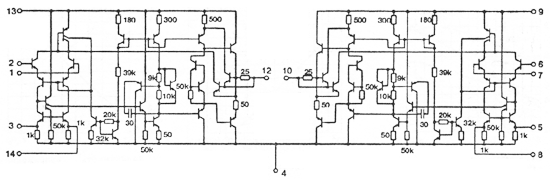

Электрическая схема
электрическая схема

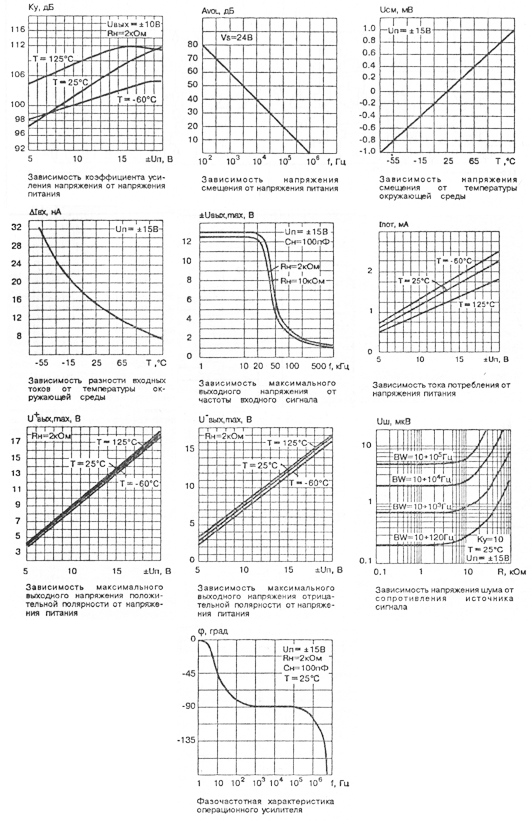

Типовые рабочие характеристики

типовые рабочие характеристики


Схема включения

схема
включения


Электрические параметры при Uп= plus minus 15 В, Rн= 2к, Т=25 ° C

1 Напряжение питания plus minus 15 В plus minus 10%
2 Максимальное выходное напряжение
    при Uп= plus minus 15 В
    при Uп= plus minus 13,5 В

не менее plus minus 11,5 В
не менее plus minus 10,5 В
3 Напряжение смещения нуля
при Uп= plus minus 15 В
    140УД20А, К140УД20А, КР140УД20А, Н140УД20А
    140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4
при Uп= plus minus 16,5 В
    140УД20А, К140УД20А, КР140УД20А, Н140УД20А
    140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4


не более 3 мВ
не более 6 мВ

не более 4,5 мВ
не более 6,5 мВ
4 Входной ток
    140УД20А, К140УД20А, КР140УД20А, Н140УД20А
    140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4

не более 80 нА
не более 200 нА
5 Ток потребления
при Uп= plus minus 15 В
    140УД20А, К140УД20А, КР140УД20А, Н140УД20А
    140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4
при Uп= plus minus 16,5 В
    140УД20А, К140УД20А, КР140УД20А, Н140УД20А
    140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4


не более 2,8 мА
не более 3,3 мА

не более 2,8 мА
не более 3,3 мА
6 Разность входных токов
при при Uп= plus minus 15 В
    140УД20А, К140УД20А, КР140УД20А, Н140УД20А
    140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4
при при Uп= plus minus 16,5 В
    140УД20А, К140УД20А, КР140УД20А, Н140УД20А
    140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4


не более 30 нА
не более 50 нА

не более 30 нА
не более 50 нА
7 Коэффициент усиления напряжения
при Uп= plus minus 15 В
    140УД20А, К140УД20А, КР140УД20А, Н140УД20А
    140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4
при Uп= plus minus 13,5 В
    140УД20А, К140УД20А, КР140УД20А, Н140УД20А
    140УД20Б, К140УД20Б, КР140УД20Б, Н140УД20Б, КМ140УД20, КБ140УД20-4


не менее 50000
не менее 25000

не менее 50000
не менее 25000
8 Коэффициент ослабления синфазных входных напряжений не менее 70 дБ
9 Синфазное входное напряжение не менее plus minus 12 В
10 Коэффициент влияния нестабильности источников питания на напряжение смещения не более 150 мкВ/В
11 Частота единичного усиления не менее 0,5 МГц
12 Скорость нарастания выходного напряжения не менее 0,3 В/мкс


Предельно допустимые режимы эксплуатации

1 Напряжение питания plus minus (8...19,5) В
2 Входное синфазное напряжение не более plus minus 14,5 В
3 Входное дифференциальное напряжение не более plus minus 7 В
4 Температура окружающей среды
    140УД20, Н140УД20
    КМ140УД20
    КР140УД20

-60...+125 ° C
-45...+85 ° C
-10...+70 ° C


Зарубежные аналоги

µ A747 производимый Fairchild



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. - М.:ИП РадиоСофт, 1999г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7

Операционные усилители Справочник. том 1 М.,"Физматлит", 1993 г.,240 с. - ISBN 5-02-015113-0
