К140УД8(А,В), КР140УД8(А,В) - операционные усилители средней точности с внутренней частотной коррекциейКорпус КР140УД8
Схемы балансировки
Электрические параметры
Предельно допустимые режимы эксплуатации
Рекомендации по применению
Зарубежные аналоги
Литература
Микросхемы представляют собой операционые усилители средней точности, имеющие на выходе полевые транзисторы с p-n переходом и p-каналом, с внутренней частотной коррекцией и малыми входными токами. Корпус К140УД8 типа 301.8-2, масса не более 1,5 г., КР140УД8 типа 2101.8-1, масса не более 1 г.
Корпус К140УД8
|
Корпус КР140УД8
|
|

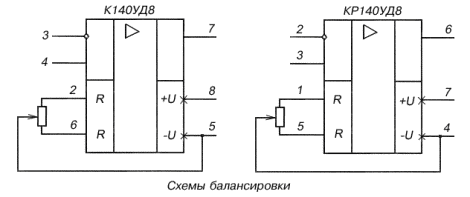

Схемы балансировки |
|
|
Назначение выводов КР140УД8: 1,5 - балансировка; 2 - вход инвертирующий; 3 - вход неинвертирующий; 4 - напряжение питания -Uп; 6 - выход; 7 - напряжение питания +Uп; |
|
Назначение выводов К140УД8: 1 - корпус; 2,6 - балансировка; 3 - вход инвертирующий; 4 - вход неинвертирующий; 5 - напряжение питания -Uп; 7 - выход; 8 - напряжение питания +Uп; |
| 1 | Напряжение питания |
15 В
5% |
| 2 | Максимальное выходное напряжение при Uп=
15 В, Rн = 10 кОм
|
12 В |
| 3 | Напряжение смещения нуля при Uп=
15 В, Rн более 50 кОм |
30 мВ |
| 4 | Входной ток при Uп=
15 В, Rн более 50 кОм
|
не более 2 нА |
| 5 | Разность входных токов при Uп=
15 В, Rн более 50 кОм
|
не более 0,15 нА |
| 6 | Ток потребления при Uп=
15 В |
не более 5 мА |
| 7 | Коэффициент усиления напряжения К140УД8А, КР140УД8А К140УД8(Б,В), КР140УД8(Б,В) |
не менее 50000 не менее 20000 |
| 8 | Максимальная скорость нарастания выходного напряжения при Uп=
15 В, Uвх= 5 В, Rн не менее 10 кОм, Cн
не более 100 пФ К140УД8(А,В), КР140УД8(А,В) К140УД8Б, КР140УД8Б |
не менее 2 В/мкс не менее 5 В/мкс |
| 9 | Коэффициент ослабления синфазных входных напряжений при Uп=
15 В, Uвх= 5 В |
не менее 64 дБ |
| 10 | Температурный дрейф напряжения смещения при Uп=
15 В, Rн не менее 50 кОм К140УД8А, КР140УД8А К140УД8Б, КР140УД8Б К140УД8В, КР140УД8В |
не более 50 мкВ/ ° C не более 100 мкВ/ ° C не более 150 мкВ/ ° C |
| 11 | Частота единичного усиления при Uп=
15 В, Rн не менее 50 кОм |
3 МГц |
Предельно допустимые режимы эксплуатации
| 1 | Напряжение питания |
(13,5...16,5) В |
| 2 | Входное синфазное напряжение | не более
5 В |
| 3 | Входное напряжение | не более 10 В |
| 4 | Сопротивление нагрузки | не менее 2 кОм |
| 5 | Емкость нагрузки | не более 100 пФ |
| 6 | Температура окружающей среды | -45...+70 ° C |
Рекомендации по применению
Питание КФ140УД8 можно осуществлять ассиметричными напряжениями или от
одного источника напряжения при условии: 12 В
|+Uп1|+|-Uп2|
36 В. При этом не допускается заземление вывода 1. Нормы на электрические
параметры при этом не регламентируются.
Зарубежные аналоги
µ A740HC, µ A740PC
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. - М.:ИП РадиоСофт, 1999г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
