Корпус ИМС К153УД201
Условное графическое обозначение ИМС К153УД2,К153УД201
Схема балансировки К153УД2,К153УД201.
Способы компенсации К153УД2, К153УД201
Электрические параметры
Предельно допустимые режимы эксплуатации
Общие рекомендации по применению
Зарубежные аналоги
Литература


Микросхемы представляют собой операционные усилители средней точности, с выходным напряжением scheme 10 В и расширенным диапазоном напряжения питания. Предусмотрены выводы для балансировки схемы и защита выхода от коротких замыканий. Содержат 96 интегральных элементов. Корпус К153УД2 типа 3101.8-2, К153УД201 - типа 3101.8-1, масса не более 1,5 г.

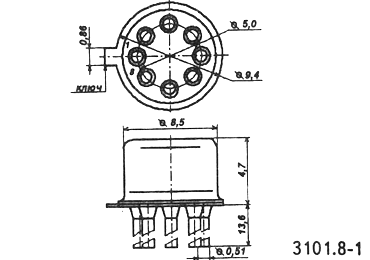

Корпус ИМС К153УД201

3101.8-1 package view



















Условное графическое обозначение ИМС К153УД2, К153УД201

Conditional graphic designation K153UD2

1 - балансировка, коррекция I;
2 - инвертирующий вход;
3 - неинвертирующий вход;
4 - напряжение питания (-Uп);
5 - балансировка;
6 - выход;
7 - напряжение питание (+Uп);
8 - коррекция;

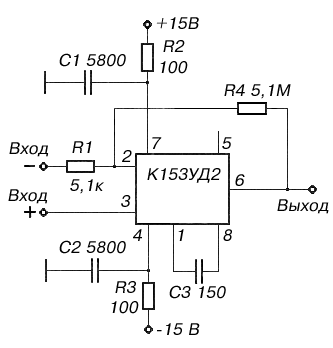

Схема балансировки К153УД2, К153УД201.
Конденсаторы С1 и С2 - безиндукционные


The scheme of the balancing on K153UD2

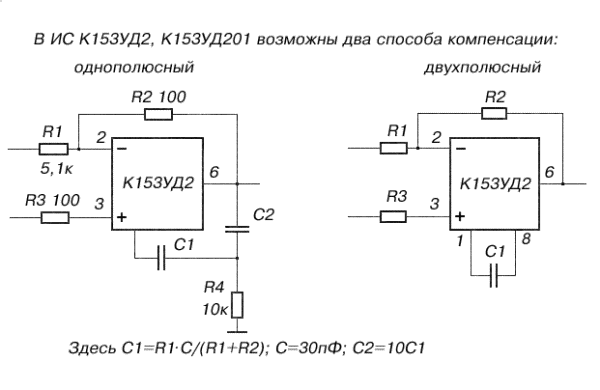

Способы компенсации К153УД2, К153УД201

Ways of indemnification on K153UD2

Электрические параметры

1 Номинальное напряжение питания plus minus 15 Вplus minus 10 %
2 Максимальное выходное напряжение
при Uп= plus minus 15 В, Uвх=0,1 В, Rн=2 plus minus 0,04 кОм
more or equally |plus minus 10| В
3 Напряжение смещения нуля при Uп= plus minus 15 В, Rн more or equally 10 кОм less or equally7,5 мВ
4 Средний входной ток при Uп= plus minus 15 В, Rн more or equally 10 кОм less or equally 1500 нА
5 Разность входных токов при Uп=15 В, Rн more or equally 10 кОм less or equally 500 нА
6 Ток потребления less or equally 3 мА
7 Коэффициент усиления напряжения при Uп= plus minus 15 В, Rн=2 plus minus 0,04 кОм, less or equally 20000
8 Скорость нарастания выходного напряжения 0,5 В/мкс
9 Время установления выходного напряжения 2 мкс
10 Частота единичного усиления 1 МГц
11 Входное сопротивление 300 кОм
12 Выходное сопротивление 300 Ом
13 Выходная емкость 100 пФ


Предельно допустимые режимы эксплуатации

1 Напряжение питания
      в предельном режиме
plus minus (13,5...16,5) В
plus minus (5...17) В
2 Входное напряжение
      в предельном режиме
less or equally plus minus 4,5 В
plus minus 5 В
3 Синфазные входные напряжения при Uп= plus minus 16,5 В less or equally plus minus 12 В
4 Сопротивление нагрузки more or equally 2 кОм
5 Рассеиваемая мощность
      в предельном режиме
less or equally 450 мВт,
less or equally 500 мВт
6 Статический потенциал 100 В
7 Температура окружающей среды -45...+85 ° C


Общие рекомендации по применению

Максимальная температура пайки микросхем (270 plus minus 10) ° C, расстояние от корпуса до места пайки не менее 1,5 мм, продолжительность пайки не более 3 с.



Зарубежные аналоги

LM301



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1999г. - 640с.:ил.
