Корпус ИМС К155ИД8(А,Б)
Условное графическое обозначение
Электрические параметры
Литература


Микросхем представляет собой дешифратор для управления неполной матрицей 7x5 точек на дискретных светодиодах. Содержит 180 итнегральных элементов. Корпус К155ИД8 типа 239.24-2, КМ155ИД8 типа 209.24-1.



Корпус ИМС К155ИД8(А,Б)

239.24-2 package view

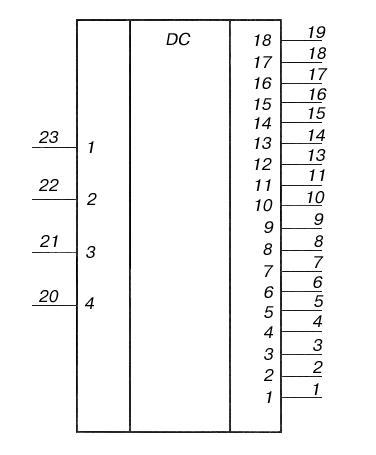

Условное графическое обозначение ИМС

Условное графическое обозначение К155ИД8

1 - выход 1;
2 - выход 2;
3 - выход 3;
4 - выход 4;
5 - выход 5;
6 - выход 6;
7 - выход 7;
8 - выход 8;
9 - выход 9;
10 - выход 10;
11 - выход 11;
12 - общий;
13 - выход 12;
14 - выход 13;
15 - выход 14;
16 - выход 15;
17 - выход 16;
18 - выход 17;
19 - выход 18;
20 - вход 4;
21 - вход 3;
22 - вход 2;
23 - вход 1;
24 - напряжение питания;







Электрические параметры

1 Номинальное напряжение питания 5 В plus minus 5 %
2 Выходное напряжение низкого уровня, стыкующееся с одним светодиодом 2...4 В
3 Выходное напряжение низкого уровня, стыкующееся с двумя светодиодами 1...2,3 В
4 Помехоустойчивость не более 0,4 В
5 Входной ток низкого уровня не более -1,6 мА
6 Входной ток высокого уровня не более 0,04 мА
7 Напряжение на антизвонном диоде не менее 1,5 В
8 Входной пробивной ток не более 1 мА
9 Ток утечки на выходе не более 0,2 мА
10 Минимальный ток на выходе
    К155ИД8А, КМ155ИД8А
    К155ИД8Б, КМ155ИД8Б

не менее 10 мА
не менее 15 мА


Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
