Корпус ИМС К155ЛП11
Условное графическое обозначение
Электрические параметры
Зарубежные аналоги
Литература


Микросхема представляет собой шесть повторителей с раздельными элементами управления по входам (по двум и четырем повторителям) и тремя состояниями на выходе. Корпус К155ЛП11 типа 238.16-2, масса не более 1 г.

Корпус ИМС К155ЛП11

238.16-2 package view

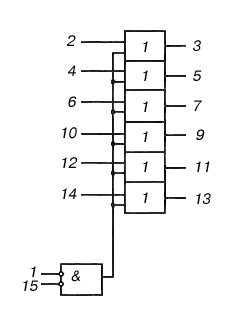

Условное графическое обозначение

Условное графическое обозначение 1,2,4,6,10,12,14,15 - входы;
3,5,7,9,11,13 - выходы;
8 - общий;
16 - напряжение питания;





















Электрические параметры

1 Номинальное напряжение питания 5 В plus minus 5 %
2 Выходное напряжение низкого уровня не более 0,4 В
3 Выходное напряжение высокого уровня не менее 2,4 В
4 Входной ток низкого уровня не более -1,6 мА
5 Входной ток высокого уровня не более 0,04 мА
6 Входной пробивной ток не более 1 мА
7 Ток потребления не более 85 мА
8 Потребляемая статическая мощность не более 446 мВт
9 Время задержки распространения не более 27 нс


Зарубежные аналоги

SN74367N



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
