Корпус ИМС К155РУ2
Корпус ИМС КМ155РУ2
Условное графическое обозначение
Электрические параметры
Зарубежные аналоги
Литература


Микросхема представляет собой ОЗУ на 64 бит (16x4) с произвольной выборкой. Корпус К155РУ2 типа 238.16-2, масса не более 2,5 г и у КМ155РУ2 типа 201.16-5, масса не более 2,5 г.

Корпус ИМС К155РУ2

238.16-2 package view



















Корпус ИМС КМ155РУ2

201.16-5 package view

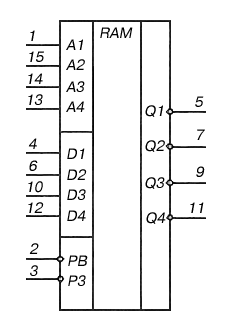

Условное графическое обозначение

Условное графическое обозначение 1 - вход адреса А1;
2 - вход разрешения выборки PB;
3 - вход разрешения записи;
4 - вход данных D1;
5 - выход Q1;
6 - вход данных D2;
7 - выход Q2;
8 - общий;
9 - выход Q3;
10 - вход данных D3;
11 - выход Q4;
12 - вход данных D4;
13 - вход адреса А4;
14 - вход адреса А3;
15 - вход адреса А2;
16 - напряжение питания;











Электрические параметры

1 Номинальное напряжение питания 5 В plus minus 5 %
2 Выходное напряжение в режимах хранения и считывания не более 0,4 В
3 Напряжение на антизвонном диоде не менее -1,5 В
4 Входной ток низкого уровня не более -1,6 мА
5 Выходной ток высокого не более 0,04 мА
6 Выходной ток высокого уровня в режимах выборки и хранения не более 20 мкА
7 Ток потребления не более 105 мА
8 Потребляемая статическая мощность на один бит не более 8,6 мВт
9 Время восстановления после записи не более 70 нс


Зарубежные аналоги

SN7489N, SN7489J



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1998г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
