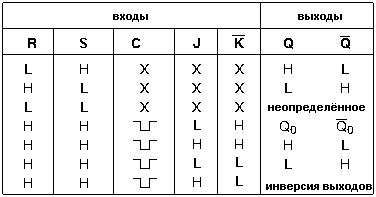

Микросхема представляет собой два тактируемых J-K триггера с установкой в 0 и 1. Считывание информации с входов J и K происходит во время положительного перепада на входе С, а на выходы она передается во время отрицательного перепада. Логические уровни на J и K не должны изменяться, пока на С высокий уровень. Если соеденить выводы J и K триггер будет работать как обычный счетный (делить частоту на 2).
















Корпус К155ТВ15 типа 238.16-1, масса не более 2 г.

Корпус ИМС К155ТВ1

Условное графическое обозначение

1,15 - вход установки "0";
2 - вход J1;
3 - вход K1;
4,12 - вход синхронизации;
5,11 - вход установки "1";
6,7,9,10 - выходы;
8 - общий;
13 - вход K2;
14 - вход J2;
16 - напряжение питания;

Электрические параметры

1	Номинальное напряжение питания	5 В 5 %
2	Выходное напряжение низкого уровня	не более 0,4 В
3	Выходное напряжение высокого уровня	не менее 2,4 В
4	Входной ток низкого уровня     по входам J,K     по входам С,S     по входу R	не более -1,6 мА не более -3,2 мА не более -4,8 мА
5	Входной ток высокого уровня     по входам J,K     по входам С,S     по входу R	не более 0,04 мА не более 0,08 мА не более 0,16 мА
6	Ток потребления	не более 30 мА
7	Потребляемая статическая мощность	не более 157,5 мВт
