К157УД1 - универсальный операционный усилитель средней мощности

Микросхема К157УД1 представляет собой универсальный операционный усилитель средней мощности с максимальным выходным током 300 мА, разработанный для использования в аппаратуре магнитной записи и воспроизведения звука. Применение ряда конструктивно-технологических и схемотехнических приемов позволило отодвинуть верхнюю частоту эффективной работы этого ОУ до 100 кГц, а отсутствие внутренней коррекции - расширить область применения.

Операционный усилитель К157УД1 можно использовать в самых разнообразных схемах и узлах радиоэлектронной аппаратуры: предварительных усилителях мощности, усилителях 34 для стереотелефонов, генераторах с рабочей частотой до 100 кГц, всевозможных исполнительных устройствах. Микросхема имеет ограничители пиковых значений выходного тока, предотвращающие выход усилителя из строя при переходных процессах или кратковременных коротких замыканиях на выходе микросхемы.

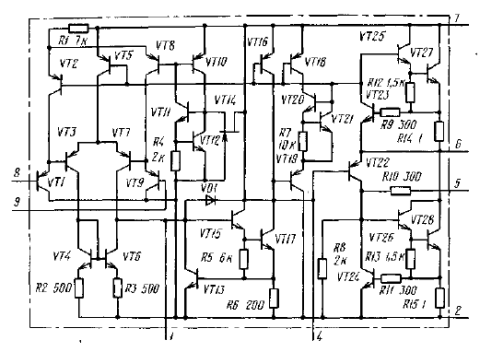

Принципиальная схема микросхемы К157УД1 приведена на рисунке дифференциальном усилителе для уменьшения входных токов использовано составное включение транзисторов (транзисторы VT1, VT3 и VT9, VT7).


Принципиальная схема микросхемы К157УД1


Высокое усиление каскада обеспечивается активной нагрузкой на транзисторах VT4, VT6, включенных по схеме отражателя тока. Применение во входном каскаде р-n-р транзисторов исключает необходимость принятия специальных мер по защите входа от высоких уровней входных дифференциальных напряжений в оежиме перегрузки (на уровне питающих напряжений).

Коллекторные токи транзисторов VT3 и VT7 равны 150 мкА и заданы генератором тска на транзисторе VT5. Ток смещения транзисторов VT1, VT9 равен примзрно 11 мкА.

Промежуточный каскад - усилитель напряжения - выполнен на транзисторах VT15 и VT17, включенных соответственно по схеме с ОК. и ОЭ и динамической нагрузкой, образованной генератором тока на транзисторе VT16. Режим работы эмиттерного повторителя (транзистор VT15) выбран таким, чтобы нагрузка обоих плеч дифференциального усилителя была одинаковой.

Усилитель мощности - двухтактный, Сигналы положительной полярности усиливаются по току транзисторами VT19, VT2S и VT27, включенными по схеме составного эмиттерного повторителя, отрицательной полярности - транзисторами VT22, VT26, VT28, включенными эквивалентно мощному р-n-р транзистору.

Высокая линейность при усилении малых уровней выходного сигнала достигнута подачей начального смещения, выделяющегося на переходах база-эмиттер транзисторов VT19, VT20, VT21 и резисторе R7, между базами транзисторов усилителя мощности. Величина начального тока через выходные транзисторы VT27 и VT28 при выбранных площадях эмиттеров транзисторов микросхемы определяется резисторами R12 и R13.

В ОУ предусмотрено ограничение максимального импульса тока на уровне 0,4... 1 А для предотвращения выхода микросхемы из строя при переходных процессах или при кратковременном замыкании на выходе. Это достигнуто шунтированием базовой цепи транзистора VT25 участком коллектор-эмиттер транзистора VT23, который открывается при увеличении падения напряжения на резисторе R14 выше допустимого. Аналогично происходит и ограничение импульса тока отрицательной полярности.

При повышении падения напряжения на резисторе R15 до значения, достаточного для открывания транзистора VT24, происходит шунтирование базовой цепи транзистора VT26. Величина тока, протекающего через транзистор VT24, определяется транзистором VT22, коэффициент усиления которого резко уменьшается при больших коллекторных токах, что также способствует ограничению импульса тока на выходе ОУ. Назначение резисторов R9 и R11 - предотвратить самовозбуждение ОУ в режиме ограничения на частотах УКВ-диапазона.

Транзистор VT13 также играет роль защитного; при чрезмерном увеличении падения напряжения на резисторе R6 он открывается и шунтирует вход транзистора VT15, предотвращая тем самым перегрузку транзисторов VT15 и VT17. Диод VD1 устраняет насыщение транзистора VT17, улучшая работу каскада на высоких частотах при максимальном выходном напряжении.

Генераторы тока на транзисторах VT2, VT5, VT8, VT16, VT18 получают смещение от транзистора VT10 в диодном включении, который возбуждается стабилизированным током, формируемым транзисторами VT11, VT12, VT14 и резистором R4.

Для повышения устойчивости при работе с различными нагрузками рекомендуется, кроме основной коррекции, подключаемой между выводами 1 - 3 или 1 - 5. и соединения выводов 2 и 6 через конденсаторы вблизи микросхемы с общим проводом устройства, подключать дополнительную RC-пепь между выводами 3 и 5 микросхемы.

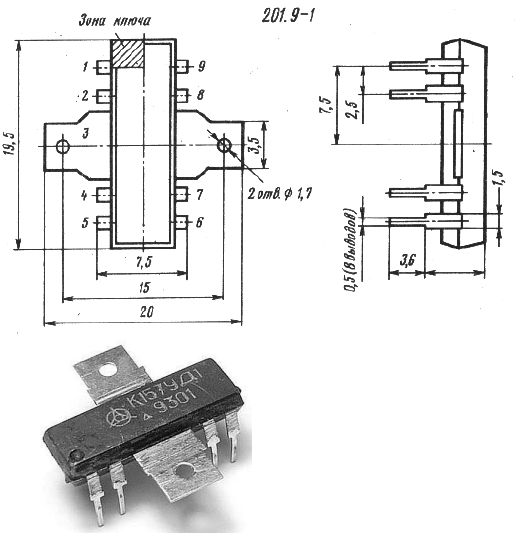

Внешний вид и корпус К157УД1

Электрические параметры К157УД1

Основные электрические параметры микросхемы К157УД1

Предельно допустимые режимы эксплуатации

* Без внешнего теплоотвода

** С внешним теплоотводом

Графики и зависимости К157УД1

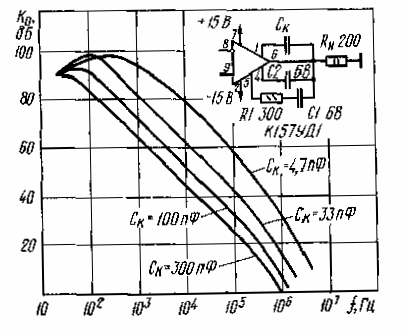

Зависимость коэффициента усиления от частоты усиливаемого сигнала для К157УД1

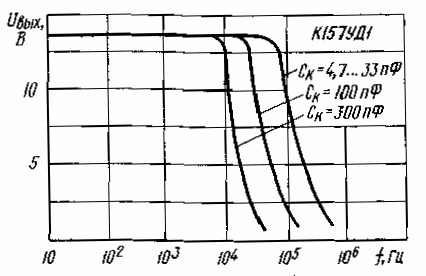

Зависимость максимальной амплитуды выходного напряжения от частоты усиливаемого сигнала для К157УД1

Примеры включения К157УД1

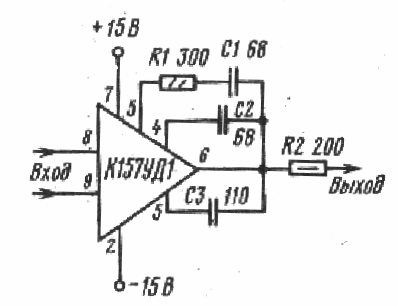

Типовая схема включения К157УД1

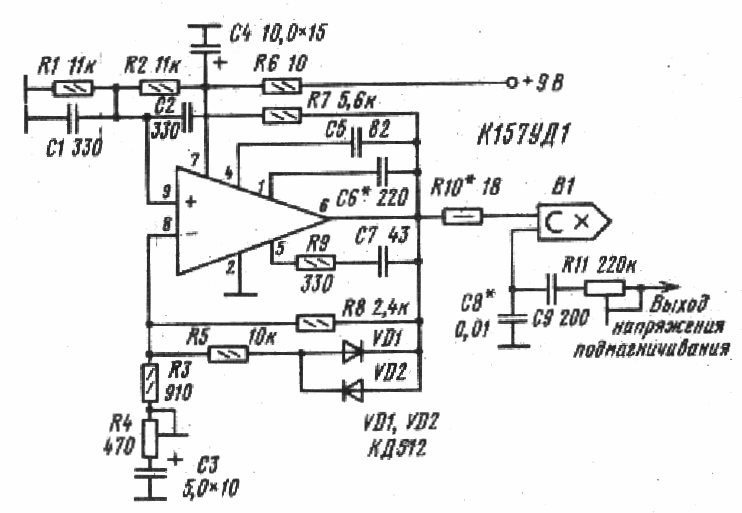

Принципиальная схема генератора стирания и подмагничивания магнитофона

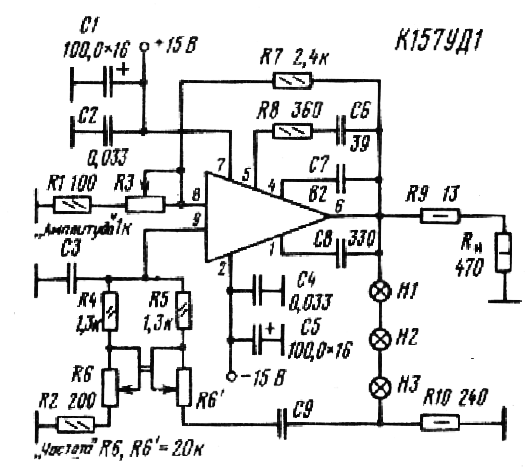

Принципиальная схема генератора низкой частоты с мощьным выходом

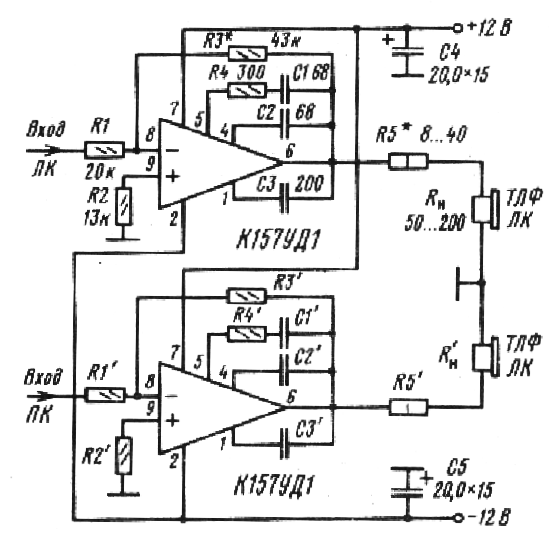

Принципиальная схема усилителя для стереонаушников
