К157ХА2 - усилитель промежуточной частоты с АРУ

Микросхема К157ХА2 представляет собой усилитель промежуточной частоты с АРУ. Номинальное напряжение питания микросхем К157ХА2А, К157ХА2Б +5В ± 10%.

Для обеспечения устойчивой работы и улучшения характеристик узла УПЧ на микросхеме в ее сотав рекомендуется включить одиночный колебательный контур или полосовой фильтр. Одинчный конткр включается между выводами 14, 3 и 5 микросхемы (см. типовое включение). Волновое сопротивление части контура подключаемого к выводам 3, 14, приведенное к этим выводам, выбирается из условий получения требуемой полосы пропускания с учетом шунтирования контура сопротивлением микросхемы (между выводами 3, 14)

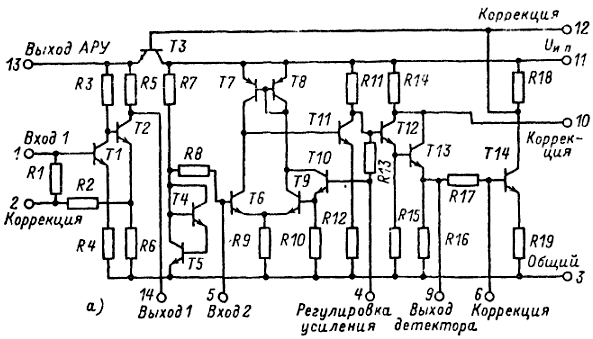

Схема и назначение выводов К157ХА2

Предельно допустимые режимы эксплуатации

Напряжение источника питания 3,6 ... 6 В

Напряжение между выводами 10, 11 ... 1,75 В

Ток в цепи выводы 13 при подключенной внешней нагрузки не более 1,5 мА

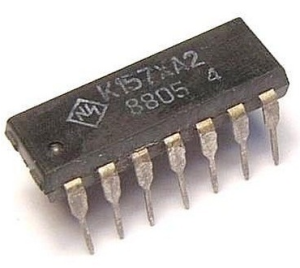

Внешний вид К157ХА2

Электрические параметры К157ХА2

Типовая схема включения К157ХА2





валерий пишет...

В статье об УПЧ на К157ХА2, а схема включения-гетеродин - смеситель на ХА1

09/10/2015 01:12:06
