Корпус ИМС К174УН4
Принципиальная схема ИМС К174УН4
Типовая схема включения ИМС К174УН4
Электрические параметры
Предельно допустимые режимы эксплуатации
Общие рекомендации по применению
Литература


═ ═ ═ ═ Микросхемы служат в качестве усилителя мощности низкой частоты с выходной мощность до 1 Вт на нагрузку 4 Ом. Предназначена для применения в переносных телевизорах и радиоприемниках. Аналог микросхемы TAA300 (функциональный аналог). Содержат 32 интегральных элемента. Конструктивно оформлены в корпусе типа 201.9-1. Масса не более 1,5 гр.

Корпус ИМС К174УН4

 201.9-1 type package view 1 - коррекция Icc выходных транзисторов
2 - обратная связь
3 - теплоотвод
4 - вход
5 - фильтр
6 - вольтодобавка
7 - питание +Uи.п.
8 - выход
9 - общий - Uи.п.

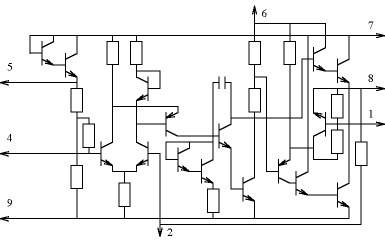

Принципиальная схема ИМС К174УН4

 K174UN4 principial scheme

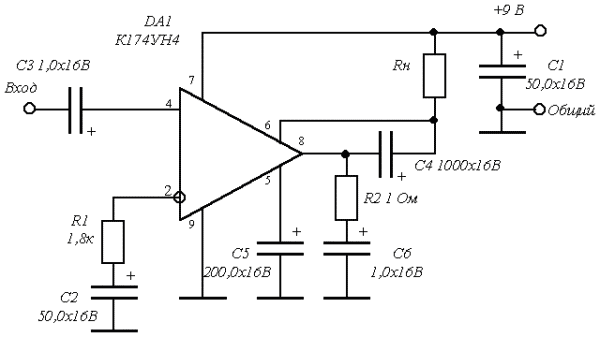

Типовая схема включения ИМС К174УН4

 K174UN4 application scheme

Электрические параметры

═ 1 ═ ═ Номинальное напряжение питания 9 В ╠ 10%
═ 2 ═ Ток потребления при Uп = 9 В, Uвх = 0 В 10 мА
═ 3 ═ Коэффициент усиления при Uп = 9 В, fвх = 1 кГц, Uвх = 0,1 В 4...40
═ 4
═ Нестабильность коэффициента усиления напряжения при
Uп = 9 В, fвх = 1 кГц, Т=+25...+55╟С
20 %
═ 5

═ Коэффициент гармоник при Uп = 9 В, fвх = 1 кГц:
К174УН4А при Рвых = 1,0 Вт, Uвых = 2,0 В
К174УН4Б при Рвых = 0,7 Вт, Uвых = 1,7 В

2 %
2 %
═ 6 ═ Входное сопротивление при Uп = 9 В, fвх = 1 кГц 10 кОм
═ 7

═ Выходная мощность при Uп = 9 В, Rн = 4 Ома, Кг 2 % :
К174УН4А
К174УН4Б

1,0 Вт
0,7 Вт
═ 8 ═ Диапазон рабочих частот при Uп = 9 В 30...20 000 Гц ═
═ 9 ═

═ Коэффициент полезного действия при Uп = 9 В, Rн = 4 Ома:
К174УН4А при Pвых = 1,0 Вт
К174УН4Б при Pвых = 0,7 Вт

50 %
35 %


Предельно допустимые режимы эксплуатации

═ 1
═ Напряжение питания:
═ в предельном режиме:
8,1...9,9 В
5,4...10 В
═ 2



═ Выходное напряжение:
К174УН4А
═ в предельном режиме
К174УН4Б
═ в предельном режиме

2,0 В
2,25 В
1,7 В
1,87 В
═ 4



═ Амплитуда тока в нагрузке:
К174УН4А
═ в предельном режиме
К174УН4Б
═ в предельном режиме

840 мА
900 мА
710 мА
750 мА
═ 5

═ Тепловое сопротивление:
═ кристалл-корпус
═ кристалл-среда

60╟С/Вт
135╟С/Вт
═ 6 ═ ═ Температура кристалла +125 ╟С
═ 7 ═ ═ Температура окружающей среды ═ ═ ═ ═ ═ ═ ═ ═ -25...+55╟С ═


Общие рекомендации по применению

═ ═ ═ ═ При проведении монтажных операций допускается не более двух перепаек выводов микросхем. Температура пайки 235 ╠ 5╟С, расстояние от корпуса до места пайки на более 1,5 мм, продолжительность пайки не более 6 с. При эксплуатации микросхемы должна быть предусмотрена защита от случайного увеличения напряжения питания. Эксплуатация микросхем допускается только с применением теплоотвода.

═ ═ ═ ═ Для устранения высокочастотной генерации необходимо уменьшать индуктивность проводов, соединяющие вывод 7 с источником питания, использовать только короткие провода, экранировать провод, соединяющий вход микросхемы с генератором сигналов.

═ ═ ═ ═ Регулировка коэффициента усиления напряжения на низких частотах может быть проведена изменением емкостей конденсаторов С2 и С4. Ослабление усиления на верхней граничной частоте 20кГц - не более 3 дб. Допускается регулировка коэффициента усиления напряжения с помощью изменения сопротивления резистора обратной связи R2 (в пределах 240 Ом┘2,7 кОм) и емкости конденсатора С2. Допустимое значение статического потенциала 200 В.



Литература

Микросхемы для бытовой радиоаппаратуры: Справочник /И. В. Новачек, В. М. Петухов, И. П. Блудов, А. В. Юровский. - Москва: КУБК-а, 1995г. - 384с.:ил.

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:КУБК-а, 1996г. - 640с.:ил.

Аналоговые интегральные микросхемы: Справочник /А .Л. Булычев, В. И. Галкин, В. А. Прохоренко. - 2-е издание, переработанное и дополненное - Минск: Беларусь, 1993г. - 382с.

Аналоговые интегральные микросхемы для бытовой радиоаппаратуры: Справочник /Д. И. Атаев, В. А. Болотников. - Москва: Издательство МЭИ, 1991г. 240 с., ил.





сергей пишет...

не понял а где выход усилителя??

06/11/2013 15:40:03

Капитан Очевидность пишет...

А выход усилителя это, очевидно, .

30/04/2014 12:33:01

Камертон пишет...

естественно Rn- выход.

24/12/2014 20:49:49

Юрий Радиолюбитель пишет...

Допускается регулировка коэффициента усиления напряжения с помощью изменения

сопротивления резистора обратной связи R2....
Не R2, а R1 согласно типовой схеме включения ИМС К174УН4.

20/08/2015 10:12:16

kreditciti пишет...

Срочно понадобились деньги? Обращайтесь и получите нужную сумму уже сегодня!

Предлагаем онлайн займы на карту мгновенно круглосуточно. Займ по паспорту. Онлайн займ с плохой КИ без отказа. Деньги в долг срочно онлайн на Киви. Займ на карту мгновенно не выходя из дома.

Вы можете получить онлайн займ на карту, кошелек или наличными.

Получите деньги онлайн на сайте http://kreditciti.ru

07/06/2017 10:42:50

Виктор пишет...

А куда можно приладить ногу № 1 ?
Почему выход берется с 6 ноги, а не с 8 ?

29/06/2017 20:33:00
