Корпус ИМС К174УН7
Принципиальная схема ИМС К174УН7
Типовая схема включения ИМС К174УН7
Электрические параметры
Предельно допустимые режимы эксплуатации
Общие рекомендации по применению
Литература


═ ═ ═ ═ Микросхема представляет собой усилитель мощности звуковой частоты с номинальной выходной мощность 4,5 Вт на нагрузку 4 Ом. Аналог микросхемы TBA810AS и LA4420 (функциональный аналог). Микросхема предназначена для применения в телевизионной аппаратуре. Содержит 41 интегральный элемент. Конструктивно оформлена в корпусе типа 201.12.-1, 238.12-2. Масса не более 2,0 и 2,5гр соответственно (ТУ 1986г.).

Корпус ИМС К174УН7

 201.12.-1 type package view 1 - питание +Uи.п.;
4 - цепь обратной связи для регулировки Ку.u;
5 - коррекция;
6 - обратная связь;
7 - фильтр;
8 - вход;
9 - общий - Uи.п..
10 - эмиттер выходного транзистора;
12 - выход;
 238.12-2 type package view
201.12.-1   238.12-2

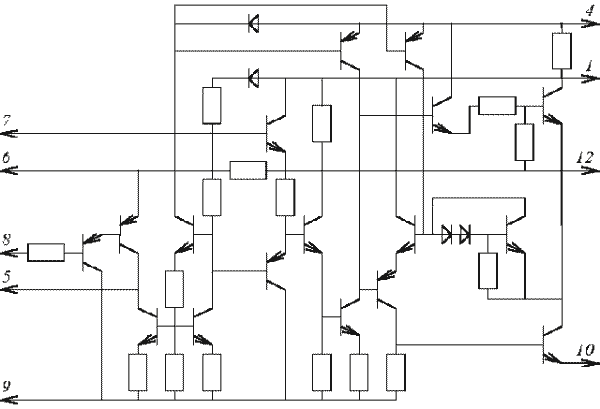

Принципиальная схема ИМС К174УН7

 K174UN7 principial scheme

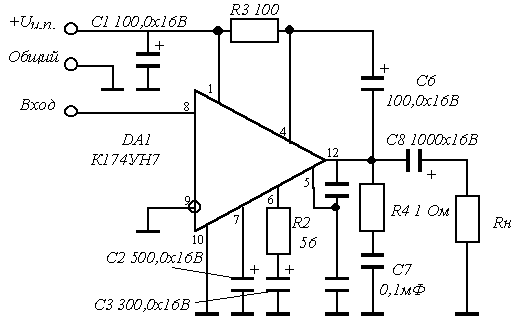

Типовая схема включения ИМС К174УН4

 K174UN7 application scheme

Электрические параметры

═ 1 ═ ═ Номинальное напряжение питания 15 В ╠ 10%
═ 2 ═
═ Выходное напряжение при
Uп = 15 В, fвх = 1 кГц

2,6┘5,5 В
═ 3 ═
═ Максимальное входное напряжение при Uп = 15 В,
═ Uвых = 3,16 В, fвх = 1 кГц, Рвых = 2,5 Вт

30┘70 мВ
═ 4 ═ ═ Ток потребления при Uп = 15 В 5┘20 мА
═ 5 ═ ═ Выходная мощность при Rн = 4 Ома 4,5 Вт
═ 6 ═


═ Коэффициент гармоник при Uп = 15 В, fвх = 1 кГц:
Uвых = 4,25 В, Рвых = 4,5 Вт
Uвых = 0,45 В, Рвых = 0,05 Вт
Uвых = 3,16 В, Рвых = 2,5 Вт

═> 10 %
═> 2 %
═> 2 %
═ 7 ═ ═ Коэффициент усиления по напряжению при Т= -10┘+55°С 45
═ 8 ═ ═ Входное сопротивление при Uп = 9 В, fвх = 1 кГц 30 кОм
═ 9 ═ ═ Диапазон рабочих частот 40┘20 000 Гц ═
10 ═ ═ Коэффициент полезного действия при Pвых = 4,5 Вт 50 %


Предельно допустимые режимы эксплуатации

═ 1 ═ ═ Напряжение питания 13,5┘16,5 В
═ 2 ═ ═ Амплитуда входного напряжения ═> 2,0В
═ 3 ═

═ Постоянное напряжение:
═ на выводе 7
═ на выводе 8

═> 15 В
0,3┘2,0 В
═ 4 ═ ═ Сопротивление нагрузки 4 Ом
═ 5 ═

═ Тепловое сопротивление:
═ кристалл-корпус
═ кристалл-среда

20°С/Вт
100°С/Вт
═ 6 ═ ═ Температура окружающей среды ═ ═ ═ -10┘+55°С
═ 7 ═ ═ Температура кристалла + 85 °С


Общие рекомендации по применению

Не допускается эксплуатация микросхемы без дополнительного теплоотвода при мощности в нагрузке более 0,27 Вт. При температуре корпуса выше 60°С максимальная рассеиваемая мощность рассчитывается по формуле
Р=(150-Ткорп)/20, Вт (с теплоотводом),
где Ткорп - температура на поверхности теплоотвода у основания пластмассового корпуса микросхемы.

Допускается кратковременное (в течении 3 мин) увеличение напряжения питания до 18 В. Подача постоянного напряжения от внешнего источника на выводы 5, 6 и 12 микросхемы недопустима. Выходное сопротивление источника питания должно быть не более 0,05 Ом.



Литература

Микросхемы для бытовой радиоаппаратуры: Справочник /И. В. Новачек, В. М. Петухов, И. П. Блудов, А. В. Юровский. - Москва: КУБК-а, 1995г. - 384с.:ил.

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:КУБК-а, 1996г. - 640с.:ил.

Аналоговые интегральные микросхемы: Справочник /А .Л. Булычев, В. И. Галкин, В. А. Прохоренко. - 2-е издание, переработанное и дополненное - Минск: Беларусь, 1993г. - 382с.
