Параметры интегральных микросхем К174УН9
Типовая схема включения ИМС К174УН9
Электрические параметры
Предельно допустимые режимы эксплуатации
Общие рекомендации по применению
Литература
═ ═ ═ ═ Микросхема представляет собой усилитель мощности звуковой частоты с номинальной выходной мощность 5,0 Вт на нагрузку 4 Ом. В состав микросхемы входят предварительный усилитель; выходной каскад; защиту выхода от коротких замыканий и перегрузки по току; стабилизатор тока. Аналог микросхемы TСA940 (функциональный аналог). Содержит 140 интегральных элементов. Конструктивно оформлена в корпусе типа 2104.12-1. Масса не более 2,5 гр.
Корпус ИМС К174УН4
1 - питание +Uи.п.;4 - вольтодобавка; 5 - коррекция; 6 - обратная связь; 7 - фильтр; 8 - вход; 9 - общий -Uи.п.; 10 - вход датчика тепловой защиты нижнего плеча выходного каскада; 11 - вход датчика тепловой защиты верхнего плеча выходного каскада; 12 - выход. |

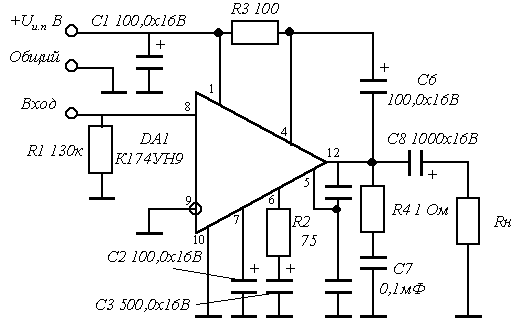

Типовая схема включения ИМС К174УН9
Электрические параметры
| ═ 1 ═ ═ ═ |
═ Номинальное напряжение питания: ═ К174УН9А, К174УН9Б ═ К174УН9В |
═ ═ 18 В ╠ 10% ═ 15 В ╠ 10% |
| ═ 2 ═ ═ ═ |
═ Выходное напряжение fвх = 1 кГц: ═ К174УН9А, К174УН9Б при Uп = 19,8 В ═ К174УН9В при Uп = 16,5 В |
═ ═ 4,7 B ═ 3,7 B |
| ═ 3 ═ ═ ═ |
═ Входное напряжение при fвх = 1 кГц : ═ К174УН9А, К174УН9Б при Uп = 18 В, Рвых = 5 Вт ═ К174УН9В при Uп = 15 В, Рвых = 2,5 Вт |
═ ═ 50-120 мВ ═ 85 мВ |
| ═ 3 ═ | ═ Напряжение шумов на выходе при Uп = 18 В, Rr = 51 кОм | ═ 1,5 мВ |
| ═ 4 ═ ═ ═ |
═ Ток потребления: ═ К174УН9А, К174УН9Б при Uп = 18 В ═ К174УН9В при Uп = 15 В |
═ ═ 26 мА ═ 20 мА |
| ═ 5 ═ ═ ═ |
═ Выходная мощность при Uп = 18 В, Rн = 4 Ома, Кг = 10 % ═ К174УН9А ═ К174УН9Б |
═ ═ 9 Вт ═ 7 Вт |
| ═ 6 ═ ═ ═ ═ ═ ═ ═ ═ ═ ═ |
═ Коэффициент гармоник при fвх = 1 кГц: ═ Uп = 18 В ═ К174УН9(А,Б) при Uвых = 4,5 В, Рвых = 5 Вт ═ К174УН9(А,Б) при Uвых = 0,45 В, Рвых = 0,05 Вт ═ К174УН9(А,Б) при Uвых = 5,3 В, Рвых = 7 Вт ═ Uп = 15 В ═ К174УН9В при Uвых = 4,25 В, Рвых = 4,5 Вт ═ К174УН9В при Uвых = 0,45 В, Рвых = 0,05 Вт ═ К174УН9В при Uвых = 3,16 В, Рвых = 2,5 Вт |
═ ═ ═ 1 % ═ 2 % ═ 10 % ═ ═ ═ 10 % ═ 2 % ═ 2 % |
| ═ 7 ═ | ═ Входное сопротивление при Uп = 9 В, fвх = 1 кГц | ═ 100 кОм |
| ═ 8 ═ | ═ Диапазон рабочих частот | ═ 40-20 000 Гц |
Предельно допустимые режимы эксплуатации
| ═ 1 ═ ═ ═ |
═ Напряжение питания: ═ К174УН9А, К174УН9Б ═ К174УН9В |
═ ═ 13.5, 16.5 В |
| ═ 2 ═ ═ ═ |
═ Входное напряжение: ═ К174УН9А, К174УН9Б ═ К174УН9В |
═ ═ 50-145 мВ ═ 120 мВ |
| ═ 3 ═ ═ ═ |
═ Выходная мощность: ═ К174УН9А, К174УН9Б ═ К174УН9В |
═ ═ 7,0 Вт ═ 4,5 Вт |
| ═ 4 ═ | ═ Рассеиваемая мощность | ═ 8,0 Вт |
| ═ 5 ═ | ═ Сопротивление нагрузки | ═ 4 Ом |
| ═ 6 ═ | ═ Температура окружающей среды ═ ═ | ═ -10┘+70°С |
Общие рекомендации по применению
═ ═ ═ ═ При монтаже микросхемы необходимо предусматривать наименьшую длину соединений между выводами и навесными элементами для уменьшения влияния паразитных связей. Допускается использовать микросхемы только в типовой схеме включения.
═ ═ ═ ═ При проведении монтажных операций допускается не более трех перепаек выводов микросхемы. Температура пайки 235 ╠ 5°С, расстояние от корпуса до места пайки на более 1,5 мм, продолжительность пайки не более 6 с.
═ ═ ═ ═ Допускается использование микросхемы с нагрузкой не менее 3,2 Ом и напряжением питания менее 18 В. При увеличении сопротивления нагрузки и снижении напряжения питания выходная мощность уменьшается. Допускается использовать микросхему при напряжении питании не менее 5 В.
═ ═ ═ ═ Не допускается эксплуатация микросхемы без дополнительного теплоотвода. При температуре корпуса выше 35°С максимальная рассеиваемая мощность рассчитывается по формуле Р=(150-Ткорп)/12, Вт (с теплоотводом), где Ткорп - температура на поверхности теплоотвода у основания пластмассового корпуса микросхемы.
═ ═ ═ ═ Типовое напряжение питания для К174УН9А, К174УН9Б - 24 В (Uп = 28 В при отсутствии входного сигнала), К174УН9В - ┘18 В.
═ ═ ═ ═ Допустимое значение статического потенциала 30 В.
Литература
Микросхемы для бытовой радиоаппаратуры: Справочник /И. В. Новачек, В. М. Петухов, И. П. Блудов, А. В. Юровский. - Москва: КУБК-а, 1995г. - 384с.:ил.
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:КУБК-а, 1996г. - 640с.:ил.
Аналоговые интегральные микросхемы: Справочник /А .Л. Булычев, В. И. Галкин, В. А. Прохоренко. - 2-е издание, переработанное и дополненное - Минск: Беларусь, 1993г. - 382с.
