Общее описание КР174ХА34АМ

    КР174ХА34АМ - интегральная схема (ИС) радиоприемного устройства. ИС предназначена для приема и обработки сигналов с частотной модуляцией и усиления сигналов низкой частоты при стереоприеме совместно со стереодекодером.

    ИС работает при напряжении питания 2,7В - 3,3В

    Настройка микросхемы на принимаемую станцию осуществляется путем изменения частоты настройки колебательного LC - контура гетеродина с помощью конденсатора переменной емкости или вариометра . Эквивалентная емкость контура гетеродина - 35 пФ для частоты входного сигнала 69 Мгц.

    Требуемая избирательность по ПЧ обеспечивается RC фильтрами и конденсаторами , подключаемыми к выводам 6, 7, 8, 10, 11 ИС.

    На выводе 9 ИС формируется постоянное напряжение, обратно пропорциональное уровню несущей частоты. Это напряжение может быть использовано для индикации напряженности поля в магнитной антенне и для плавного включения режима "СТЕРЕО" в стереодекодере.

    Допускается вход от антенны (с согласующим сопротивлением) подключать последовательно с конденсатором непосредственно к выводу 14.

    Вывод 14 - выходное напряжение НЧ. Допускается подключать нагрузку (Rн 100Oм) непосредственно к выводу 14 (телефон).

    Вывод 16 может быть не подключен, при этом выходное напряжение НЧ уменьшается.

    Между выводами 2 и 3 может быть подключена последовательно цепь отключения бесшумной настройки (БШН), состоящая из выключателя и резистора 10 Ком , при этом чувствительность улучшается, но появляются межстанционные шумы и паразитные каналы приема.

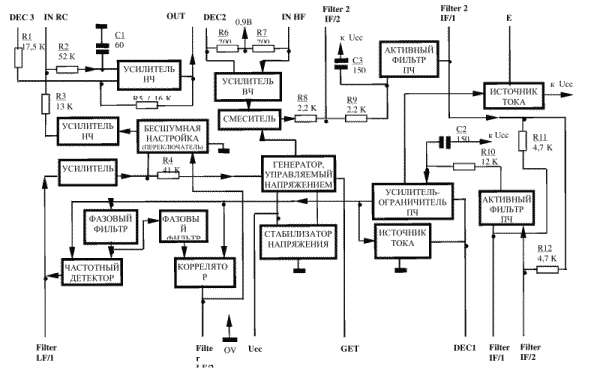

Структурная схема КР174ХА34АМ

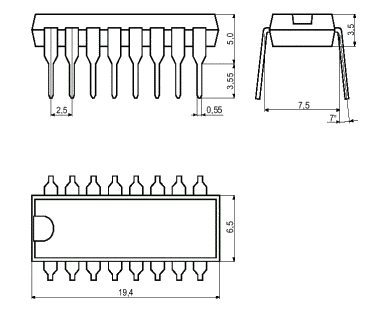

Кострукция

Назначение выводов

Вывод Сигнал Описание 1 Filter LF/1 Вывод 1 фильтра низкой частоты 2 Filter LF/2 Вывод 2 фильтра низкой частоты 3 OV Общий вывод 4 Ucc Вывод питания от источника напряжения 5 GET Вывод контура гетеродина 6 DEC 1 Вывод блокировки 1 7 Filter 1 IF/1 Вывод 1 фильтра 1 промежуточной частоты 8 Filter 1 IF/2 Вывод 2 фильтра 1 промежуточной частоты 9 E Вывод уровня напряженности поля 10 Filter 2 IF/1 Вывод 1 фильтра 2 промежуточной частоты 11 Filter 2 IF/2 Вывод 1 фильтра 2 промежуточной частоты 12 IN HF Вход ВЧ 13 DEC 2 Вывод блокировки 2 14 OUT SF Выход звуковой частоты 15 IN RC Вход обратной связи 16 DEC 3 Вывод блокировки 3

Электрические характеристики КР174ХА34АМ

Параметр	Символ	Единица	Условия измерения	Значение
				Мин	Макс
Выходное напряжение низкой частоты	UO1LFFM	мВ	Ucc=2.7В, Ui-12мкВ, fi=69МГц	43	-
Выходное напряжение низкой частоты	UO2LFFM	мВ	Ucc=2.7В, Ui-1мВ, fi=69МГц	60	1.41xUO1LFFM
Ток потребления	Icc	мА	Ucc=3.3В	-	10
Коэффициент ослабления амплитудной модуляции	aAM	дБ	-	30	-
Отношение сигнал/шум	Nn	дБ	-	40	-
Коэффициент гармоник	Kh	%	-	-	2.5

Предельные параметры КР174ХА34АМ

Параметр	Единица	Символ	Режим *)
			Предельно допустимый		Предельный
			Мин	Макс	Мин	Макс
Напряжение питания	В	Ucc	2.7	3.3	-	4.5
Напряжение входное	мВ	Ui	-	1.0	-	200
Диапазон частот входного сигнала	МГц	fi	1.5	110	-	-
Диапазон температур	C	DT	-25	+70	-60	+85

*) В предельно-допустимом режиме гарантируются регламентированные (в виде таблиц и зависимостей) характеристики и правильность функционирования ИС. При превышении хотя бы одного значения предельного режима возможно необратимое повреждение ИС.

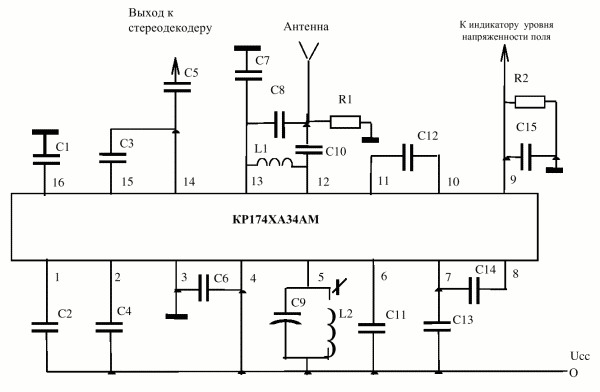

Вариант схемы применения КР174ХА34АМ

R1=10Ком╠5%; R2=8,2Ком╠5%; C1=100нФ╠10%; C2=10нФ╠10%; C3=100пФ╠10%; C4=100нФ╠10%; C5=100нФ╠10%; C6=22нФ╠10%; C7=330пФ╠10%; C8=82пФ╠10%; С9=35пФ╠10%; C10=100пФ╠10%; C11=100нФ╠10%; C12=3,3нФ╠10%; C13=1,5нФ╠10%; C14=330пФ╠10%; C15=100нФ╠10%; L1=0,1мкГн╠5%; L2=0,3мкГн╠10%.
