Корпус К174ХА36А,Б - DIP16, 2103.16-9 К174ХА36А, К174ХА36Б
АМ радиоприемник
DIP16, 2103.16-9

Основные электрические параметры при температуре 25°C и диапазоне напряжений питания для К174ХА36А от 2 В до 9 В, для К174ХА36Б от 2 В до 3.3 В

Параметр Норма
К174ХА36А К174ХА36Б
не менее не более не менее не более
Выходное напряжение детектора, мВ 100 - 100 -
Ток потребления покоя, мА - 10.0 - 8
Ток потребления при предельно допустимом напряжении входного сигнала, мА - 20 - 16
Ток индикатора настройки, мА (без подачи входного напряжения) 0.4 2.4 0.4 -
Ток индикатора настройки, мкА (при входном напряжении 200 мВ) - 10 - 10
Коэффициент усиления УЗЧ 3 7 3 7
Отношение сигнал-шум на выходе УЗЧ, dВ (на частоте 1 мГц, на частоте 27.5 мГц) 20 - - -
Действие автоматической регулировки усиления (изменение напряжения на выходе УЗЧ), dB минус 6 6 минус 6 6
Коэффициент гармоник, % (при входном напряжении 10 мВ) - 3 - 3
Коэффициент гармоник, % (при входном напряжении 200 мВ) - 10 - -

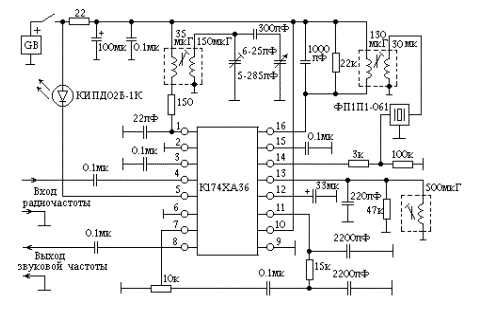

Типовая схема включения для диапазона средних волн
Типовая схема включения К174ХА36А и К174ХА36Б для диапазона средних волн

Номер вывода Назначение вывода
1 Контур гетеродина
2 Общий вывод
3 Вход усилителя радиочастоты 1
4 Вход усилителя радиочастоты 2
5 Индикатор настройки
6 Вход предварительного усилителя звуковой частоты инвертирующий
7 Вход предварительного усилителя звуковой частоты не инвертирующий
8 Выход предварительного усилителя звуковой частоты
9 Общий вывод предварительного усилителя звуковой частоты
10 Питание +Ucc
11 Выход детектора
12 Фильтрующий конденсатор автоматической регулировки усиления
13 Преддетекторный LC-контур
14 Вход усилителя промежуточной частоты
15 Блокировочный конденсатор усилителя промежуточной частоты
16 Выход смесителя

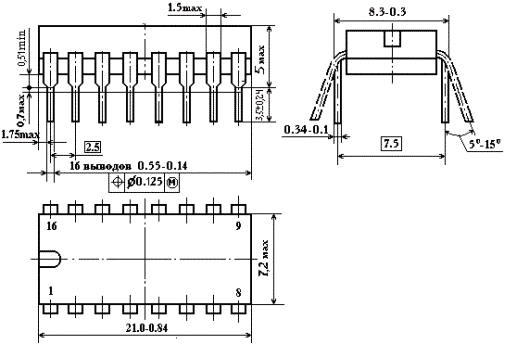

Габаритный чертеж
Габаритный чертеж корпуса К174ХА36А и К174ХА36Б
