Корпус К544УД1
Корпус КР544УД1
Условное графическое обозначение ИМС К544УД1, КР544УД1
Электрическая схема ИМС К544УД1, КР544УД1
Схема балансировки К544УД1, КР544УД1.
Электрические параметры
Предельно допустимые режимы эксплуатации
Рекомендации по применению
Зарубежные аналоги
Литература


     Микросхемы представляют собой операционные дифференциальные усилители с высоким входным сопротивлением и низким уровнем входных токов, с внутренней частотной коррекцией, обеспечивающей устойчивую работу при любых режимах отрицательной обратной связи, включая режимы интеграторов и повторителей напряжения. Совокупность и уровень параметров этих ИС позволяет их использовать вместо других ОУ (КР140УД608, КР140УД708, КР140УД18, КР140УД22), а также применять в качестве интеграторов с большим временем интегрирования и малой погрешностью, в электрометрах и логарифмических усилителях с расширенным диапазоном логарифмирования. Малые значения шумового тока и хорошие спектральные характеристики напряжения шума, высокие динамические параметры, дают преимущества при использовании их в качестве усилителей для высокоомных фотоприемников с режимом преобразования тока в напряжение, схем выборки и хранения, высокоомных буферных каскадах.

    Тракт передачи сигнала ИС состоит из входного дифференциального каскада, выполненого на полевых транзисторах, промежуточтого каскада на p-n-p транзисторе и выходного каскада, образующего двухтактный выход. Частотная коррекция осуществляется внутренним конденсатором. Построение входного каскада позволяет получить низкое и стабильное напряжение на входных полевых транзисторах, почти не зависящее от изменения напряжения питания и синфазного входного напряжения, в связи с чем малый уровень входного тока (или большое входное сопротивление для синфазного сигнала ) сохраняются во всем диапазоне входного синфазного напряжения и допустимом диапазоне напряжения питания.

    Схема выходного каскада дает возможность иметь высокую нагрузочную способность при любой палярности выходного напряжения, в том числе при работе на большую емкостную нагрузки во всем диапазон температур.
Внешняя балансировка напряжения смещения осуществляется переменным резистором, подключаемым к выводам 1,8 и 7. Содержит 32 интегральных элемента. Корпус типа 301.8-2, масса не более 2 г и 2101.8-1, масса не более 1 г.



Корпус К544УД1

301.8-2 package view



















Корпус КР544УД1

2101.8-1 package

Условное графическое обозначение

Условное графическое обозначение

1,8 - баланс; 2 - вход инвертирующий; 3 - вход неинвертирующий; 4 - напряжение питания (-Uп1);
5 - свободный; 6 - выход; 7 - напряжение питания (Uп2);

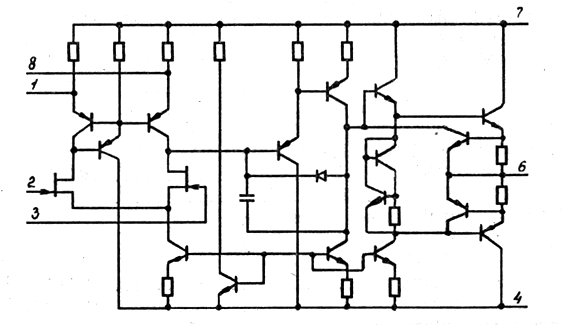

Электрическая схема

электрическая схема

Схема балансировки

схема балансировки

Электрические параметры

1 Номинальное напряжение питания plus minus 15 Вplus minus 10 %
2 Выходное напряжение
при Uп= plus minus 15 В
more or equally |plus minus 12| В
3 Напряжение шумов приведенное ко входу
при Uп= plus minus 15 В
less or equally 5 мкВ
4 Напряжение смещения нуля при Uп= plus minus 15 В, Uвых= plus minus 0,02 В.
    К544УД1А, КР544УД1А
    К544УД1Б, КР544УД1Б
    К544УД1В, КР544УД1В

less or equally 20 мВ
less or equally 30 мВ
less or equally 5 мВ
5 Средний входной ток при Uп= plus minus 15 В, Uвых= plus minus 0,02 В.
    К544УД1А,В, КР544УД1А,В
    К544УД1Б, КР544УД1Б

less or equally 0,05 нА
less or equally 0,1 нА
6 Разность входных токов при Uп= plus minus 15 В, Uвых= plus minus 0,02 В.
    К544УД1А,В, КР544УД1А,В
    К544УД1Б, КР544УД1Б

less or equally 0,02 нА
less or equally 0,1 нА
7 Ток потребления при Uп= plus minus 15 В, Uвых= plus minus 0,02 В.
    К544УД1А,В, КР544УД1А,В
    К544УД1Б, КР544УД1Б

less or equally 2,5 мА
less or equally 3,5 мА
8 Коэффициент усиления напряжения при Uп= plus minus 15 В, Uвых= plus minus 4 В.
    К544УД1А,В, КР544УД1А,В
    К544УД1Б, КР544УД1Б

more or equally 200000
more or equally 100000
9 Коэффициент ослабления синфазных входных напряжений
при Uп= plus minus 15 В, Uвых= plus minus 0,02 В, Uвх= plus minus 5 В
more or equally 80 дБ
10 Коэффициент влияния нестабильности источников питания
на напряжение смещения нуля при Uп= plus minus 15 В, Uвых= plus minus 0,02 В.
    К544УД1А,В, КР544УД1А,В
    К544УД1Б, КР544УД1Б


less or equally 100 мкВ/В
less or equally 150 мкВ/В
11 Средний температурный дрейф разности входных токов
при Uп= plus minus 15 В, в диапазоне от -45 до 70 ° C

less or equally 25 нА/ ° C
12 Средний температурный дрейф напряжения смещения нуля
при Uп= plus minus 15 В, Uвых= plus minus 0,02 В.
    К544УД1А, КР544УД1А
    К544УД1Б, КР544УД1Б
    К544УД1В, КР544УД1В


less or equally 30 мкВ/ ° C
less or equally 50 мкВ/ ° C
less or equally 20 мкВ/ ° C
13 Частота единичного усиления при Uп= plus minus 15 В, Uвых= plus minus 0,02 В more or equally 1 МГц
14 Максимальная скорость нарастания выходного напряжения
при Uп= plus minus 15 В, Uвых=-10 В, Uвх=-10 В
    К544УД1А,В, КР544УД1А,В
    К544УД1Б, КР544УД1Б


more or equally 5 В/мкс
more or equally 3 В/мкс
15 Входное сопротивление more or equally 1,5 · 1011 Ом


Предельно допустимые режимы эксплуатации

1 Напряжение источников питания Uп1, Uп2
    в предельном режиме
plus minus (13,5...16,5) В
plus minus (7...16,6) В
2 Входные дифференциальные и синфазные напряжения
    в предельном режиме
plus minus 10 В
plus minus 12 В
3 Максимальная рассеиваемая мощность в диапазоне температур от -45 до +70 ° C less or equally 200 мВт
4 Сопротивление нагрузки
    в предельном режиме
more or equally 2 кОм
more or equally 1 кОм
5 Емкость нагрузки less or equally 500 пФ
5 Температура окружающей среды -10...+70 ° C


Рекомендации по применению

Для предотвращения появления наводок должна быть обеспечена экранировка входов и выхода ИС и предусмотрены емкостные развязки по цепям питания. При коммутации напряжений питания не допускается наличие на любом из входов (выводы 2 и 3) напряжения, выходящего за интервал значений напряжения на выводах 4 и 7, более чем на 1 В (не допускается изчезновение положительного нпряжения питания). Отрыв (отключение) одного из выводов питания приводит к появлению на нем напряжения, равного напряжению на другом выводе питания. Для выполнения указанного условия допускается включать последовательно с каждым из выходов резистор сопротивлением не менее 1 кОм. Для предотвращения прохождения по цепям импульсов и наводок, приводящих к превышению предельно допустимых значений, рекомендуется применять параметрические стабилизаторы напряжения питания или подключать между выводами питания и общим выводом стабилитроны с напряжением стабилизации выше напряжения питания на 3...5 В. Корпус ИС находится под отрицательным потенциалом, поэтому не рекомендуется заземлять корпус и подавать на него напряжение. Максимальная температура пайки микросхем (235 plus minus 5) ° C, расстояние от корпуса до места пайки не менее 1 мм, продолжительность пайки не более 4 с.При проведении монтажных операций допускается не более двух перепаек микросхем.

Зарубежные аналоги

µA740C



Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1999г. - 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
