К553УД1 - операционный усилитель общего назначенияК553УД1 - операционный усилитель общего назначения
Операционные усилители К553УД1, К553УД101 являются операционными усилителями общего применения и изготавливаются для применения как в специальной аппаратуре, так и в аппаратуре широкого применения.
| Тип изделия | Номер ТУ | Тип корпуса | Диапазон рабочих температур |
| К553УД1А | бК0.348.260-01 ТУ | 201.14-1 | -45°С до +85°С |
| К553УД1В | бК0.348.260-01 ТУ | 201.14-1 | -45°С до +85°С |
| К553УД101А | бК0.348.260-01 ТУ | 2101.8-1 | -45°С до +85°С |
| К553УД101В | бК0.348.260-01 ТУ | 2101.8-1 | -45°С до +85°С |
Назначение выводов К553УД1
| Номер вывода/Тип корпуса | Услов.обознач. | Назначение вывода | |
| 2101.8-1 | 201.14-1 | ||
| 1 | 3 | FC1 | Частотная коррекция 1 |
| 2 | 4 | UIN- | Инвертирующий вход |
| 3 | 5 | UIN+ | Неинвертирующий вход |
| 4 | 6 | U2 | Питание UCC2(минус) |
| 5 | 9 | FC2 | Частотная коррекция 2 |
| 6 | 10 | OUT | Выход |
| 7 | 11 | U1 | Питание UCC1(плюс) |
| 8 | 12 | FC1 | Частотная коррекция 1 |
 | |||

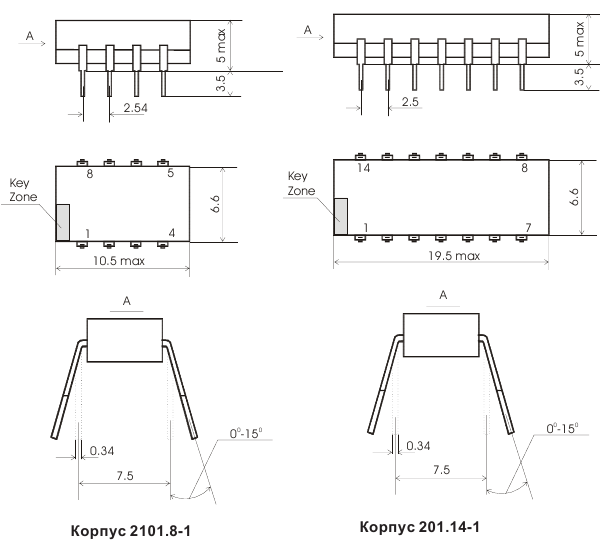

Корпус К553УД1
Электрические параметры К553УД1, К553УД101
- Напряжение смещения нуля, мВ, не более:
2 при t=25°С
7,5 при t=85°С
5 при t=-45°С - Максимальное выходное напряжение, В, не менее:
±10 при t=25°С
±10 при t=85°С
±10 при t=-45°С - Средний входной ток, нА, не более:
200 при t=25°С
300 при t=85°С
600 при t=-45°С - Разность входных токов, мкА, не более:
0,05 при t=25°С
0,15 при t=85°С
0,25 при t=-45°С - Ток потребления, мА, не более:
3,6 при t=25°С
4 при t=85°С
4 при t=-45°С - Коэффициент усиления напряжения, не менее:
25к при t=25°С
15к при t=85°С
20к при t=-45°С

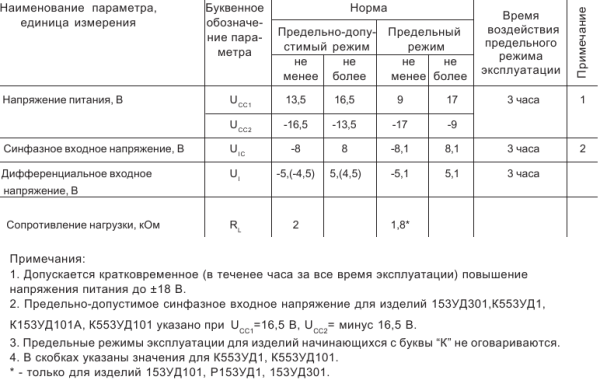

Предельно-допустимые параметры эксплуатации К553УД1, К553УД101

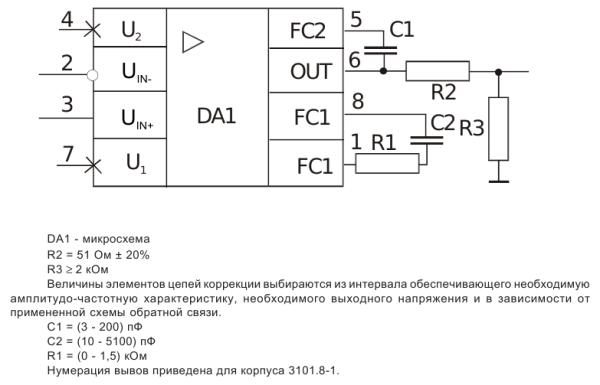

Основная схема включения К553УД1
|
