К554СА4 - компаратор напряжения быстродействующий
Условное графическое обозначение
Электрическая схема
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература
Микросхема изготовлена по биполярной технологии и представляет собой быстродействующий компаратор напряжения. Корпус типа 201.14-1, масса не более 1 г.
Корпус К554СА4
|

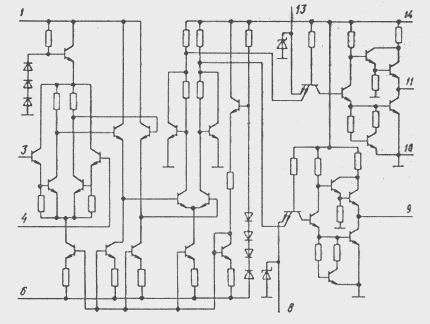

Электрическая схема
Электрические параметры
| 1 |
Номинальное напряжение питания Ucc1 Ucc2 Ucc3 |
9 В +10% -9 В +10% 5 В +10% |
| 2 | Напряжение смещения нуля | не более 5 мВ |
| 3 | Выходное напряжение низкого уровня | не более 0,5 В |
| 4 | Выходное напряжение высокого уровня | 2,7...4,5 В |
| 5 |
Ток потребления от источника питания Ucc1 от источника питания Ucc2 от источника питания Ucc3 |
не более 4 мА не более 8,5 мА не более 18 мА |
| 6 | Входной ток низкого уровня (строба) | не более 2 мА |
| 7 | Входной ток высокого уровня (строба) | не более 100 мкА |
| 8 | Средний входной ток | не более 2 мкА |
| 9 | Разность входных токов | не более 0,75 мкА |
| 10 | Время задержки выключения | не более 26 нс |
Предельно допустимые режимы эксплуатации
| 1 |
Напряжение питания Ucc1 Ucc2 Ucc3 |
8,1...9,9 В -9,9...-8,1 В 4,75...5,25 В |
| 2 | Входное напряжение | -4...+4 В |
| 3 | Синфазное входное напряжение | -5...+5 В |
| 4 | Входное напряжение высокого уровня (строб) | 2,4...4,5 В |
| 5 | Входное напряжение низкого уровня (строб) | -0,4...+0,4 В |
| 6 | Рассеиваемая мощность | 500 мВт |
| 7 | Температура окружающей среды | -45...+85 °C |
Зарубежные аналоги
SF527N
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1999г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
