Телефонные номеронабиратели фирмы Winbond.

Rainbow Technologies

Телефонные номеронабиратели фирмы Winbond

Практически все операторы проводной телефонии стремятся перейти на современные цифровые технологии, такие как ISDN, с помощью которых можно предоставлять дополнительные услуги, отсутствующие в традиционных системах. Однако переход на цифровые технологии требует крупных капиталовложений и соответствующей подготовки обслуживающего персонала, поэтому традиционные телефонные системы будут ещ╦ достаточно долго находиться в эксплуатации.

В настоящее время в России наметилась тенденция замены устаревшего станционного оборудования на аналого-цифровые АТС, работающие с уже существующим абонентским оборудованием по проложенным коммуникациям, что позволяет снизить затраты на модернизацию станционного оборудования и повысить качество предоставляемых услуг. Поэтому аналоговые проводные телефонные аппараты ещ╦ долгое время будут находиться в эксплуатации, по крайне мере, у нас в России.

Производителям телефонного оборудования необходимо заботиться о том, чтобы выпускаемые телефонные аппараты могли работать с устаревшими и современными АТС. Следует отметить, что городские аналого-цифровые и офисные АТС различных производителей имеют разные параметры набора номера и доступа к сервисным функциям. Как правило, в основе телефонного аппарата и набора его функций лежит микросхема номеронабирателя (НН). Фирма Winbond производит широкую номенклатуру микросхем номеронабирателей, позволяющих разрабатывать современное телефонное оборудование с расширенными функциональными возможностями, удовлетворяющее наиболее распростран╦нным стандартам проводной телефонной связи.

Все семейства микросхем номеронабирателей Winbond (далее по тексту ≈ микросхемы НН) можно разделить на группы по числу сохраняемых номеров быстрого набора:

  • группа 1 ≈ память номеров от 0 до 15 (табл. 1);
  • группа 2 ≈ память номеров от 6 до 9 (табл. 2);
  • группа 3 ≈ память номеров от 10 до 15 (табл. 3);
  • группа 4 ≈ память номеров от 16 до 24 (табл. 4).

Таблица 1.Семейства микросхем НН Winbond с сохранением в памяти от 0 до 15 телефонных номеров

Семейство микросхем Замок Энергонеза
висимая память
Число номеров в памяти Свободные руки
Handfree
Удержание
Hold
Клавиша тонального набора Драйвер ЖКИ Корпус DIP/QFP
W91210S               16
W91310S               18
W91320NS *     * *     18/20
W91330NS *     *   *   18/20
W91360NS   * 3 * *     18/20
W91460NS   * 3     *   18
W91510NS   *   *   *   18/20
W91510DNS * * 1 * * * 12/16 цифр, часы 64
W91520NS   *   * *     18/20
W91560NS * * 3 *   *   18/20
W91560DNS * * 3 * * * 12/16 цифр, часы 64

В таблице могут быть мелкие неточности, поэтому рекомендуем обратиться к файлу в формате .pdf

Таблица 2.Семейства микросхем НН Winbond n сохранением a памяти от 6 до 9 телефонных номеров

Семейство микросхем Замок Энергонеза
висимая память
Число номеров в памяти Свободные руки
Handfree
Удержание
Hold
Клавиша тонального набора Драйвер ЖКИ Корпус
DIP/QFP
W91473NS   * 7 *       18/20

Таблица 3.Семейства микросхем НН Winbond с сохранением в памяти от 10 до 15 телефонных номеров

Семейство микросхем Замок Энергонеза
висимая память
Число номеров в памяти прямого доступа Число номеров в памяти косвенного доступа Свободные руки
Handfree
Удержание
Hold
Клавиша тонального набора Драйвер ЖКИ Корпус
DIP/QFP
W91340NS       10 * *     18/20
W91350NS     3 10 * *     18/20
W91530NS * * 3 10 *   *   18/20
W91540NS * *   10 *   *   18/20
W91550DNS * * 3 10 * * * 10 цифр 60/64
W91630S**       10*32         18
W91820N * * 3*32 цифры 10*32 цифры * * *   18/20/22
W9145 *   3 10 *   *   22/24
W91473S * * 14   * * *   22/24/28
**семейство микросхем, предназначенное для Европы.

В таблице могут быть мелкие неточности, поэтому рекомендуем обратиться к файлу в формате .pdf

Таблица 4.Семейства микросхем НН Winbond с сохранением в памяти от 16 до 24 телефонных номеров

Семейство микросхем Замок Энергонеза
висимая память
Число номеров в памяти прямого доступа Число номеров в памяти косвенного доступа Свободные руки
Handfree
Удержание
Hold
Клавиша тонального набора Драйвер ЖКИ Корпус
DIP/QFP
W91570DNS * * 20   * * * 12/16 цифр, часы 80
W91580S * * 24   * * *   22/24/27
W91590S * * 24   * * *   22/24/28
W91810N * * 24*32 цифр   * * *   22/24/28

В таблице могут быть мелкие неточности, поэтому рекомендуем обратиться к файлу в формате .pdf

Таблица 5.Состав микросхем НН семейства W91810N

Микросхема Параметры импульс
ного набора, имп/с
Вызов номера из памяти
Однокноп. Двухкноп .
Замок Клавиша тонального набора Свободные руки
Handfree
Управления громкостью Число выв. в корпусе
W91810N 10
13 10
  *     22
W91810AN 10
13 10
  * *   24
W91810LN 10
13 10
*       22
W91810ALN 10
13 10
*   *   24
W91811AN 10
23
  * * * 28
W91811ALN 10
23
*   * * 28
W91812N 20
13 10
  *     22
W91812AN 20
13 10
  * *   24
W91813AN 20
23
  * * * 28

В таблице могут быть мелкие неточности, поэтому рекомендуем обратиться к файлу в формате .pdf

В состав каждого семейства входит несколько микросхем, отличающихся между собой параметрами работы и набором реализуемых функций. Такой подход фирмы Winbond к выпускаемой продукции предоставляет возможность проектировщикам сделать оптимальный выбор микросхемы НН для разрабатываемого оборудования. Например, семейство W91810N микросхем группы 4. В состав этого семейства входит 9 микросхем НН (табл. 5).

Микросхемы НН всех групп поддерживают импульсный и тональный наборы номера, которые выбираются логическим уровнем на управляющем входе микросхемы; повторный набор послед-него номера; функцию Flash, часто применяемую в офисных АТС для переадресации звонка и доступа к другим сервисным функциям; выключение микрофона при телефонном соединении Mute. Наличие других функций зависит от типа микросхемы (табл. 1, 2, 3 и 4). Функция Замок может быть полезна, когда необходимо блокировать междугородние/международные звонки (европейский стандарт). Если блокировка включена, и первая набираемая цифра ≈ "0" или "9", то набор всех остальных цифр игнорируется, пока не будет положена и вновь поднята трубка телефонного аппарата. Остальные функции, показанные в таблице, достаточно распространены и в пояснении не нуждаются.

Микросхемы НН фирмы Winbond выполнены по КМОП-технологии, что позволяет им работать в широком диапазоне напряжений питания с минимальным энергопотреблением. Упрощ╦нная общая структурная схема микросхемы НН Winbond показана на рисунке. Все микросхемы НН Winbond содержат в сво╦м составе тактовый генератор, рассчитанный на подключение кварцевого или керамического резонатора с частотой 3,5795 МГц, внутреннюю схему сброса по включению питания, интерфейс клавиатуры, схему адресации памяти, сч╦тчик записи/чтения, память, блок логики, логику формирования управляющих сигналов, декодер, формирователь данных для тонального сигнала и ЦАП.

В большинстве случаев параметры работы микросхем НН Winbond настраиваются выбором логических уровней на управляющих входах. Это позволяет легко изменять параметры выпускаемого телефонного оборудования для конкретного заказчика или страны, в которую поставляется продукция. В состав этих параметров входит: длительность разъединения линии по команде Flash (73, 100, 300 или 600 мс); режим набора номера (импульсный или тональный); выключение микросхемы при положенной телефонной трубке; формирование тонального сигнала по нажатию на кнопки (частота ≈ 600 Гц, продолжительность ≈ 38 мс). В каждом семействе НН присутствуют микросхемы с частотой следования импульсов набора номера 20 и 10 имп/с. Микросхемы НН рассчитаны на подключение клавиатуры матричного типа, число кнопок в клавиатуре зависит от типа микросхемы и может быть от 4x4 до 7x7.

В микросхемы НН семейств W91510DNS, W91560DNS и W91570DNS встроен драйвер ЖКИ с функцией часов, поддерживающий 12-, 16-разрядные индикаторы. На ЖКИ может отображаться набираемый номер, длительность телефонного соединения или время. Для работы часов к микросхеме НН подключается дополнительный кварцевый резонатор 32,768 кГц и дополнительный источник питания (батарейка) для продолжения работы часов, когда телефон отключен от линии. В микросхемы НН семейства W91550DNS также встроен драйвер ЖКИ, но он не поддерживает работу часов и предназначен для подключения 10-разрядного ЖКИ. Интегрированный драйвер ЖКИ исключает необходимость использования дополнительной микросхемы, работающей с индикатором.

Микросхемы НН Winbond, позволяющие сохранять большое число номеров быстрого набора, поддерживают несколько режимов доступа к сохран╦нным номерам. Например, микросхемы семейства W91820N. В памяти этих микросхем может быть сохранено: два номера по 32 цифры быстрого набора с функцией дозванивания; три номера по 32 цифры с вызовом по нажатию на одну кнопку; 10 номеров по 32 цифры с вызовом по нажатию на две кнопки телефонного аппарата. Двухкнопочный набор сохран╦нного номера позволяет уменьшить число кнопок, что в свою очередь приводит к уменьшению габаритных размеров корпуса и снижению стоимости телефона с сохранением сервисных функций. Как видно из табл. 5, фирма Winbond предлагает микросхемы НН, в которых все ячейки памяти доступны по одному нажатию на кнопку клавиатуры.

В соответствии с тенденциями развития промышленности и потребностями рынка электроники, фирма Win-bond планирует расширить номенклатуру выпускаемых микросхем HH, имеющих более высокую степень интеграции и функциональную гибкость. Более подробную информацию по микросхемам НН можно получить на сайте Winbond www.winbond.com и у его российского партн╦ра - www.rtcs.ru, фирмы Rain-bow Technologies (на последнем справочная информация представлена на русском языке).

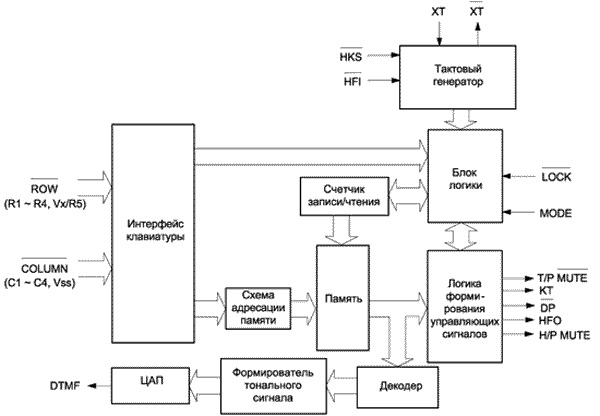

Рисунок 1. Общая структурная схема микросхемы НН фирмы Winbond

Общая структурная схема микросхемы НН фирмы Winbond.
