Описание работы КР1008ВЖ1
Корпус КР1008ВЖ1
Назначение выводов КР1008ВЖ1
Структурная схема КР1008ВЖ1
Временная диаграмма КР1008ВЖ1
Типовые рабочие характеристики КР1008ВЖ1
Схема применения КР1008ВЖ1
Электрические параметры
Предельно допустимые режимы эксплуатации
Зарубежные аналоги
Литература


    Микросхема КР1008ВЖ1 - электронный номеронабиратель с внутренней памятью на 22 цифры. Схема позволяет изменять длительность межцифровой паузы и значение импульсного коэффициента. Предназначена для работы в кнопочных телефонных аппаратах с импульсным набором номера. Прибор выполнен по КМОП технологии. Корпус типа 210А.22-3.



Описание работы КР1008ВЖ1

    При подаче напряжения питания схема начальной установки приводит все триггеры в исходное состояние, после чего формирует сигнал, отключающий тактовый генератор.При нажатии на одну из клавиш клавиатуры включается тактовый генератор и формирователь импульсов опроса клавиатуры формирует на выходах 19,20,21 последовательности импульсов с частотой 200 Гц и скважностью 3. Эти последовательности сдвинуты по фазе относительно друг друга. При нажатии клавиши одна из последовательностей поступает на соответствующий вход микросхемы (22,1,2,5) преобразуется в двоичный код, который поступает в ОЗУ. Схема устранения дребезга анализирует истиность нажатия клавиши и дает разрешение на формирование на выводе 4 пачки импульсов частотой 2,4 кГц и длительностью 50 мс - звукового подтверждения нажатия клавиши. При истинном нажатии формируется сигнал разрешения преобразования и разрешается запись двоичного кода цифры в ОЗУ. Одновременно срабатывает схема управления кодопреобразователя и кодопреобразователь преобразует код, поступающий со схемы выбора межцифровой паузы, во временной интервал, соответствующиуй длительности межцифровой паузы. По окончании этого интервала в схеме управления кодопреобразователем формируется сигнал разрешения считывания из ОЗУ кода набранного числа. Код числа поступает в кодопреобразователь и также преобразуется во временной интервал. На время этого интервала снимается удержание с триггеров формирования сигнала "Импульсный ключ", и на выходе 12 появляется последовательность импульсов частотой 10 Гц. Скважность их соответствует двоичному коду, поступающему со схемы выбора импульсного коэффициента. Количество импульсов соответствует номеру нажатой клавиши. После обработки набранной цифры генератор отключается.

    Интегральная схема приводится в исходное состояние нажатием клавиши "#" (отбой) или подачей на вход 15 напряжения высокого уровня. Через вывод 3 (U2) осуществляется подпитка ОЗУ в дежурном режиме (трубка положена).
Интегральная схема обеспечивает возможность двойного использования клавиши "*". Если клавиша "*" нажата сразу после поднятия трубки или сигнала "отбой", то осуществляется автоматический набор последнего номера (функция повтор). Если клавиша "*" нажата сразу после цифровой клавиши, то осуществляется функция "програмируемая пауза". При разовом нажатии межцифровая пауза будет увеличена на 2,6 с. ОЗУ позволяет записывать и хранить 22 набранные цифры. Возможное число записываемых цифр сокращается на число записываемых пауз.

    При включении микросхемы следует сначала подать напряжение питания, затем входные напряжения, затем питание на устройства, подключенные к выходам микросхемы (если это питание отдельно). Выключение производится в обратном порядке. При формировании режима "отбой с помощью снятия напряжения питания U1, вывод 6 следует соеденить с выводом 17.

Программирование величины межцифровой паузы

Соединить вывод 14Величина межцифровой паузы, мс
с выводом 8 640
с выводом 6 740
с выводом 17 840

Программирование величины импульсного коэффициента
Соединить вывод 13Величина импульсного коэффициента
с выводом 8 2,3
с выводом 6 2,0
с выводом 17 1,5
с выводом 9 1,0


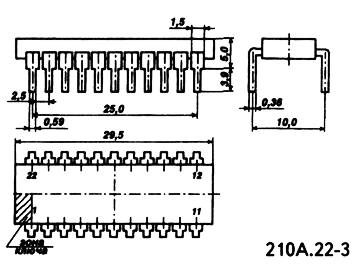

Корпус КР1008ВЖ1

301.8-2 package view



















Назначение выводов КР1008ВЖ1

1 - Клавиатурный вход Y1;
2 - Клавиатурный вход Y2;
3 - Напряжение питания U2;
4 - Звуковое подтверждение нажатия клавиши TON;
5 - Клавиатурный вход Y3;
6 - Напряжение питания U1;
7,8,9 - Выводы для подключения RC - цепи генератора;
10 - Выход межцифровой паузы IDP;
11 - Выход "ключ подпитки" KS;
12 - Выход импульсного ключа NSI;
13 - Вход выбора импульсного коэффициента M/S;
14 - Вход выбора межцифровой паузы IPS;
15 - Вход "Отбой" (рычажный переключатель);
16 - Выход разговорного ключа NSA1;
17 - Земля GND;
18 - Выход разговорного ключа NSA2;
19 - Клавиатурный выход X0;
20 - Клавиатурный выход X1;
21 - Клавиатурный выход X2;
22 - Клавиатурный вход Y0;

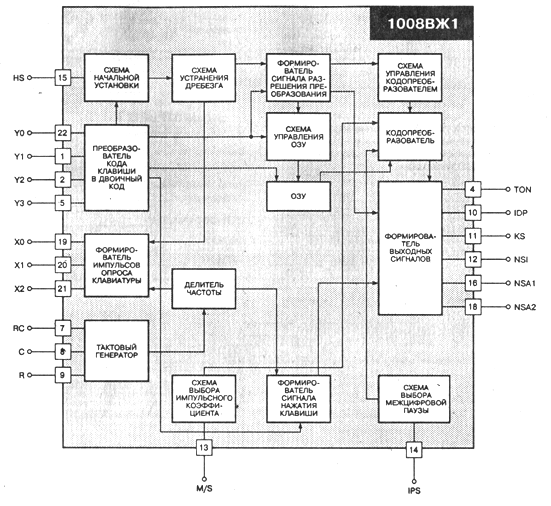

Структурная схема

структурная схема

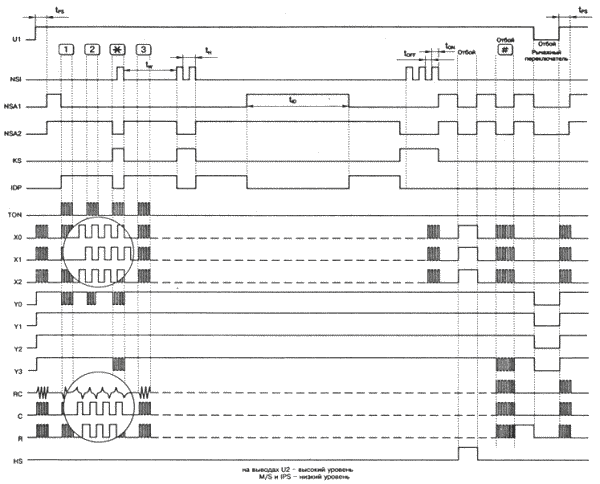

Временная диаграмма

временная диаграмма

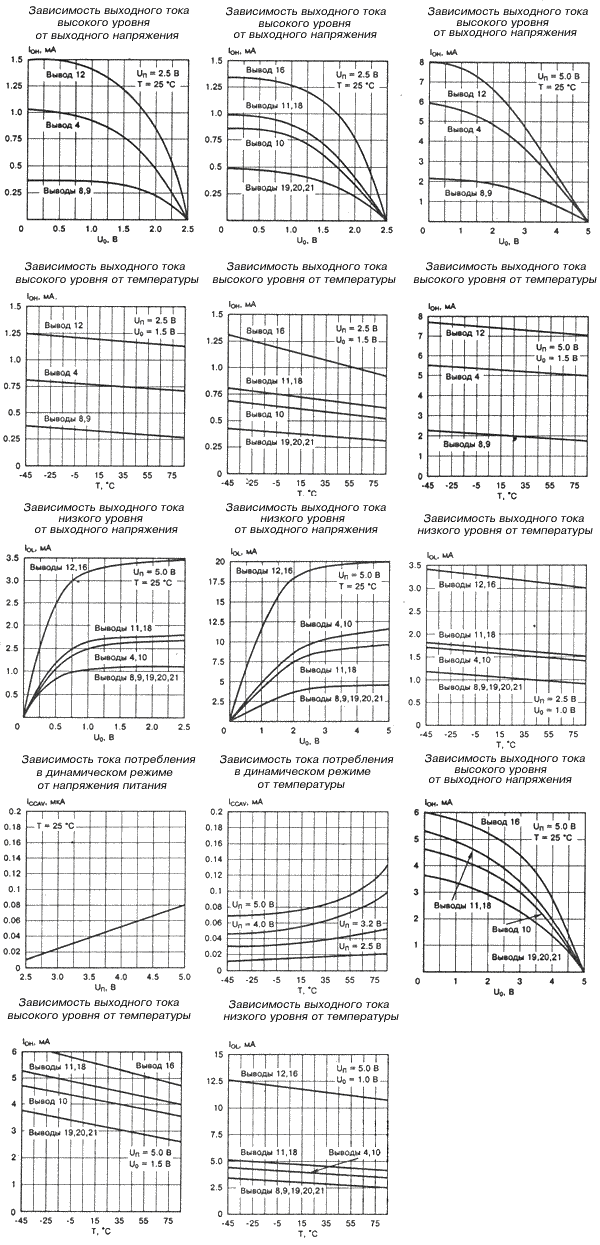

Типовые рабочие характеристики

рабочие характеристики

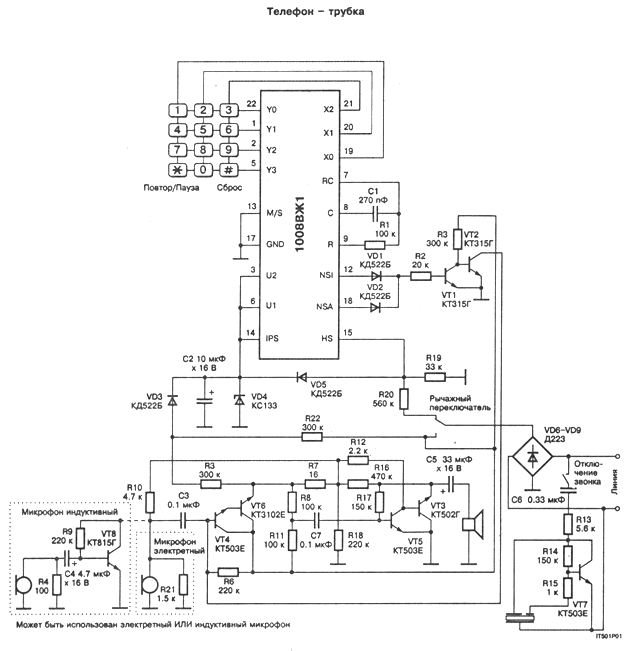

Схема применения

схема применения

Электрические параметры

1 Входной ток низкого уровня (IIL)при U1 = 5 В, UIL = 0 В, UIH= 5 В
  вывод 15
  вывод 7

less or equally -0,2 мкА
less or equally -0,05 мкА
2 Входной ток высокого уровня (IIH)при U1 = 5 В, UIL = 0 В, UIH= 5 В
  вывод 15
  вывод 7

less or equally 0,2 мкА
less or equally 0,05 мкА
3 Выходной ток низкого уровня (IOL)
  выводы 9,19,20,21       при U1 = 5 В, Uo=0,5 В, UIL = 0 В, UIH= 5 В
  выводы 4,10,11,18       при U1 = 2,5 В, Uo=1 В, UIL = 0 В, UIH= 2,5 В
  выводы 12,16               при U1 = 2,5 В, Uo=1 В, UIL = 0 В, UIH= 2,5 В
  вывод 8                           при U1 = 2,5 В, Uo=1 В, UIL = 0 В, UIH= 2,5 В

more or equally 0,3 мА
more or equally 0,75 мА
more or equally 1,5 мА
more or equally 0,3 мА
4 Выходной ток высокого уровня (IOH)
  вывод 9                           при U1 = 5 В, Uo=4,5 В, UIL = 0 В, UIH= 2,5 В
  выводы 19,20,21         при U1 = 5 В, Uo=4,5 В, UIL = 0 В, UIH= 2,5 В
  выводы 4,10,11,18       при U1 = 2,5 В, Uo=1 В, UIL = 0 В, UIH= 2,5 В
  выводы 12,16               при U1 = 2,5 В, Uo=1 В, UIL = 0 В, UIH= 2,5 В
  вывод 8                           при U1 = 2,5 В, Uo=1 В, UIL = 0 В, UIH= 2,5 В

more or equally -0,15 мА
more or equally -0,28 мА
more or equally -0,7 мА
more or equally -1,3 мА
more or equally -0,15 мА
5 Ток потребления при U1 = 5,0 В
  вывод 3 (ICC1)
  вывод 6 (ICC2)

less or equally 2,0 мкА
less or equally 60 мкА
6 Ток потребления в динамическом режиме (вывод 6) ICCAV при U1 = 5,0 В less or equally 130 мкА
7 Суммарная длительность замыкания и размыкания (tH) 100 мс
8 Длительность межцифровой паузы tW (tN) 640;740;840 мс
9 Импульсный коэффициент (отношение времени размыкания к времени замыкания) K(M/S) 70/30;66/33;50/50 мс/мс
10 Длительность высокого уровня на выходе IDP tN 400;700;800 мс
11 Длительность програмируемой межцифровой паузы tID 1100 мс
12 Длительность сигнала TON tT 50...100 мс
13 Время начальной установки tPS less or equally 20 мс


Предельно допустимые режимы эксплуатации

1 Напряжение питания U1, U2 2,5...5.0 В
2 Входное напряжение низкого уровня UIL 0...0.5 В
3 Входное напряжение высокого уровня UIH U1-0,4...U1 В
4 Допустимое значение электростатического потенциала 100 В
5 Рабочий диапазон температур TA = -10...70 ° C
6 Предельная температура среды = -45...85 ° C
7 Температура припоя (время пайки 3 с) не более 280 ° C
8 Сопротивление контактов клавиатуры не более 5 кОм


Зарубежные аналоги

Прототипом КР1008ВЖ1 является AY-5-9151A, производитель General Instrument



Литература

Интегральные микросхемы: Микросхемы для телефонии. Выпуск 1 - М.:ДОДЭКА, 1994г.,256 с. - ISBN-5-87835-003-3

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
