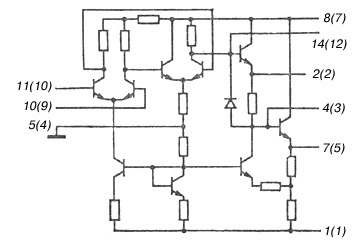

Электрическая схема КР140УД1 (К140УД1)
Электрические параметры
Предельно допустимые режимы эксплуатации
Рекомендации по применению
Зарубежные аналоги
Литература
Микросхемы представляют собой операционые усилители средней точности без частотной коррекции. Корпус К140УД1 (А-В) типа 301.12-1, масса не более 1,5 г., КР140УД1 (А-В) типа 201.14-1 масса не более 1,5 г.
Корпус К140УД1
|
Корпус КР140УД1
|
|
Условное графическое обозначение |
|
|
1 - напряжение питания -Uп; 2,3,12 - контроль; 4 - общий; 5 - выход; 7 - напряжение питания +Uп; 9 - вход инвертирующий; 10 - вход неинвертирующий; |
|
1 - напряжение питания -Uп; 2,4,14 - контроль; 5 - общий; 7 - выход; 8 - напряжение питания +Uп; 10 - вход инвертирующий; 11 - вход неинвертирующий; |
Электрические параметры
| 1 | Напряжение питания К140УД1А, КР140УД1А К140УД1(Б,В), КР140УД1(Б,В) |
6,3 В
0,5%
12,6 В
0,5% |
| 2 | Максимальное выходное напряжение при Uп=
6,3 В,
Rн=5,05 кОм, Uвх=
0,1 ВК140УД1А КР140УД1А |
2,8 В +3; -2,7 В |
| 3 | Максимальное выходное напряжение при Uп=
12,6 В,
Rн=5,05 кОм, Uвх=
0,1 ВК140УД1Б,В, КР140УД1Б,В |
+6; -5,7 В |
| 4 | Напряжение смещения нуля при Uп=
6,3 В,
Rн=5,05 кОмК140УД1А, КР140УД1А при Uп=
12,6 В,
Rн=5,05 кОмК140УД1Б,В, КР140УД1Б КР140УД1В |
7 мВ
7 мВ
5 мВ |
| 5 | Ток потребления К140УД1А, КР140УД1А К140УД1(Б,В), КР140УД1(Б,В) |
не более 4,5 мА не более 10 мА |
| 6 | Входной ток при Uп=
6,3 В,
Rн=5,05 кОмК140УД1А, КР140УД1А при Uп=
12,6 В,
Rн=5,05 кОмКР140УД1Б К140УД1 (Б,В) КР140УД1В |
7 мкА
7,5 мкА
9 мкА |
| 7 | Разность входных токов | не более 2,5 мкА |
| 8 | Коэффициент усиления напряжения при Uп=
6,3 В,
Rн=5,05 кОмК140УД1А, КР140УД1А при Uп=
12,6 В,
Rн=5,05 кОмК140УД1Б КР140УД1Б К140УД1В, КР140УД1В |
500...4500 1350...12000 2000...12000 не менее 8000 |
| 9 | Коэффициент ослабления синфазного входного напряжения | не менее 60 дБ |
| 10 | Средний температурный коэффициент напряжения смещения | не более 60 мкВ/ ° C |
| 11 | Максимальная скорость нарастания выходного напряжения К140УД1А К140УД1(Б,В) КР140УД1А КР140УД1(Б,В) |
не менее 1 В/мкс не менее 3,5 В/мкс не менее 0,2 В/мкс не менее 0,1 В/мкс |
| 12 | Время установления выходного напряжения | не более 1,5 мкс |
| 13 | Входное сопротивление К140УД1А, КР140УД1А К140УД1(Б,В), КР140УД1(Б,В) |
50 кОм 30 кОм |
| 14 | Выходное сопротивление | 300 Ом |
| 15 | Частота единичного усиления | 0,1 МГц |
Предельно допустимые режимы эксплуатации
| 1 | Напряжение питания К140УД1А, КР140УД1А К140УД1(Б,В), КР140УД1(Б,В) |
6,6 В
13,2 В |
| 2 | Температура окружающей среды К140УД1 КР140УД1 |
-45...+85 ° C -45...+70 ° C |
Рекомендации по применению
При одновременной подаче на входы ИС синфазного и дифференциального входных напряжений потенциал на каждом входе не должен превышать 1,5 и 3 В для К140УД1А, КР140УД1А; 3 и 6 для К140УД1(Б,В), КР140УД1(Б,В).
Зарубежные аналоги
µ A702HC, µ A702PC
Литература
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. - М.:ИП РадиоСофт, 1999г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
Интегральные микросхемы Справочник. Тарабрин Б.В.,Лунин Л.Ф.,Смирнов Ю.Н. "Радио и связь", 1983 г.,528 с. - ББК 32.844.1 И73
