590КН6 - восьмиканальный аналоговый коммутатор с дешифратором для коммутации напряжения от минус 15В до 15В.

Особенности 590КН6

К590КН6
КР590КН6

К590КН6

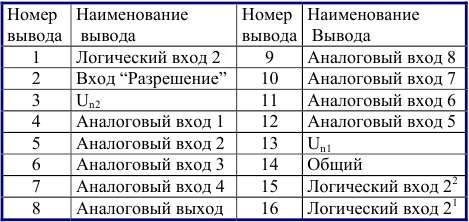

Схема и назначение выводов К590КН6

Назначение выводов:
I0-I7 - аналоговые входы (выходы)
Out - аналоговый выход (вход)
A,B,C - адрес (выбор соединения)
En - разрешение: En=L - выход изолирован от входов; En=H - выход соединен с адресуемым входом
E+ положительное напряжение питания (+15 в)
E- отрицательное напряжение питания (-15 в)
Gnd- общий вывод (цифровая земля)

Корпус К590КН6

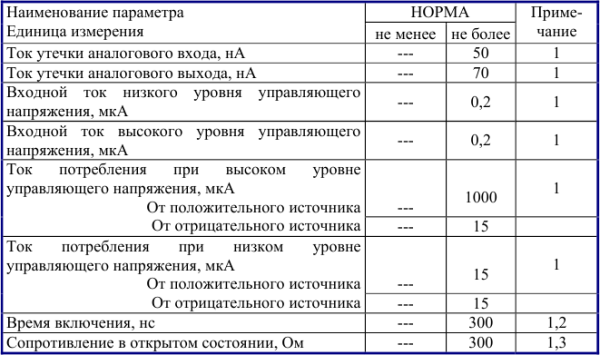

Электрические параметры К590КН6 при t = +25C

    Примечания:
  1. При напряжениях питания Un1 от 13,5 до 16,5В, Un2 от минус 16,5 до минус 13,5В, входном напряжении низкого уровня от 0 до 0,8В, входном напряжении высокого уровня от 4В до Un1 , коммутируемом напряжении от минус 15 до 15В. Величина входного напряжения высокого уровня не должна превышать величину Un1 ,а величина коммутируемого напряжения не должна превышать величину Un1 и не должна быть меньше величины Un2.
  2. При сопротивлении нагрузки не более 10 кОм, емкости нагрузки не более 40 пФ.
  3. При коммутируемом токе 1 мА.

Документация (этикетка) в формате PDF - скачать К590КН6

Возможные аналоги К590КН6: HI508

КР590КН6

Схема и назначение выводов КР590КН6

Назначение выводов:
I0-I7 - аналоговые входы (выходы)
Out - аналоговый выход (вход)
A,B,C - адрес (выбор соединения)
En - разрешение: En=L - выход изолирован от входов; En=H - выход соединен с адресуемым входом
E+ положительное напряжение питания (+15 в)
E- отрицательное напряжение питания (-15 в)
Gnd- общий вывод (цифровая земля)

Корпус КР590КН6

Электрические параметры КР590КН6 при t = +25C

    Примечания:
  1. При напряжениях питания Un1 от 13,5 до 16,5В, Un2 от минус 16,5 до минус 13,5В, входном напряжении низкого уровня от 0 до 0,8В, входном напряжении высокого уровня от 4В до Un1 , коммутируемом напряжении от минус 15 до 15В. Величина входного напряжения высокого уровня не должна превышать величину Un1 ,а величина коммутируемого напряжения не должна превышать величину Un1 и не должна быть меньше величины Un2.
  2. При сопротивлении нагрузки не более 10 кОм, емкости нагрузки не более 40 пФ.
  3. При коммутируемом токе 1 мА.

Документация (этикетка) в формате PDF - скачать КР590КН6

Возможные аналоги КР590КН6: HI508





Евгений пишет...

Возможные аналоги К590КН6: HI508
HI-508A, MAX358, MPC508A - не являются полными аналогами, Сопротивление Rds (Ом) у них - 1.2 -1.8 КОм. К аналогам скорее всего относятся следующие микросхемы - ADG438, MAX354, MAX4508, DG508 и DG408 - у последней сопротивление Rds (Ом) составляет вообще 100 ом, что позволяет делать замену с улучшенными характеристиками.

20/10/2017 21:35:25

Евгений пишет...

Возможные аналоги К590КН6: HI508
HI-508A, MAX358, MPC508A - не являются полными аналогами, Сопротивление Rds (Ом) у них - 1.2 -1.8 КОм. К аналогам скорее всего относятся следующие микросхемы - ADG438, MAX354, MAX4508, DG508 и DG408 - у последней сопротивление Rds (Ом) составляет вообще 100 ом, что позволяет делать замену с улучшенными характеристиками.

20/10/2017 21:38:10

Евгений пишет...

Возможные аналоги К590КН6: HI508

HI-508A, MAX358, MPC508A - не являются полными аналогами, Сопротивление Rds (Ом) у них - 1.2 -1.8 КОм. К аналогам скорее всего относятся следующие микросхемы - ADG438, MAX354, MAX4508, DG508 и DG408 - у последней сопротивление Rds (Ом) составляет вообще 100 ом, что позволяет делать замену с улучшенными характеристиками.

20/10/2017 21:39:28

Евгений пишет...

Возможные аналоги К590КН6: HI508
Возможные аналоги КР590КН6: HI508

HI-508A, MAX358, MPC508A - не являются полными аналогами, Сопротивление Rds (Ом) у них - 1.2 -1.8 КОм. К аналогам скорее всего относятся следующие микросхемы - ADG438, MAX354, MAX4508, DG508 и DG408 - у последней сопротивление Rds (Ом) составляет вообще 100 ом, что позволяет делать замену с улучшенными характеристиками.

20/10/2017 21:40:58

Евгений пишет...

Возможные аналоги К590КН6: HI508
Возможные аналоги КР590КН6: HI508

HI-508A, MAX358, MPC508A - не являются полными аналогами, Сопротивление Rds (Ом) у них - 1.2 -1.8 КОм.
К аналогам скорее всего относятся следующие микросхемы - ADG438, MAX354, MAX4508, DG508 и DG408 - у последней сопротивление Rds (Ом) составляет вообще 100 ом, что позволяет делать замену с улучшенными характеристиками.

20/10/2017 21:41:26
