Мощный аудио Hi-Fi усилитель от SGS-THOMSON (100V-100W DMOS с функциями ST-BY и MUTE)

Особенности:
Рабочее напряжение питания (±40V)
Микросхема изготовлена по технологии ДМОП
Высокая выходная мощность (более 100W)
Наличие функций MUTING и STAND-BY
Отсутствие включения/выключения шума
Низкий уровень искажений
Низкий уровень шума
Защита от короткого замыкания
Тепловая защита

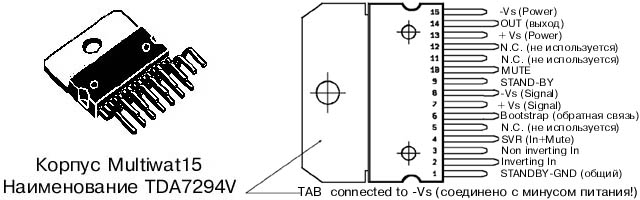

Описание:TDA7294 монолитная интегральная микросхема, изготовленная по технологии DMOS в корпусе Multiwatt15. TDA7294 разработана для реализации аудио усилителя класса AB, в аудиоаппаратуре уровня Hi-Fi (домашние стереосистемы, TV высокого класса, громкоговорящих систем). Высокий разброс напряжение питания и высокий выходной ток позволяют получить высокую выходную мощность при нагрузках 4 и 8 Ом даже при пониженном напряжении питания. Встроенная MUTING функция с включеной задержкой упрощает удаленное управление, позволяя обойтись без переключателя шумоподавления.

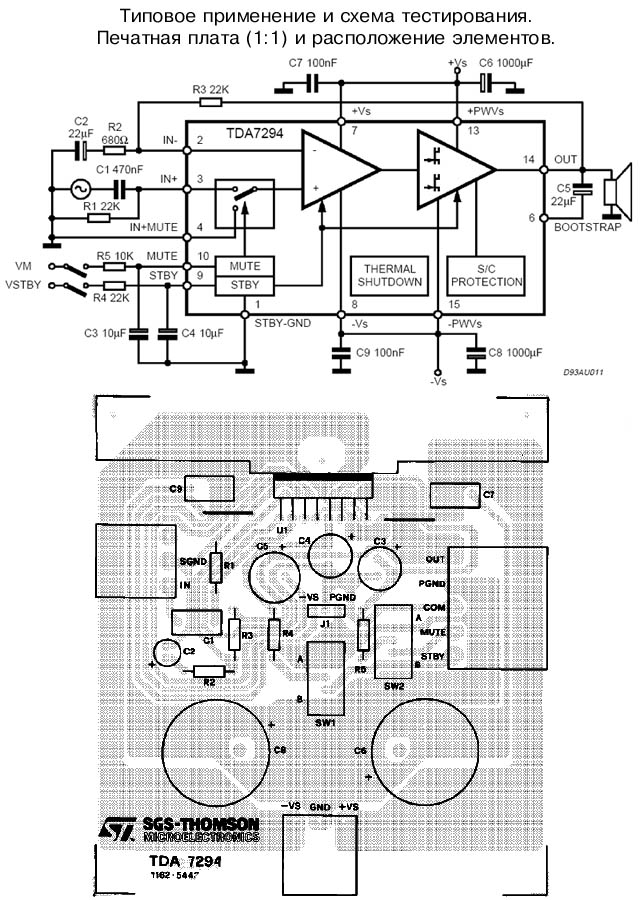

Описание и параметры внешних элементов
Компонент Номинал Регулируемый параметр Увеличение значения Уменьшение значения
R1 22k Входное сопротивление Увеличивает входное сопротивление Уменьшает входное сопротивление
R2 680 Закрытый контур усиления (30Дб) Уменьшает усиление Увеличивает усиление
R3 22k Увеличивает усиление Уменьшает усиление
R4 22k Время срабатывания ST-BY Увеличивает время включения/выключения Уменьшает время включения/выключения
R5 10k Время срабатывания MUTE Увеличивает время включения/выключения Уменьшает время включения/выключения
C1 0,47mF Обрезает низкие частоты
C2 22mF Обрезает низкие частоты
C3 10mF Время срабатывания MUTE Увеличивает время включения/выключения Уменьшает время включения/выключения
C4 10mF Время срабатывания ST-BY Увеличивает время включения/выключения Уменьшает время включения/выключения
C5 22mF Изкажает низкие частоты
C6, C8 1000mF Опасность сетевых наводок
C7, C9 0,1mF Опасность сетевых наводок
Предельно допустимые параметры и температурные характеристики
Обозначение Параметр Значение Единица измерения
Vout Напряжение ±50 В
Iout Выходной пиковый ток 10 А
Ptot Мощность рассеивания
при Tcase=70±C
50 Вт
Top Температура окружающей среды 0 - 70 °C
Tstr,Tj Температура хранения
и p-n перехода
150 °C
Rth j-case Тепловое сопротивление p-n перехода 1,5 °C/Вт
Электрические характеристики при Vs=╠35V, RL=8W, GV=30dB, Rg = 50W, Tamb=25°C, f =1 kHz
Обозначение Параметр Условия Мин. значение Типовое значение Макс. значение Единица измерения
Vs Напряжение питания ±30 ±40 ±50 В
Iq Ток покоя 20 30 60 мА
Ib Входной ток смещения 500 нА
Vos Входное напряжение ±10 мВ
Ios Входной ток ±100 нА
Po Среднеквадратичная выходная мощность d = 0,5%
Vs =±35V
RL = 8W
Vs =±31V
RL = 6W
Vs = ±27V
RL = 4W


60

60

60


70

70

70
Вт
d Коэффициент гармоник Po = 5W
f = 1kHz
Po = 0,1 to 50W
f = 20Hz to 20kHz

0,005




0,1
%
SR Скорость нарастания входного напряжения 7 10 В/мс
eN Общий уровень шумов A = curve
f = 20Hz to 20kHz

1

2
5
мВ
fL, fH Частотный диапазон Po = 1W 20Hz to 20kHz
RI Входное сопротивление 100 кОм
SVR Уровень подавления f = 100Hz
Vripple = 0.5Vrms
60 75 Дб
Тs Температура срабатывания защиты 145 °C
VST on Порог включения Stand-by 1,5 В
VST off Порог выключения Stand-by 3,5 В
VM on Порог включения Mute 1,5 В
VM off Порог выключения Mute 3,5 В

Способы применения:

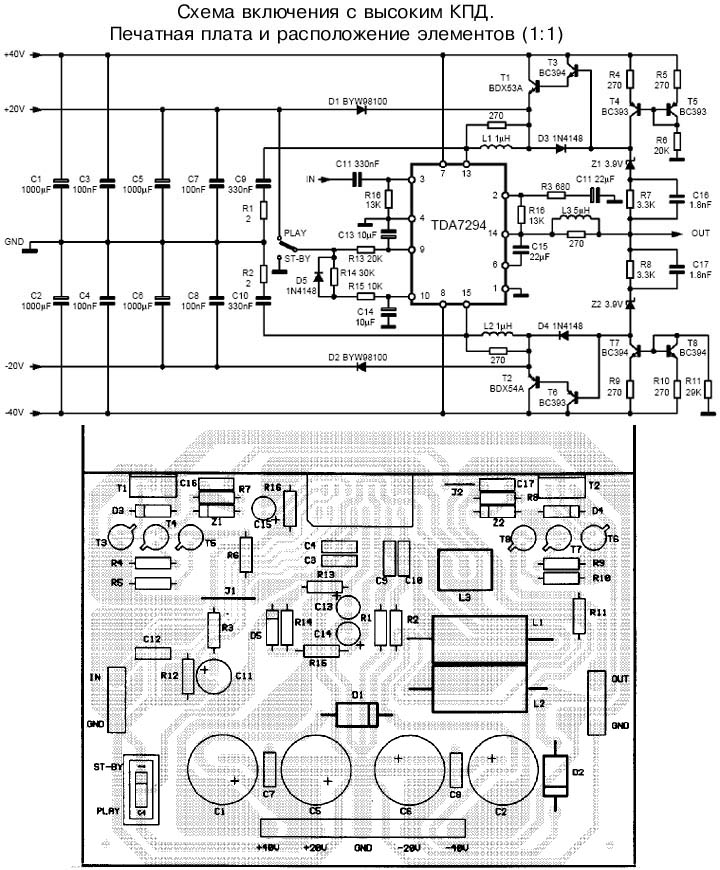

Усилитель с высоким КПД. Создание мощных усилителей ограничивается мощностью рассеивания и напряжением питания, что приводит к снижению КПД в усилителях класса AB. Описанная ниже схема включения позваляет добиться высокого КПД. Ее применение возможно в Hi-Fi аппаратуре и автомобильных аудио-системах. TDA7294 монолитная интгральная схема с рабочим напряжением 80 В и выходным током до ╠10 А. Это позволяет использовать устройство в очень мощных (пиковая мощность до 180 Вт, коэффициент нелинейных искажений 10% при нагрузке 4 Ома) усилителях, единственный недостаток - мощность рассеивания едва поддается управлению в верхнем диапазоне мощности. А также при различных нагрузках 4, 6 и 8 Ом, используя широкий диапазон питающего напряжения (30-50 В), получать примерно одинаковую выходную мощность. Ниже приведена схема АВ усилителя с высоким КПД. Для нормальной работы усилителя необходим радиатор с тепловым сопротивление 0,038 градусов цельсия/ватт. Усилитель с высоким КПД имеет следующие характеристики, при напряжении питания +40V/+20V/-20V/-40V и частоте 1 кГц:
Мощность 150 Вт, коэффициент нелинейных искажений 10% при нагрузке 4 Ом
Мощность 120 Вт, коэффициент нелинейных искажений 1% при нагрузке 4 Ом
Мощность 100 Вт, коэффициент нелинейных искажений 10% при нагрузке 8 Ом
Мощность 80 Вт, коэффициент нелинейных искажений 1% при нагрузке 8 Ом

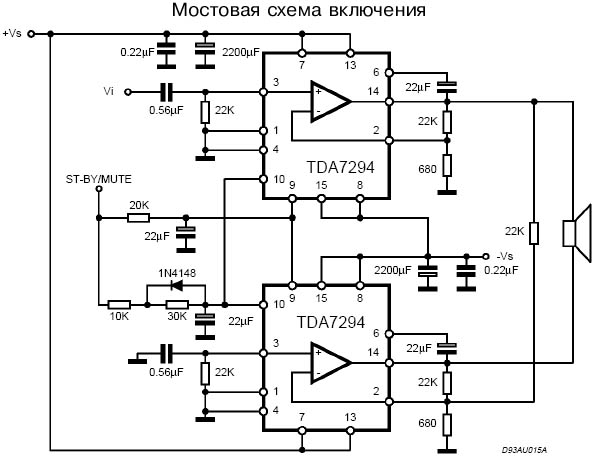

Мостовая схема включения: Ниже приведена мостовая схема включения TDA7294. При такой схеме Сопротивление нагрузки не должно быть менее 8 Ом. Это схема была разработана для высококачественного HI-FI/TV сабвуфера. Обладает следующими характеристиками:
Высокая мощность с ограниченным напряжением питания.
Достаточно высокая выходная мощность при значительном сопротивлении нагрузки (до 16 Ом)
С сопротивлением нагрузки 8 Ом и питанием ±25 В максимальная мощность составила 150 Вт, с сопртивлением нагрузки 16 Ом и питанием ╠35 В максимальная мощность составила 170 Вт.
