5-ти полосный стерео эквалайзер с регулировкой громкости и баланса
Рассматриваем схему эквалайзера с 5-ю полосами регулировки, а также с регулировкой уровня сигнала и баланса на микросхеме CXA1352AS от Sony. Регулировки происходят одновременно по двум каналам, что делает эту схемку удобной для встраивания в какой нибудь простенький стерео усилитель.
Основные параметры схемы следующие:
Напряжение питания, В . . . . . . . . . 4...10
Потребляемый ток, мА. . . . . . . . . . 8
Количество полос эквалайзера. . . . . . 5
Диапазон регулировки, дБ. . . . . . . . 12...+14
Диапазон регулировки громкости, дБ. . . 94...0
Диапазон регулировки баланса, дБ. . . . 66...0
Коэффициент гармоник, % . . . . . . . . 0,25
Отношение сигнал/шум, дБ. . . . . . . . 93

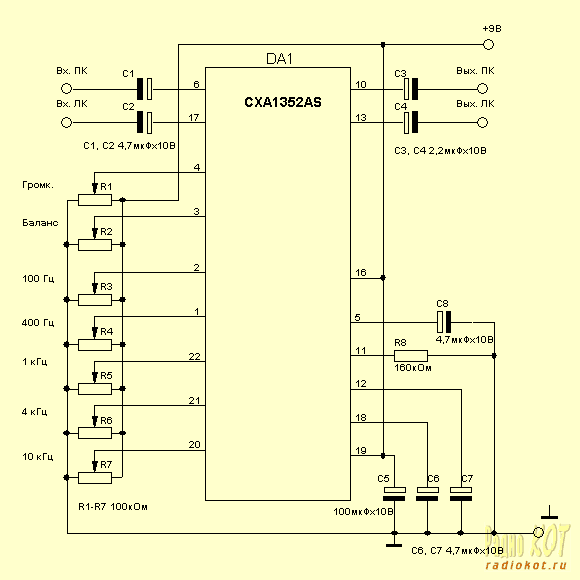

Схема обезображена на рисунке:
Резистор R1 регулирует уровень сигнала, R2 - баланс, резисторы R3-R7 усиливают/ослабляют выбранную частоту.
Схема из разряда "спаяю перед ужином".
Обозначение на схеме |
Номинал |
C1 |
4,7мкФх10В |
C2 |
4,7мкФх10В |
C3 |
2,2мкФх10В |
C4 |
2,2мкФх10В |
C5 |
100мкФх10В |
C6 |
4,7мкФх10В |
C7 |
4,7мкФх10В |
C8 |
4,7мкФх10В |
|
|
R1 |
100кОм (переменный) |
R2 |
100кОм (переменный) |
R3 |
100кОм (переменный) |
R4 |
100кОм (переменный) |
R5 |
100кОм (переменный) |
R6 |
100кОм (переменный) |
R7 |
100кОм (переменный) |
R8 |
160кОм |
|
|
DA 1 |
CXA1352AS |
