Стерео усилитель TA7280P, TA7281P от фирмы Toshiba

Особенности:
Рабочее напряжение питания 18 B
Выходная мощность 5.8W (22W при мостовой схеме включения)
Низкий уровень искажений
Низкий уровень шума
Высокий КПД
Защита от короткого замыкания и перегрузки
Тепловая защита

Описание: Микросхемы TA7280P и TA7281P аудио стереоусилители производства Toshiba. Они разработаны для создания мощных, малошумящих усилителей мощности с высоким КПД. Устройства содержат различные типы защиты: от короткого замыкания, от перегрева и перегрузки. Возможные способы применения - автомагнитолы и усилители мощности. Температурный режим работы от -30 до +85 градусов. Усилитель выпускается в корпусе HZIP12, в двух конфигурациях, с прямым (TA7280P) и зеркальным (TA7281P) отображением выводов - для удобства создания мостовой схемы включения.

Тестовые напряжения на выводах микросхем,
при Vcc=13,2V, TA=25 °C, в режиме стерео
Номер вывода 1 2 3 4 5 6 7 8 9 10 11 12
TA7280P 1,5 1,5 GND 1,5 1,5 6,4 6,4 12,3 GND Vcc 12,3 6,4
TA7281P 6,4 12,3 Vcc GND 12,3 6,4 6,4 1,5 1,5 GND 1,5 1,5
Предельно допустимые параметры и температурные характеристики
Обозначение Параметр Значение Единица измерения
Vcc (surge) Пиковое напряжение (0,2 сек) 45 В
Vcc (max) Максимальное рабочее напряжение 25 B
Vcc Рабочее напряжение 18 В
Iout (peak) Максимальный выходной ток 4,5 А
PD Мощность рассеивания 25 Вт
Top Температура окружающей среды -30 + 85 °C
Tstr Температура хранения -55 +150 °C
Электрические характеристики при VS=13,2V, RL=4 Ом, Rg = 600 Ом, Ta=25°C, f =1 kHz
Параметр Обозн. Режим Условия Мин. Тип. Макс. Ед. изм.
Ток покоя Iccq DUAL Vin=0 - 80 145 мА
Выходная мощность Pout1 BLT THD=10%, VS=14,4V - 22 - Вт
Pout2 BLT THD=10% 16 19 - Вт
Pout3 BLT THD=1% 12 15 - Вт
Pout4 DUAL THD=10% 5 5,8 - Вт
Напряжение разбалансирования Voff BLT Vin=0 - 0 0,35 В
Коэффициент нелинейных искажений THD 1 BLT Pout=4 Вт, GV=40 дБ - 0,03 0,25 %
THD 2 DUAL Pout=1 Вт - 0,06 0,3 %
Коэффициент усиления GV 1 BLT Vout=0,775 В - 40 - дБ
GV 2 DUAL Vout=0,775 В 50 52 54 дБ
Выходной уровень шумов VNO 1 BLT Rg=0, DIN45450 noise filter - 0,14 - mVrms
VNO 2 DUAL Rg=10кОм, Полоса 20Гц-20кГц - 0,7 1,5 mVrms
Коэффициент подавления пульсаций R.R. 1 BLT fripple=100 гЦ, Vripple=0,775Vrms - -52 -40 дБ
R.R. 2 DUAL fripple=100 гЦ, Vripple=0,775Vrms - -52 -40 дБ
Коэффициент наводок C.T. DUAL Vout=0,775Vrms - -57 - дБ
Входное сопротивление RIN DUAL f=1 кГц - 33 - кОм

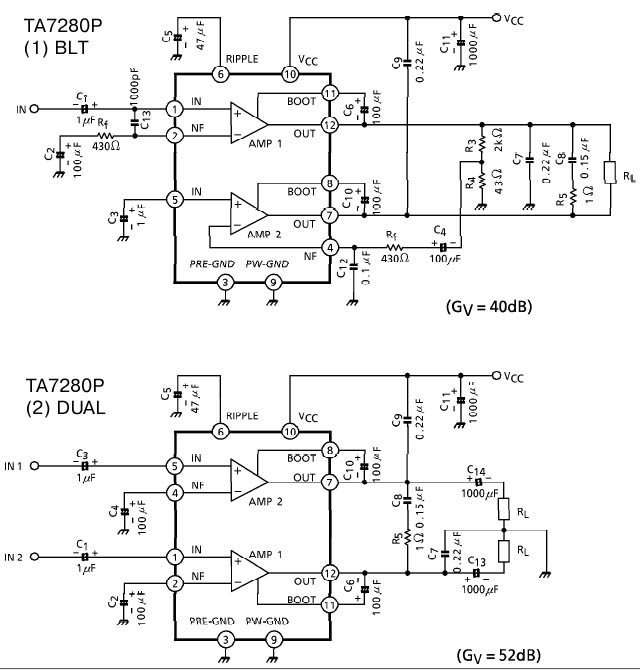

Типовые схемы включения TA7280P

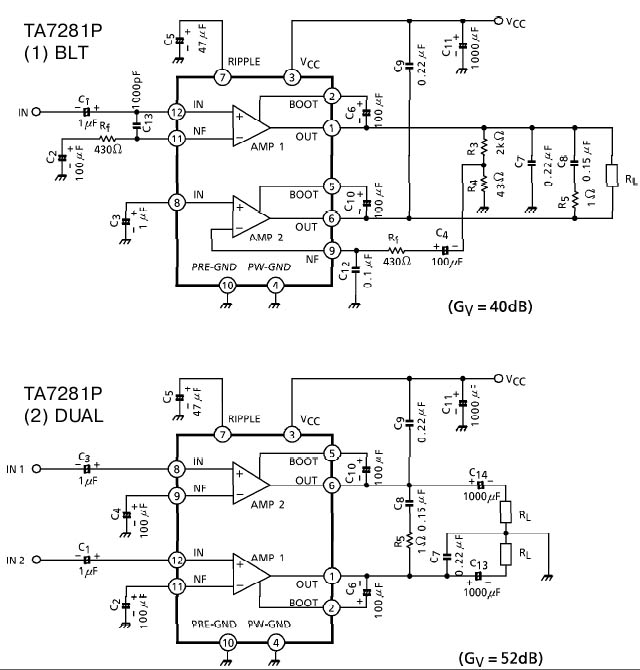

Типовые схемы включения TA7281P
