TDA8925 - выходной каскад усилителя класса D фирмы Philips

Особенности:
Рабочее напряжение питания
от +7.5 V до +30 V
Высокая выходная мощность
Включение нагрузки -
стереофонический несимметричный выход Низкий уровень шума и искажений
Наличие диагностического вывода
Защита от статического электричества
КПД более 94 %
Не требует применения радиатора

Область применения:
Телевизоры
Музыкальные центры
Мультимедийные системы
Прочая аудиоаппаратура

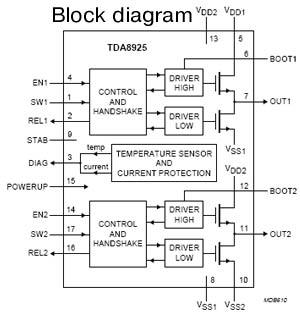

Описание: Микросхема TDA8925 представляет собой выходной каскад усилителя мощности звуковой частоты класса D производства фирмы Philips Semiconductors. Выходная мощность при нагрузке 8 Ом составляет от 2х15 Вт. Ключевой режим работы силового каскада позволяет работать с КПД более 94%, при этом не требуется наличие радиатора. Микросхема TDA8925 питается от двухполярного источника с напряжением от ±7,5 до ±30V и имеет потребляемый ток около 25 mA. Микросхема имеет в наличии диагностический вывод, напряжение низкого уровня на котором сигнализирует либо перегреве выходного каскада либо о коротком замыкании в цепи нагрузки. Имеется защита выводов от статического электричества. Микросхема TDA8925 выполнена в 17-выводном корпусе RDBS17P или DBS17P (последний отличается длинной ножек) для обычного печатного монтажа. Обозначаются следующим образом, в корпусе RDBS17P наименование TDA8925ST, в корпусе DBS17P наименование TDA8925J

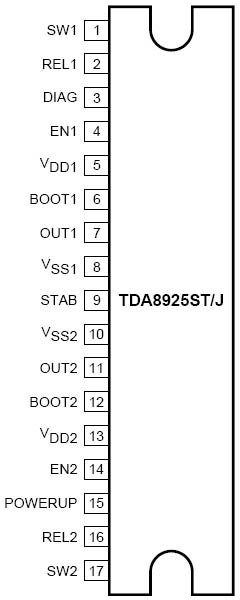

Назначение выводов TDA8925
Обозн. Вывод Описание Рисунок
SW1 1 Цифровой вход. Канал 1
REL1 2 Цифровой выход. Канал 1
DIAG 3 Диагностический выход
EN1 4 Разрешающий сигнал. Канал 1
VDD1 5 Напряжение питания. Канал 1
BOOT1 6 Загрузочный конденсатор. Канал 1
OUT1 7 Выход. Канал 1
VSS1 8 Общая шина. Канал 1
STAB 9 Выход внутреннего стабилизатора
VSS2 10 Общая шина. Канал 2
OUT2 11 Выход. Канал 2
BOOT2 12 Загрузочный конденсатор. Канал 2
VDD2 13 Напряжение питания. Канал 2
EN2 14 Разрешающий сигнал. Канал 2
POWERUP 15 Вход переключения микросхемы
REL2 16 Цифровой выход. Канал 2
SW2 17 Цифровой вход. Канал 2

Описание выводов: На цифровых выходах REL1 и REL2 сигнал изменяется синхронно с задержкой с сигналом на входе SW1 и SW2 соответственно. Диагностический выход имеет открытый сток. Низкий уровень - активный, срабатывает по превышению температуры 150╟С и тока - 3 А. Защита от короткого замыкания в нагрузке реализуется следующим образом. При росте потребляемого микросхемой тока и достижении значения 3 А, срабатывает внутренний детектор, на выводе "e;DIAG"e; формируется низкий потенциал, который можно использовать для управления входом включения микросхемы - "e;POWERUP"e; В рабочем режиме на этом выводе должен быть уровень не менее VCC+5 В.

Предельно допустимые параметры и температурные характеристики
Обозначение Параметр Значение Единица измерения
Vcc (max) Максимальное рабочее напряжение 30 B
Iout (peak) Максимальный выходной ток 3,5 А
Top Температура окружающей среды -40 + 85 °C
Tstr Температура хранения -55 +150 °C
Электрические характеристики при Vp=+15V, Ta=25°C
Параметр Обозн. Условия Мин. Тип. Макс. Ед. изм.
Питание
Напряжение питания Vp - +7.5 +15 +30 V
Ток покоя IQ(tot) Без нагрузки - 25 45 mA
С нагрузкой - 5 10
Внутренний стабилизатор (STAB)
Выходное напряжение стабилизатора VO(STAB) Относительно VSS 11.7 13 14.3 V
Импульсные входы (SW1 и SW2)
Высокий уровень VIH Относительно VSS 10 - 15 V
Низкий уровень VIL 0 - 2
Входы контроля (REL1 и REL2)
Высокий уровень VIH Относительно VSS 10 - 15 V
Низкий уровень VIL 0 - 2
Диагностический выход (DIAG, открытый сток)
Низкий уровень VIL 0 - 1 V
Ток утечки ILO - - 50 mkA
Входы разрешения (EN1 и EN2)
Высокий уровень VIH Относительно VSS 10 - 15 V
Низкий уровень VIL 0 - 2
Напряжение гистерезиса VEN(hys) - - 4 - V
Входной ток II(EN) - - - 300 mkA
Вход включения микросхемы (POWERUP)
Операционное напряжение VPOWERUP Относительно VSS 5 - 12 V
Входной ток II(POWERUP) VPOWERUP=12V - 100 170 mkA
Температурная защита
Температура срабатывания TDIAG VDIAG=VDIAG(LOW) 150 - - oC
Гистерезис THYS VDIAG=VDIAG(LOW) - 20 - oC
Токовая защита
Уровень тока защиты IO(ocpl) - - 3.5 - A

Электрические характеристики микросхемы TDA8925 по переменному току: При условиях VP = +15 V; Tamb = 25 °C; Номинальная выходная мощность усилителя при сопротивлении нагрузки RL = 8 Ом составляет 12 ватт при уровне гармонических искажений (THD = 0.5 %) и 15 ватт при уровне гармонических искажений (THD = 10 %). При сопротивлении нагрузки RL = 6 Ом номинальная выходная мощность усилителя составит 16 ватт при уровне гармонических искажений (THD = 0.5 %) и 20 ватт при уровне гармонических искажений (THD = 10 %). Общий номинальный уровень гармонических искажений при выходной мощности 1 ватт составляет 0.05% на частоте fi = 1 кГц и 0.2 % на частоте fi = 10 кГц. КПД усилителя при выходной мощности Po = 2 х 15 Вт и частоте fi = 1 кГц составляет 94%. Рабочий диапазон частот при типовом включении микросхемы имеет диапазон от 22 Hz до 20 kHz.

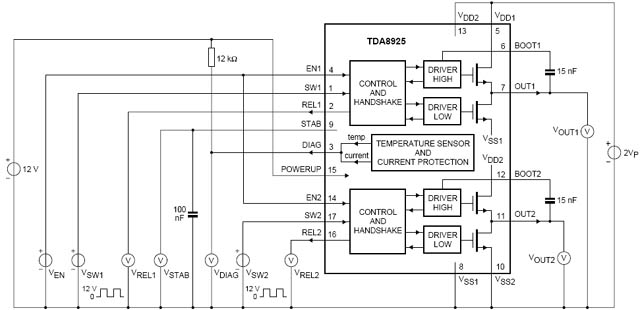

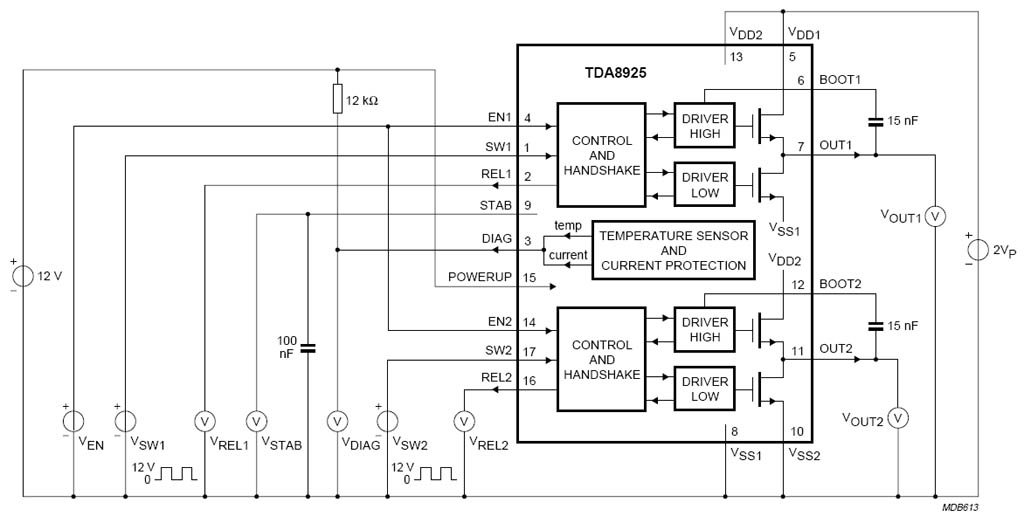

Тестовая схема включения TDA8925 (увеличенный размер здесь)

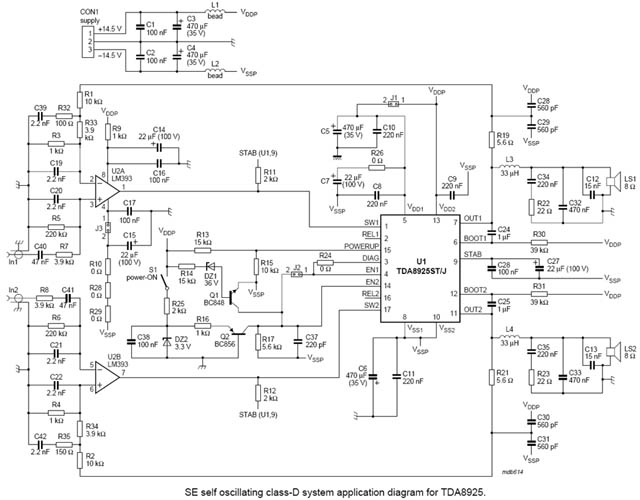

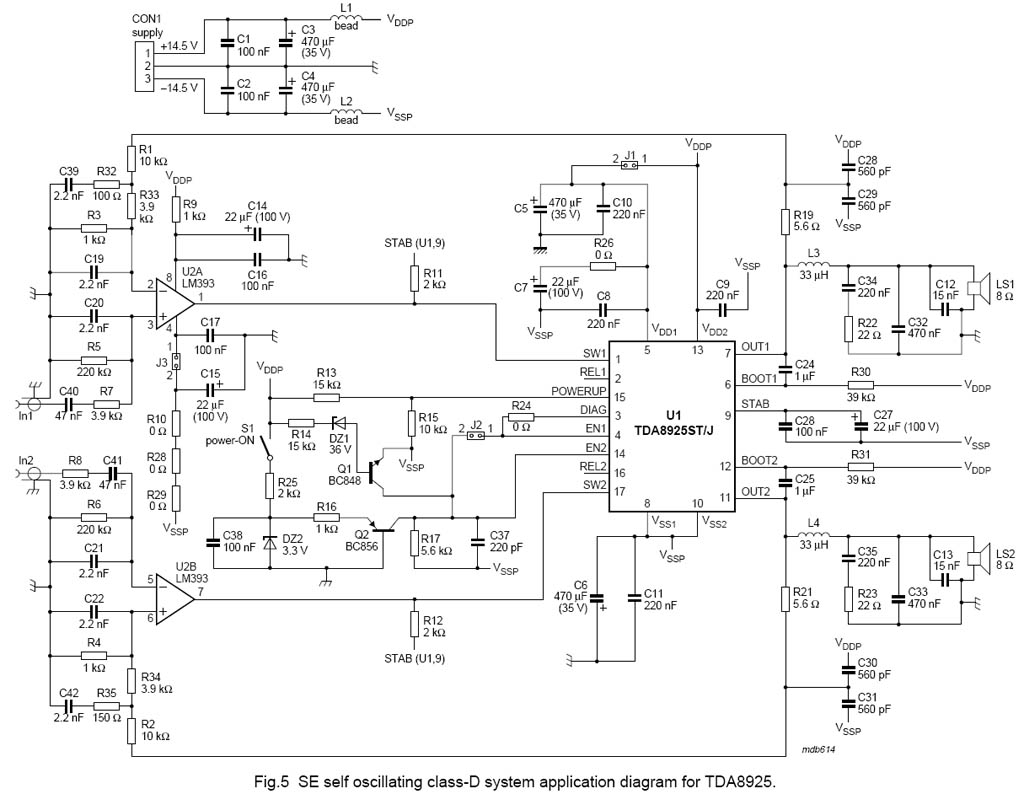

Типовая схема включения TDA8925 (увеличенный размер здесь)

На рисунке выше представлена типовая схема включения TDA8925 в усилителе мощности класса D со стереофоническим нессиметричным выходом. При сборке усилителя надо учитывать, что корпус микросхемы внутрене соединен с напряжением питания VSS. В увеличенном размере схему можно посмотреть здесь. Ниже приведены рисунок печатной платы, рисунок с раположением SMD компонентов со стороны проводников и рисунок с расположением обычных деталей с внешней стороны платы.

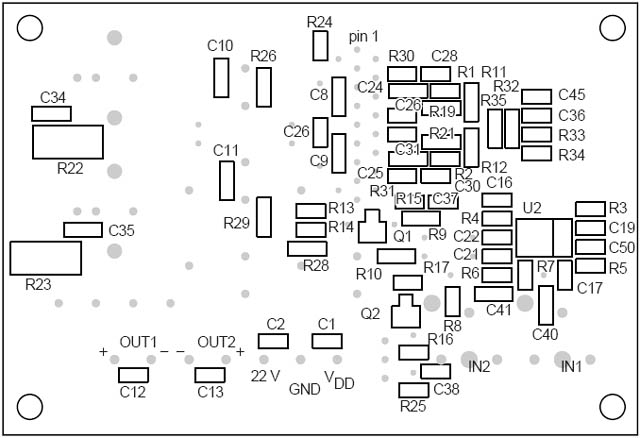

Расположение SMD компонентов со стороны проводников

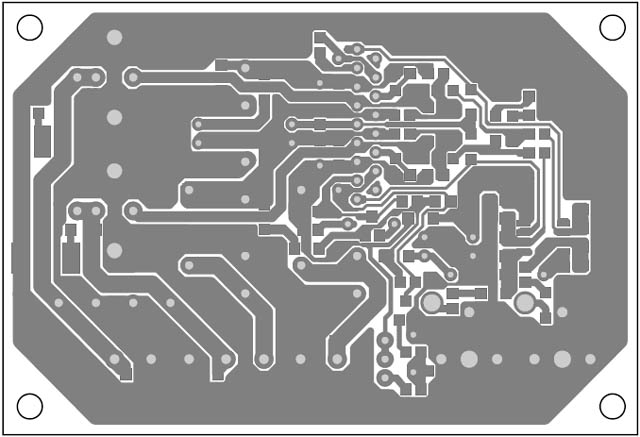

Печатная плата со стороны проводников

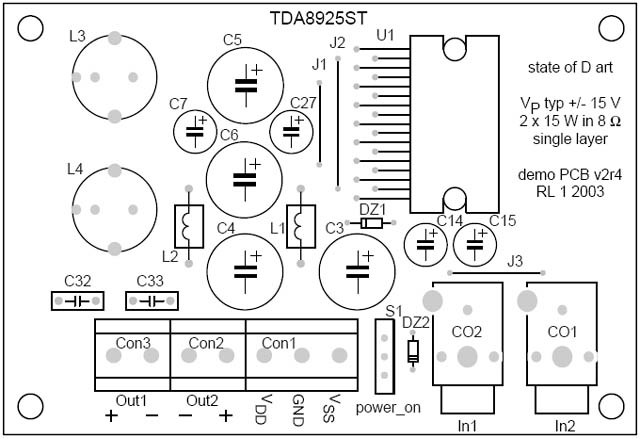

Расположение элементов с внешней стороны PCB
