Однотактные ламповые усилители

     Составление и комментарии А.И.Шихатов, 2001 год

     Самые простые по схемотехнике - однотактные усилители. Но это простота кажущаяся. Собранный из исправных деталей усилитель действительно заработает сразу. Но налаживание потребует усилий, особенно доводка выходного трансформатора. К нему предъявляются противоречивые требования. Для лучшей передачи низких частот требуется увеличивать индуктивность первичной обмотки (и сечение сердечника). А это ведет к увеличению полей рассеяния и паразитной емкости, что ухудшает передачу высоких частот. Секционирование обмоток помогает, но готовых рецептов нет. Кроме того, в однотактных усилителях для уменьшения намагничивания сердечника током анода он выполняется разрезным, с немагнитной прокладкой. Ее толщина и материал влияют на все параметры трансформатора. Есть и другие вредные факторы - входная емкость каскада, например. В общем, широкополосный усилитель - вещь серьезная. С полосовыми задача упрощается, но об этом в свое время.

     Скептики уверяют, что некоторые схемы вообще звучать не могут "по определению". Вот одна схем, которая производит именно такое впечатление. Но все-таки она работала!


За сохранность CD-проигрывателей не отвечаю!

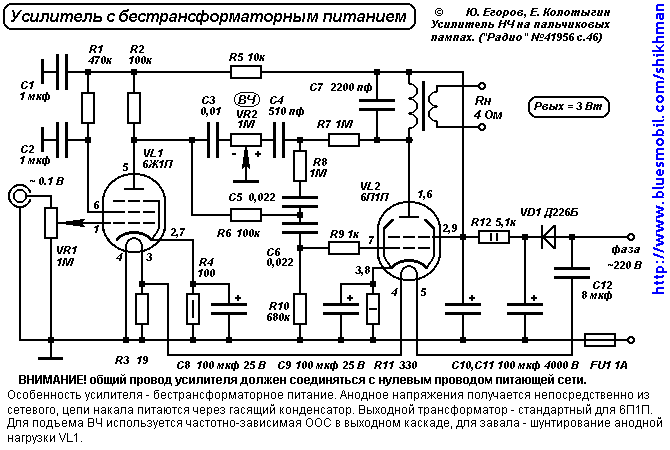

рис.1

     Это схема взята в качестве отправной точки. Усилитель выполнен на новых тогда пальчиковых лампах, по классической схеме на пентодах без общей ООС. Интересно решена цепь регулировки тембра ВЧ, но реально работать "на подъем" она может только при высококачественном выходном трансформаторе. Поскольку усилитель предназначался для электропроигрывателя, на силовом трансформаторе сэкономили. Если кроме звукоснимателя ничего больше к нему не подключать, электробезопасность с некоторой натяжкой соблюдается.
Хорошо жить в цивилизованных странах - розетки правильные. Вот фаза, вот нейтраль, вот ноль. И во всех розетках почему-то одинаково. А у меня в квартире, например, часть выключателей стояла не в фазном проводе, а в нулевом. Что уж после этого от розеток требовать...

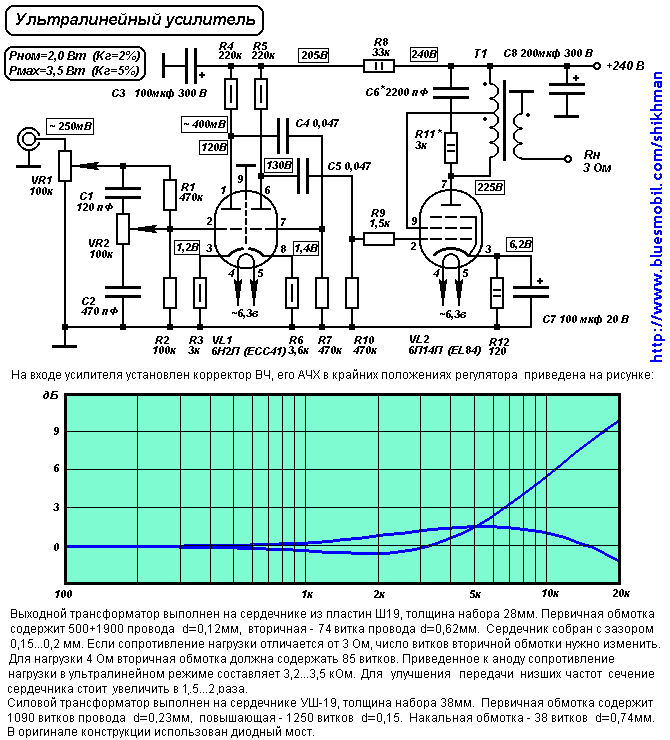

     От пентодов в первом каскаде отказались довольно быстро. Два триодных каскада справлялись с этой задачей не хуже, а качество звучания возросло. Дальнейшее улучшение принесли ультралинейные схемы выходных каскадов. В таком включении экранная сетка присоединяется к отводу первичной обмотки выходного трансформатора. Возникающая при этом местная ООС значительно снижает выходное сопротивление каскада и повышает его линейность, причем усиление снижается ненамного. Правда, ультралинейная схема в основном использовалась в двухтактных усилителях. Ниже приведена схема типичного однотактного усилителя с ультралинейным выходным каскадом.


рис.2

     Номиналы деталей в регуляторе тембра скорректированы с учетом современных требований - в оригинале они только горбатили АЧХ на 5 кГц. Впрочем, подъем ВЧ тогда вообще применяли редко. Варианты этой схемы буйно расцвели в эпоху совнархозов, когда партия и правительство решили завалить страну дешевыми радиотоварами. Ультралинейный каскад исчез, регулятор тембра упростили, а силовой трансформатор нередко упраздняли вообще или ставили только накальный. Экономили на всем, и это заметно. Звучание проигрывателей в картонных чемоданах помнят многие - неплохая середина, а больше ничего нет.
    При повторении схемы можно отказаться от регулятора тембра, а вместе с ним исключить первый каскад усиления. Тогда в двухканальном варианте для драйвера понадобится только один двойной триод. Можно также ввести неглубокую ООС с выхода усилителя в цепь катода первого или второго каскада.

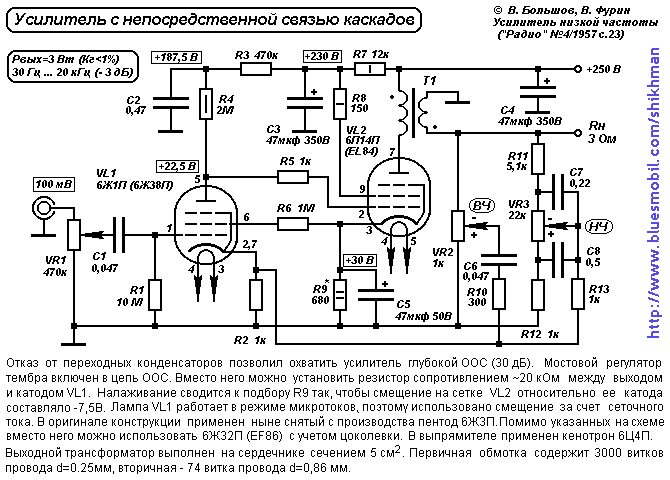

     Повышению глубины ООС в ламповых усилителях препятствует набег фазы на разделительных конденсаторах. Для устранения этого недостатка межкаскадная связь должна быть непосредственной. И такая схема появилась:


рис.3

     Поскольку при низком анодном напряжении крутизна лампы снижается, для получения необходимого усиления пришлось использовать пентод. Триоды с необходимыми характеристиками появились позже. Еще одна изюминка схемы - включение мостового регулятора тембра в цепь общей ООС усилителя. Достоинство этого решения в том, что при максимальном подъеме АЧХ исключается перегрузка по входу. Если регулировка производится в предварительном усилителе, риск такой перегрузки есть. Поэтому включение регуляторов в цепь ООС усилителя мощности применялось долгое время и в усилителях на транзисторах и микросхемах. Качество звучания, кстати, от этого явно выигрывает.

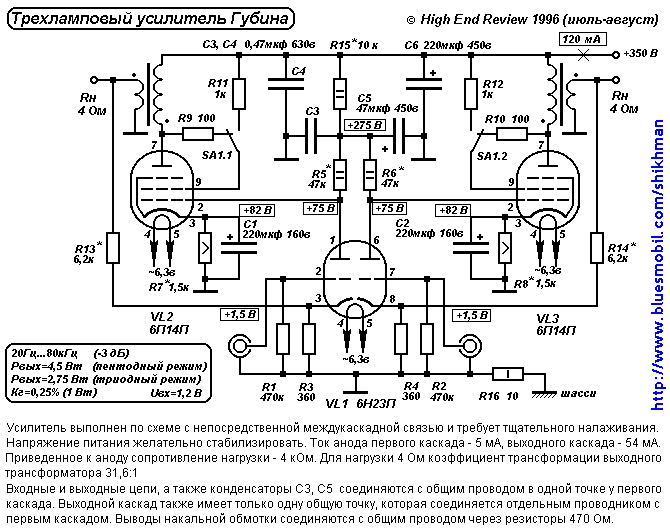

     Прямой наследник этой схемы - усилитель Губина, неизменный участник выставок Hi-End. Он может работать с пентодным и триодным включением ламп выходного каскада. Для полного счастья можно предусмотреть и ультралинейный вариант.


рис.4

     Однако у схем с непосредственной связью есть и недостатки. Первый - необходимость подавать анодное напряжение только после прогрева катодов. В противном случае высокое напряжение на сетках может вывести лампы из строя или сократить срок их службы. Для этого нужно использовать устройства задержки подачи анодного напряжения, или выполнить выпрямитель на кенотроне с большой тепловой инерцией катода. На худой конец можно использовать отдельный тумблер для анодного напряжения, но это не слишком удобно.
     Второй недостаток - противоречие между экономичностью и качеством звучания. При использовании в выходном каскаде автоматического смещения приходится либо снижать анодное напряжение драйвера, либо смириться с увеличением мощности, рассеиваемой на резисторе в цепи катода.

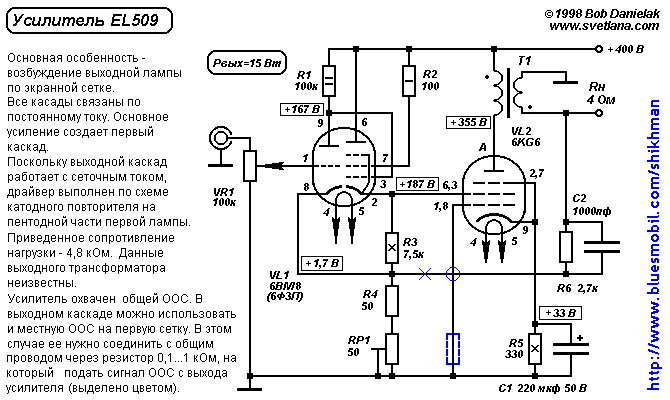

     Интересное решение этой проблемы следующее, можно подать сигнал в цепь экранной сетки выходного пентода, постоянное напряжение на ней обычно близко к анодному напряжению драйвера. Резистор автоматического смещения при этом может иметь относительно небольшое сопротивление. Правда, крутизна по экранной сетке значительно ниже, но зато и линейность лучше. Первая сетка при этом заземляется, а пентод превращается в своеобразный триод, работающий с сеточным током (режим А2). Но драйвер придется умощнять катодным повторителем.


рис.5

     Кстати, если первую сетку выходного пентода не заземлять напрямую, ее можно использовать для подачи сигнала местной ООС, в том числе и частотно-зависимой. А это уже путь к созданию полосового усилителя без отдельного кроссовера.

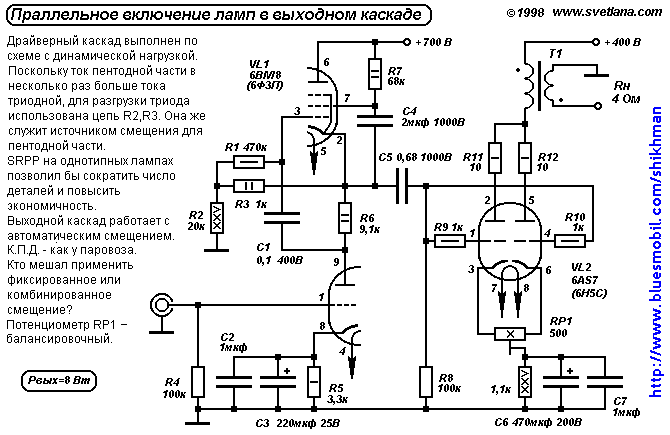

     Сходное решение драйвера используется и в другом усилителе. Он попал сюда из-за параллельного включения триодов выходной лампы. Однако минусов там немало, прежде всего - чудовищная расточительность. Из всей потребляемой усилителем мощности почти треть приходится на цепи смещения. Гораздо разумней было бы использовать для смещения отдельные выпрямители, а в драйвере - SRPP на двойном триоде средней мощности.


рис.6
