УКВ ЧМ приемник 64-108 МГц

Cовременный высокочувствительный карманный УКВ радиоприемник с наушниками и с простым, удобным управлением, который Вы можете собрать самостоятельно или из набора МАСТЕР КИТ NS065, рассчитан на работу в диапазоне 64-108 МГц. В отечественном поддиапазоне он принимает станции в монофоническом режиме, а в FM диапазоне - в стереофоническом.

Напряжение питания радиоприемника: 9-12 В. Ток потребления при средней громкости составляет не более 50 мА, чувствительность - не менее 5 мкВ/м, к выходу приемника можно подключить наушники или динамик с сопротивлением 8 Ом или больше. Усилитель имеет достаточно высокую выходную мощность 0,5 Вт.

Радиоприемник будет полезен в походе, на прогулке и на даче.

Принципиальная электрическая схема радиоприемника приведена на рис. 1.

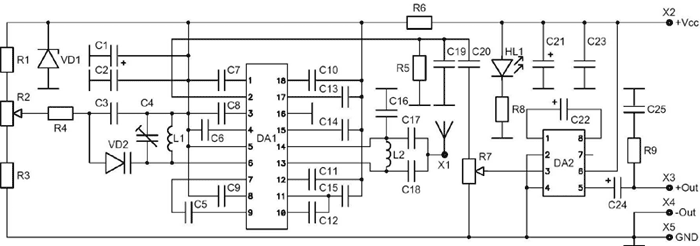

Рисунок 1. Схема электрическая принципиальная

Радиоприемник состоит из двух конструктивно объединенных узлов - УКВ ЧМ тюнера и усилителя низкой частоты.

УКВ ЧМ тюнер выполнен на микросхеме TDA7000 (DA1) производства фирмы PHILIPS, которая представляет собой полностью интегрированный УКВ приемник от антенного входа до выхода низкой частоты, выполненный в одном корпусе. В тракт УКВ приемника входят: входной колебательный контур, настроенный на частоту принимаемой станции, перестраиваемый гетеродин, с помощью которого происходит настройка на волну станции, смеситель, обеспечивающий фильтрацию полезного сигнала из помех, частотный детектор, отделяющий сигнал от частотно-модулирующей несущей и предварительный усилитель низкой частоты. Микросхема DA1 требует минимального количества внешних элементов. Контур, состоящий из катушки индуктивности L1, варикапа VD2 и емкостей С3, С4, обеспечивает настройку на необходимую радиостанцию. Перестройка осуществляется при помощи многооборотного потенциометра R2 изменяющего напряжение на варикапе VD2 (изменяя его эквивалентную емкость). Входной LC-контур (L2, C16, C17 и С18) снижает влияние радиочастотных помех на прием.

УНЧ выполнен на микросхеме LM386N-1 (DA2), представляющей собой одноканальный усилитель мощности низкой частоты и предназначенной для использования в малогабаритной радиоаппаратуре с батарейным питанием.

Светодиод HL1 индицирует наличие напряжения питания. Потенциометром R7 регулируется уровень громкости.

Напряжение питания подается на контакты X2 (+) и Х5 (-).

Громкоговоритель подключается к контактам Х3(+) и Х4(-).

Конструктивно радиоприемник выполнен на печатной плате из фольгированного стеклотекстолита, на которой также размещены органы настройки, индикации и управления.

Монтажная плата приемника приведена на рис. 2. В качестве монтажной платы можно использовать, так называемую плату-слепыш, которая продается в магазинах радиодеталей или фирменную печатную плату из набора МАСТЕР КИТ.

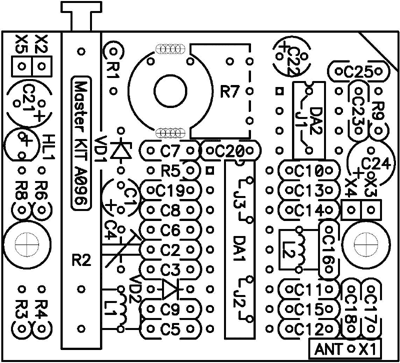

Рисунок 2. Монтажная схема приемника

Все радиоэлементы, входящие в комплект, устанавливаются на печатной плате методом пайки. Для удобства монтажа на плате показано расположение элементов.

Все необходимые для сборки элементы показаны в таблице:

Таблица. Перечень элементов

Позиция Наименование
Кол.
C1 10 мкФ/16 B
1
C2, C6 0,01 мкФ
2
C3, C10 220 пФ
2
C5, С15 3300 пФ
2
C7 0,15 мкФ
1
C8 0,022 мкФ
1
C9 180 пФ
1
C11 150 пФ
1
C12, С13 330 пФ
2
C14, С23 0,1 мкФ
2
C16, С19 1800 пФ
2
C17 56 пФ
1
C18 39 пФ
1
C20 0,22 мкФ
1
C21, С24 220 мкФ/16 В
2
C25 0,047 мкФ
1
DA1 TDA7000
1
DA2 LM386N-1
1
HL1 Светодиод АЛ 307 красный
1
R1, R3, R4 4,7 кОм
3
R2 100 кОм, многооборотный СП3-36
1
R5 22 кОм
1
R6 390 Ом
1
R7 51 кОм
1
R8 1 кОм
1
R9 10 Ом
1
VD1 Стабилитрон на напряжение стабилизации 5 В
1
VD2 KB121A или КВ121Б
1


Для правильного монтажа время пайки каждого контакта не должно превышать 2-3 секунды. Для работы Вам потребуется малогабаритный паяльник мощностью не более 25 Вт с хорошо заточенным жалом. Для пайки используйте свинцово-оловянный припой марки ПОС61М или аналогичный, а также жидкий неактивный флюс для радиомонтажных работ (например, 30% раствор канифоли в этиловом спирте или стандартный флюс ЛТИ-120).

На рис. 3 - 5 показаны цоколевки используемых полупроводниковых компонентов.

Рисунок 3. Цоколевка диода

Рисунок 4. Цоколевка светодиода

Рисунок 5. Цоколевка варикапа

Бескаркасные катушки L1, L2 изготавливаются самостоятельно из медного изолированного провода. L1 - 5 витков на оправке 3 мм проводом ПЭВ 0.6, а L2 - 6 витков на оправке 5 мм тем же проводом. В качестве оправки для намотки катушек можно использовать хвостовик сверла подходящего диаметра.

Радиоприемник собран на унифицированной плате МАСТЕР КИТ, пожалуйста, обратите внимание на отсутствие в схеме конденсаторов С4 и С22 - это не ошибка.

Установите регулятор громкости в среднее положение, подключите громкоговоритель и подайте напряжение питания.

Перемещаясь по диапазону частот потенциометром R2, определите, в какой его части Вы приблизительно находитесь, по расположению известных радиостанций.

Далее, сжимая - разжимая витки катушки L1 (для этого следует использовать пластиковую или деревянную палочку) необходимо "уложить" диапазон частот 64-108 МГц в диапазон перестройки потенциометра R2.

Катушкой L2 настраивается уверенный прием крайних радиостанций по диапазону.

Внешний вид собранного УКВ радиоприемника показан на рис. 6.

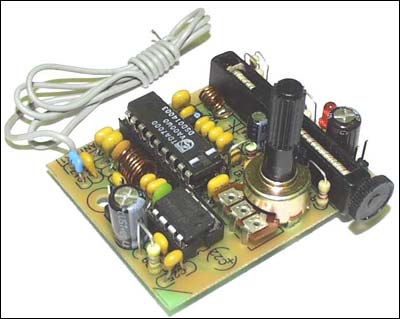

Рисунок 6. Внешний вид УКВ радиоприемника

Полный список наборов доступен на сайте Мастер Кит

Опубликовано: Юный Техник номер 10, 2003 год

Автор: Юрий Садиков
