Активный петлевой вибратор

Активные антенны (рис.1) принадлежат к группе устройств где части антенны есть элементами колебательного контура усилителя. Такие конструкции узкополосны и их трудно настраивать. Если длина кабеля от антенны к телевизору превышает 15...20 м, целесообразно разместить усилитель на антенне. Тогда нет необходимости строить громоздкие конструкции, коэффициент усиления увеличивается за счёт усилителя, компенсируя потери в кабеле, на входе телевизора улучшается соотношение сигнал/шум.

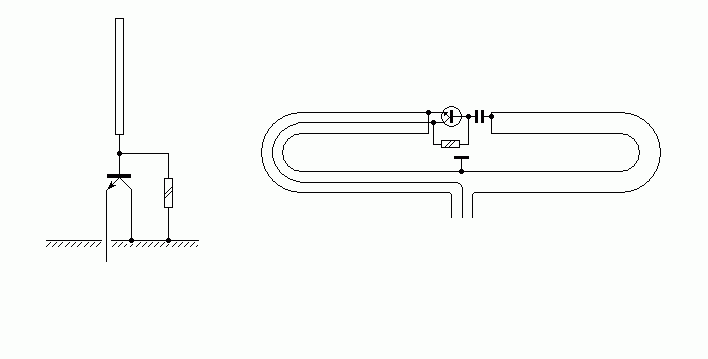

Рис. 1 Схема активной антенны.

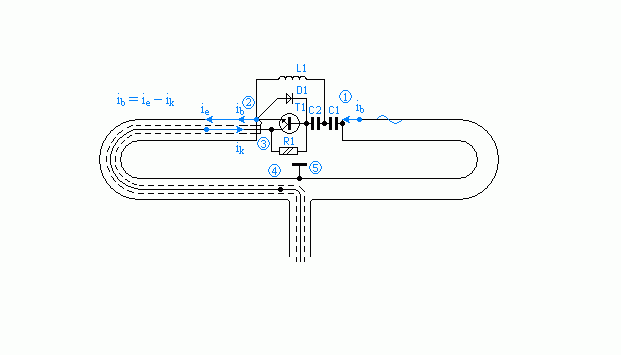

Рис. 2 Схема активного петлевого вибратора с плюсовым питанием.

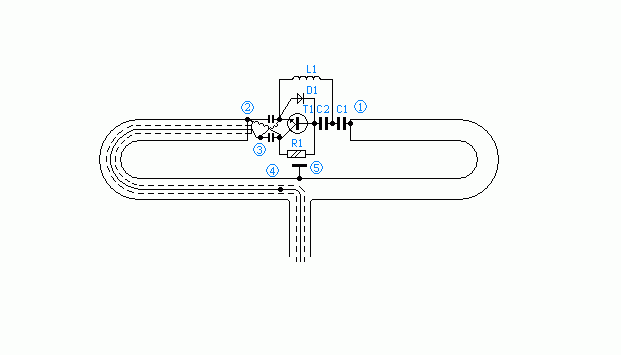

Рис. 3 Схема активного петлевого вибратора с минусовым питанием.

На рис. 2 и рис. 3 апериодический однокаскадный усилитель (использованы транзистори КТ3101, КТ372) вмонтирован непосредственно в вибратор.

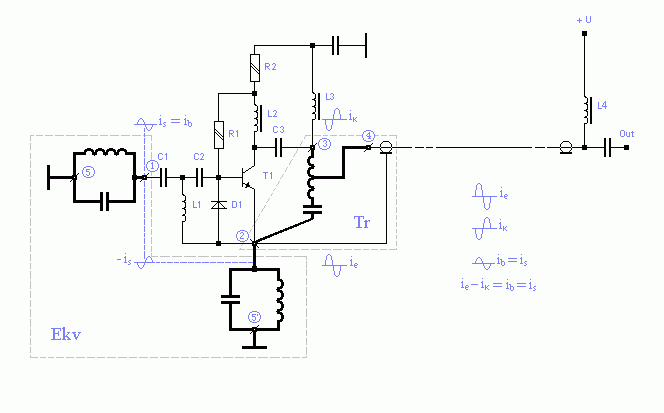

Рис. 4 Схема усилителя и эквивалентная схема вибратора (с плюсовым питанием).

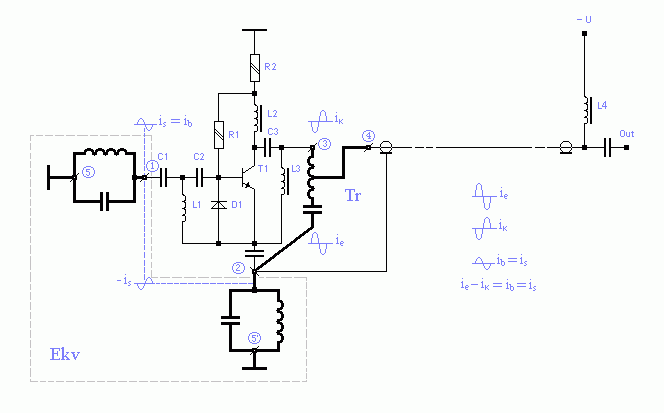

Рис. 5 Схема усилителя и эквивалентная схема вибратора (с минусовым питанием).

На рис. 4 и рис. 5 изображены схемы таких усилителей, где: "Ekv" - эквивалентная схема вибратора, "Tr" - эквивалентная схема четвертьволновой петли, что проходит внутри вибратора и согласовывает выходное сопротивление усилителя с фидером. Четвертьволновая петля достаточно широкополосна.

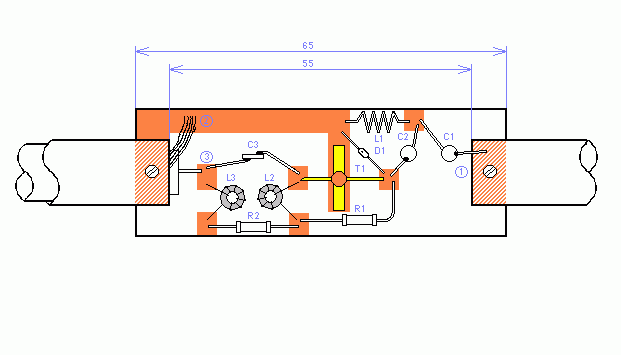

Рис. 6 Монтажная схема усилителя для метрового диапазона.

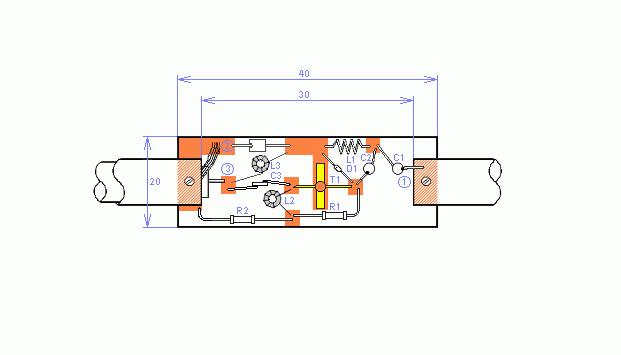

Рис. 7 Монтажная схема усилителя для дециметрового диапазона.

На рис. 6 и рис. 7 показан монтаж усилителей. Необходимо заметить, что такое размещение усилителя поддаётся влиянию внешних климатических факторов от которых необходима защита: от влаги, от конденсата.
