Антенный магистральный усилитель

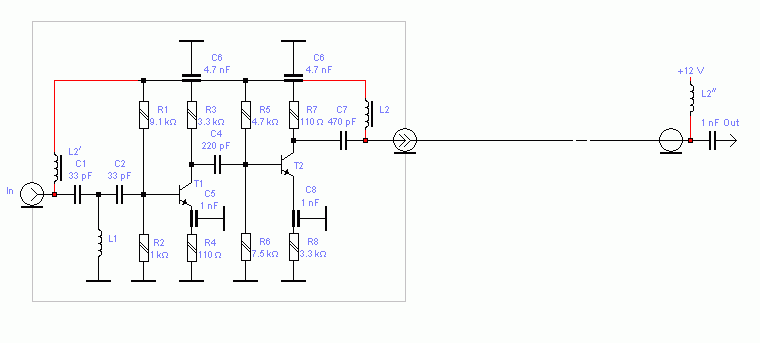

Магистральний усилитель это разновидность апериодического усилителя. Питание апериодического усилителя по кабелю, как показано на рис. 1 (схема магистрального усилителя), может компенсировать потери в длинных линиях.
Антенный магистральный усилитель
Например для усилителя с коэффициентом усиления 24 дБ, кабелей типа РК-75-7-12 и РК-75-7-15 в метровом диапазоне до 220 МГц компенсируются потери через затухание до 160 м, в дециметровом диапазоне до 750 МГц - на расстояние до 60 м. В кабеле типа РК-75-7-11 в диапазоне до 220 МГц - на расстояние до 250 м, а в диапазоне до 750 МГц - на расстояние до 90 м.
