ЭДС и напряжение. Внутреннее сопротивление источников питания

Небольшое дополнение к разговору о батарейках и аккумуляторах, а также - о законе Ома. Прислала ДЖИНА.

Ликбез так ликбез!
Несмотря на то, что многие из посетителей этого сайта являются продвинутыми радиокотами и уже успешно занимаются программированием и конструированием, существуют еще отдельные котята, у которых возникают иногда вопросы, связанные с азами радио- (или даже электро) техники.

Итак, вернемся к азам... По азу- я всех везу! Ой! Это из другой оперы...

Закон Ома. Вот я о чем.

О законе Ома мы уже говорили. Поговорим еще раз - с несколько иной стороны. Не вдаваясь в физические подробности и выражаясь простым кошачьим языком, закон Ома гласит: чем больше э.д.с. ( электродвижущая сила), тем больше ток, чем больше сопротивление, тем меньше ток.

Переведя сие заклинание на язык сухих формул получаем:

I=E/R

где:
I - сила тока,
E - Э.Д.С. - электродвижущая сила
R - сопротивление

Ток измеряется в амперах, э.д.с. - в вольтах, а сопротивление носит гордое имя товарища Ома.
Э.д.с. - это есть характеристика идеального генератора, внутренне сопротивление которого принято считать бесконечно малым. В реальной жизни такое бывает редко, поэтому в силу вступает закон Ома для последовательной цепи (более знакомый нам):

I=U/R

где:
U - напряжение источника непосредственно на его клеммах.

Рассмотрим простой пример.

Представим себе обычную батарейку в виде источника э.д.с. и включенного последовательно с ним некоего резистора, который будет олицетворять собой внутреннее сопротивление батарейки. Подключим параллельно батарейке вольтметр. Его входное сопротивление значительно больше внутреннего сопротивления батарейки, но не бесконечно большое - то есть, через него потечет ток. Величина напряжения, которую покажет вольтметр будет меньше величины э.д.с. как раз на величину падения напряжения на внутреннем воображаемом резисторе при данном токе.
Но, тем не менее именно эта величина и принимается за напряжение батарейки.

Формула конечного напряжения при этом будет иметь следующий вид:

U(бат)=E-U(внутр)

Так как со временем у всех элементов питания внутреннее сопротивление увеличивается, то и падение напряжения на внутреннем сопротивлении тоже увеличивается. При этом напряжение на клеммах батарейки уменьшается. Мяу!

Разобрались!

Что же происходит, если вместо вольтметра к батарейке подключить амперметр? Так как собственное сопротивление амперметра стремится к нулю, мы фактически будем измерять ток, протекающий через внутреннее сопротивление батарейки. Так как внутренне сопротивление источника очень небольшое, измеренный при этом ток может достигать н ескольких ампер.

Однако следует заметить, что внутреннее сопротивление источника является таким же элементом цепи, как и все остальные. Поэтому при увеличении тока нагрузки падение напряжения на внутреннем сопротивлении также увеличится, что приводит к уменьшению напряжения на нагрузке. Или как мы, радиокоты, любим выражаться - к просадке напруги.

Чтобы изменение нагрузки как можно меньше влияло на выходное напряжение источника его внутреннее сопротивление стараются свести к минимуму.

Можно так подобрать элементы последовательной цепи, чтобы на каком-нибудь из них получить напряжение, уменьшенное, по сравнению с исходным, во сколько угодно раз.

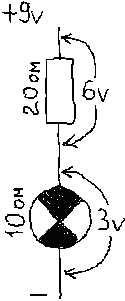

поясняющая картинка

Простейший делитель напряжения состоит из двух резисторов.
Чем меньшую часть исходного напряжения мы хотим получить и передать в нагрузку, тем меньше должно быть сопротивление резистора, с которого оно снимается. Кроме того, сопротивление этого резистора должно быть значительно меньше, чем сопротивление нагрузки, иначе подключение нагрузки изменит сопротивление всего участка, и напряжение на нем изменится.

Частенько вместо одного из резисторов делителя используют саму нагрузку. В этом случае второй резистор, на котором гасится избыток напряжения, называют гасящим сопротивлением.

Подключив резистор параллельно нагрузке, можно уменьшить идущий через нее ток. Резистор, который включается для ответвления лишнего тока, порядочные коты называют шунтом (ШУНТ в переводе на русский - обходной путь).

Нормальные герои всегда идут шунтом! (Шутка!)

Чем меньше сопротивление шунта, тем большая часть тока пойдет через него и меньшая через нагрузку.
Уф! Запарилась писать такие объемы на своей КПКошке...
Вопросы есть? Будут - пишите. Может, чего еще из школьной программы вспомню.

Источник: РадиоКот
