Cтабилизированный источник питания 0...30v

Уважаемые радиолюбители. Сейчас появилось очень много радиоэлементов, в том числе и импортных, для разработки и моделирования собственных конструкций. В радиолюбительской литературе, в интернете, можно много найти интересных радиолюбительских схем и решений. Каждый радиолюбитель знает, как необходим в домашней лаборатории стабилизированный источник питания. Очень много появилось малогабаритных радиоэлементов и конструкции, стали принимать компактность, освобождая, тем самым, место на рабочем столе. Очень много радиолюбительских схем блоков питания можно найти на микросхемах КР142ЕН12, КР142ЕН22А, КР142ЕН24 и т.д. Но беда в том, что нижний предел регулировки этих микросхем составляет 1,2 - 1,3 вольта.

Радиолюбителю приходиться иногда использовать напряжение 0,5 _ 1 в. В данной, распространенной, схеме блока питания (рис.1) предложено решение, где нижний предел составляет 0в. Напряжение на аноде стабилитрон VD3 КС113А должно быть точно (-1,3в). Надо подстроить резистор R8 и добиться нижнего предела 0.00в. Резистор защиты по току R3, можно расчитать по формуле R(защ)=0,7/I(защ). I(защ) - максимальный ток, при котором будет срабатывать защита. Т.к. номинала 210 ом нет, резистор составляется из нескольких. Конденсатор С2 можно варьировать от 10 до 50 мкф. Конденсатор С3 можно применить на 200 мкф, но танталовый.Резистор R5 можно применить от 10 до 36 ом.

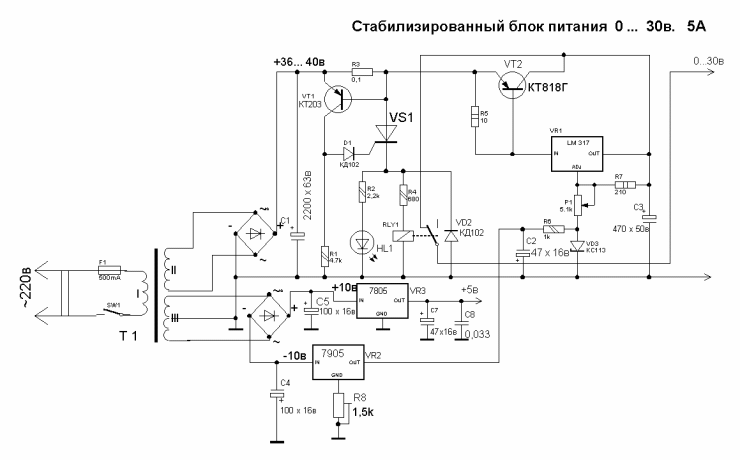

Рис. 1 Принципиальная схема блока питания
нажмите для увеличения

Данная схема подвластна любому радиолюбителю и имеет защиту по току и от короткого замыкания. Характеристики данного варианта:

Микросхема LM317, без какой-либо доработки, заменяется на отечественную КР142ЕН12. Система защиты взята из журнала Радио. Резистор R3 можно рассчитать на любой ток защиты. Выше 5А ток поднимать не рекомендуется, хотя и можно. Нижний предел регулировки напряжения устанавливается резистором R8. Данный резистор должен быть многооборотным, типа СП5. Верхний предел подбирается резистором R7. Плюсовой шиной 5в. можно питать цифровую шкалу блока питания.

Печатная плата не разрабатывалась, применялся навесной монтаж. При применении микросхемы КР142ЕН22А транзистор VT2 можно не применять. Успехов ВАМ на ниве радиолюбительства.

Автор: Анатолий Николаевич Патрин
г.Кирсанов, Тамбовская обл
Mail: patrin@tamb.ru

Вернуться к списку схем, категория "Источники питания"
