Стабилитрон это полупроводниковый диод, предназначенный для стабилизации напряжения. В отличии от обычных диодов, стабилитрон имеет достаточно низкое напряжение пробоя (при обратном включении) и что самое главное - может поддерживать это напряжение на постоянном уровне при значительном изменении силы обратного тока. Благодаря этому эффекту стабилитроны широко применяются в источниках питания.

Обозначение стабилитрона
на принципиальных схемах

В стабилитронах, для создания p-n перехода, используются материалы с высокой концентрацией примесей. При относительно небольших обратных напряжениях в p-n переходе возникает сильное электрическое поле, вызывающее его электрический пробой. При этом электрический пробой является обратимым (если конечно не наступит тепловой пробой вследствие слишком большой силы тока).

В основе работы стабилитрона лежат два механизма: лавинный пробой p-n перехода и туннельный пробой p-n перехода. Туннельный пробой p-n перехода в англоязычной литературе называется Эффектом Зенера, поэтому стабилитрон имеет еще одно название - диод Зенера.

Несмотря на схожие результаты действия этих механизмов - различны, хотя и присутствуют в любом стабилитроне совместно, но преобладает только один из них. У стабилитронов до напряжения 5,6 вольт преобладает туннельный пробой с отрицательным температурным коэффициентом, выше 5,6 вольт доминирующим становится лавинный пробой с положительным температурным коэффициентом. При напряжении, равном 5,6 вольт, оба эффекта уравновешиваются, поэтому выбор такого напряжения является оптимальным решением для устройств с широким температурным диапазоном применения.

Обозначение
двуханодного стабилитрона
на принципиальных схемах

Существует большое количество разновидностей стабилитронов:

Стабилитроны отличаются по мощности, существуют мощные стабилитроны и маломощные стабилитроны

Прецизионные стабилитроны - обладают повышенной стабильностью напряжения стабилизации, для них вводятся дополнительные нормы на временную нестабильность напряжения и температурный коэффициент напряжения (например: 2С191, КС211, КС520);

Двусторонние - обеспечивают стабилизацию и ограничение двухполярных напряжений, для них дополнительно нормируется абсолютное значение несимметричности напряжения стабилизации (например: 2С170А, 2С182А);

Быстродействующие - имеют сниженное значение барьерной ёмкости (десятки пФ) и малую длительность переходного процесса (единицы нс), что позволяет стабилизировать и ограничивать кратковременные импульсы напряжения (например: 2С175Е, КС182Е, 2С211Е).

Типовая схема
включения стабилитрона

Характеристики стабилитронов:

Напряжение стабилизации - значение напряжения на стабилитроне при прохождении заданного тока стабилизации. Пробивное напряжение диода, а значит, напряжение стабилизации стабилитрона зависит от толщины p-n-перехода или от удельного сопротивления базы диода. Поэтому разные стабилитроны имеют различные напряжения стабилизации (от 3 до 400 В).

Температурный коэффициент напряжения стабилизации - величина, определяемая отношением относительного изменения температуры окружающей среды при постоянном токе стабилизации. Значения этого параметра у различных стабилитронов различны. Коэффициент может иметь как положительные так и отрицательные значения для высоковольтных и низковольтных стабилитронов соответственно. Изменение знака соответствует напряжению стабилизации порядка 6В.

Дифференциальное сопротивление - величина, определяемая отношением приращения напряжения стабилизации к вызвавшему его малому приращению тока в заданном диапазоне частот.

Максимально допустимая рассеиваемая мощность - максимальная постоянная или средняя мощность, рассеиваемая на стабилитроне, при которой обеспечивается заданная надёжность.

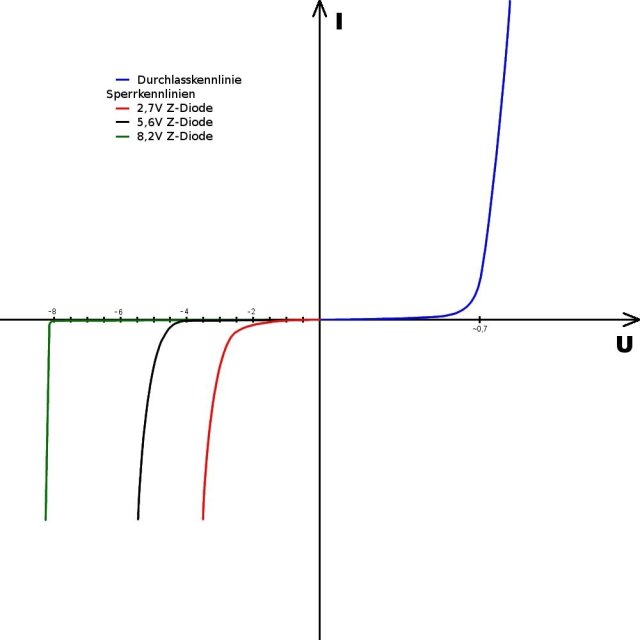

Вольт-амперная характеристика нескольких стабилитронов
