Корпус ИМС К174УН10
Функциональная схема ИМС К174УН10
Типовая схема включения ИМС К174УН10
Электрические параметры
Предельно допустимые режимы эксплуатации
Литература


═ ═ ═ ═ Микросхема представляет собой электронный двухканальный регулятор тембра высших и низших звуковых частот. Предназначены для использования в звуковоспроизводящей и приемно-усилительной аппаратуре 1-го и 2-го классов совместно с К174УН12. В состав микросхем входят управляемые напряжением усилители и преобразователи напряжения. Аналог микросхемы TСA740. Содержит 204 интегральных элементов. Конструктивно оформлена в корпусе типа 238.16-2. Масса не более 1,5 гр.

Корпус ИМС К174УН10

 238.16-2 type package view 1,2 - вход усилителя УI;
3 - выход усилителя УI;
4 - управление усилителями УI и УII;
5 - выход усилителя УII;
6,7 - вход усилителя УII;
8 - питание +Uи.п.;
9,10 - вход усилителя УIII;
11 - выход усилителя УIII;
12 - управление усилителями УIII и УIV;
13 - выход усилителя УIV;
14,15 - вход усилителя УIV;
16 - общий (-Uи.п.).

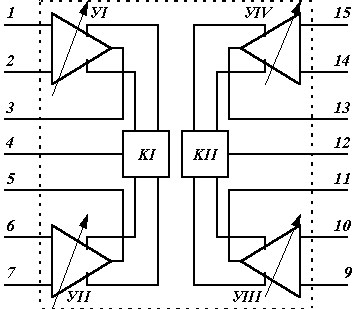

Функциональная схема ИМС К174УН4

 K174UN10 function scheme Функциональный состав:
УI,УII,УIII,УIV - управляемые напряжением усилители;
KI,KII - преобразователи напряжения

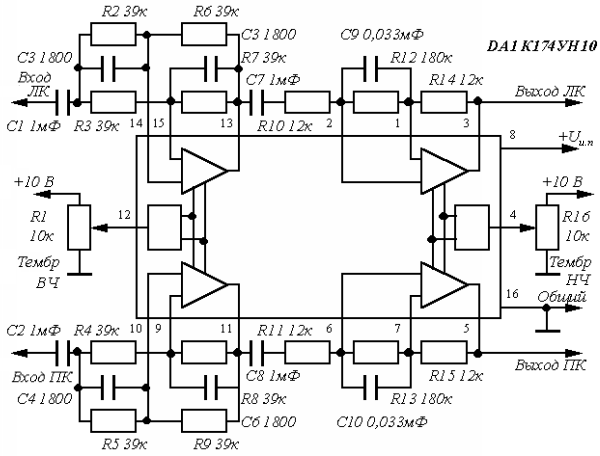

Типовая схема включения ИМС К174УН10

 K174UN10 application scheme

Электрические параметры

═ 1 ═ ═ Номинальное напряжение питания 15 В
═ 2 ═
═ Ток потребления при Uп = 15 В
═ типовое значение
40 мА
═ 34 мА
═ 3 ═ ═ Диапазон рабочих частот по уровню -1Дб при Uп = 15 В, 20┘20 000 Гц
═ 4 ═

═ Глубина регулировки усиления низших звуковых частот (40 Гц)
═ при Uп = 15 В, Uвх = 1 В не менее
═ типовое значение

± 15 Дб
± 16 Дб
═ 5 ═

═ Глубина регулировки усиления высших звуковых частот (16 кГц)
═ при Uп = 15 В, Uвх = 1 В не менее
═ типовое значение

± 15 Дб
± 16 Дб
═ 6 ═


═ Изменение коэффициента передачи регулятора на частоте 1кГц
═ при изменении напряжения управления на выводах 4 и 12
от 1 до 10 В, Uп = 15 В, Uвх = 1 В не более
═ типовое значение


± 2 Дб
± 1,5 Дб
═ 7 ═



═ Коэффициент гармоник при Uп = 15 В, Uвых = 1 В:
К174УН10А не более
═ типовое значение
К174УН10Б не более
═ типовое значение

0,2 %
0,1 %
0,5 %
0,3 %
═ 8 ═



═ Входное и выходное напряжение при Uп = 15 В, Кг 0.7 %:
К174УН10А не более
═ типовое значение
К174УН10Б не более
═ типовое значение

1,6 В
2,0 В
1,2 В
1,5 В
═ 9 ═

═ Отношение сигнал-шум на выходе при Uвых = 50 мВ, Uп = 15 В,:
К174УН10А не менее
К174УН10Б не менее

66 Дб
60 Дб
10 ═



═ Переходное затухание между каналами при Uвых = 1 В, Uп = 15 В,:
при f = 250 Гц┘12,5 кГц, не менее
═ типовое значение
при f = 20 Гц┘20 кГц, не менее
═ типовое значение

56 Дб
═ 60 Дб
═ 46 Дб
═ 50 Дб
11 ═ ═ Управляющее напряжение на выводах 4 и 12 при Uп = 15 В 1┘10 В
12 ═ ═ Входной ток по выводам управления при Uп = 15 В, Uупр = 8 В 25 мкА
13 ═ ═ Входное сопротивление регулятора не менее 15 кОм


Предельно допустимые режимы эксплуатации

═ 1 ═ ═ Напряжение питания 13,5┘16,5 В
═ 2 ═ ═ Максимальное постоянное управляющее напряжение 12 В
═ 3 ═ ═ Максимальное напряжение входного сигнала 2 В
═ 4 ═ ═ Минимальное сопротивление нагрузки 5 кОм
═ 5 ═ ═ ═ Максимальный статический потенциал
═ на выводах микросхемы
30 В
═ 6 ═ ═ Температура окружающей среды -10┘+55°С


Литература

Микросхемы для бытовой радиоаппаратуры: Справочник /И. В. Новачек, В. М. Петухов, И. П. Блудов, А. В. Юровский. - Москва: КУБК-а, 1995г. - 384с.:ил.

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:КУБК-а, 1996г. - 640с.:ил.

Аналоговые интегральные микросхемы: Справочник /А .Л. Булычев, В. И. Галкин, В. А. Прохоренко. - 2-е издание, переработанное и дополненное - Минск: Беларусь, 1993г. - 382с.
