СОБИРАЕМ САМИ УСТРОЙСТВО ДЛЯ БЕСПРОВОДНОЙ КОММУТАЦИИ АУДИО-КОМПОНЕНТОВ

Набор NM3204 представляет из себя радиопередатчик стереосигнала в FM-диапазоне 88-108 МГц.


У вас есть музыкальный центр, но он стоит в комнате, а хочется слушать на кухне, причем — так, чтобы ваши родные не оглохли при этом? Вы хотите слушать музыку, перемещаясь по квартире, но так, чтобы при этом не запутаться в проводах? Или же вы — полуночник и смотрите поздние телепередачи, но проводов опять же не хочется?

Все эти проблемы можно решить, собрав предлагаемый набор. Как раз сейчас мы этим и займемся.

Давайте откроем пакетик с набором NM3204 МАСТЕР КИТ и посмотрим, что же там внутри.

Сердцем устройства является микросхема BA1404, которая представляет собой полный передатчик стереосигнала с пилот-тоном. Познакомимся с ней поближе.

Каждая такая микросхема содержит: усилители НЧ правого и левого каналов, модулятор-мультиплексор, генератор поднесущей 38 кГц и пилот- тона 19 кГц, ВЧ-генератор и ВЧ-усилитель.

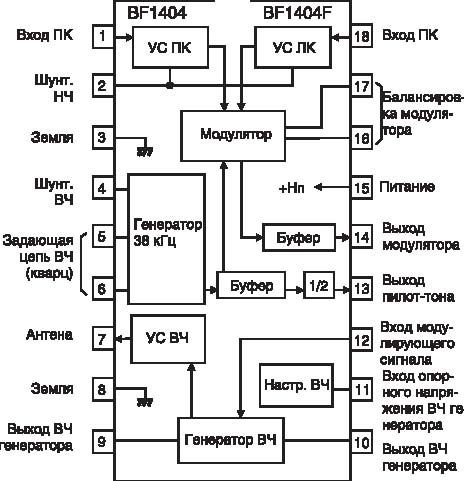

Это — структурная схема чипа. Разработчики постарались на славу и предусмотрели практически все — возможна даже подстройка рабочей частоты передатчика путем подачи некоторого опорного напряжения на 11-ю ногу микросхемы или обход встроенного усилителя или модулятора и

использование своих схем. Но мы этим заниматься не будем, у нас задачи проще и в то же время глобальнее — избавиться, наконец, от надоевших всем проводов.

Посмотрим на основные технические характеристики:

Напряжение питания, В 1...2
Потребляемый ток

(в отсутствие входного сигнала), мА

3...5
Уровень входного сигнала, мВ 250
Диапазон рабочих частот, МГц 75...108
Дальность действия, М 2...3
Диапазон рабочих температур, С -25...+75

И на схему набора:


Да, обвязка у микросхемы немаленькая, но ничего — игра стоит свеч. Итак, список компонентов, которые нам предстоит установить на плату:

Обозначение на схеме Номинал
C1, C2, C6, C11 1000 пФ
С3, С4 4,7 мкФ/16...25 В
C5, C8 10 мкФ/16...25 В
С7 0,1 мкФ
С9, С13, С15, С16 10 пФ
С10 220 пФ
С12 39 пФ
С14 3...10 пФ
DA1 BA1404
L1 60 нГн
R1, R2 22 кОм
R3...R5, R7 68 кОм
R6 47 кОм
R8 2,7 кОм
R9 150 кОм
R10 330 Ом
ZQ1 38 кГц

Ну что же — глаза боятся, руки делают — приступим.


Как всегда, расположим элементы на куске пенопласта, в соответствии с их нумерацией на схеме, дабы потом не путаться. И начнем впаивать их в плату, начиная с резисторов и перемычек.

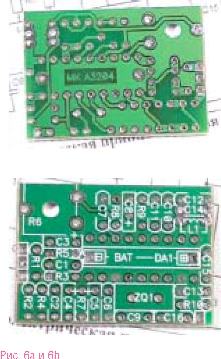

Кстати, пару слов о печатной плате — она выполнена из двухстороннего текстолита, причем фольга со стороны деталей выполняет роль экрана и соединена с общим проводом схемы.


Процесс пайки на такой печатной плате отличается от обычного, будьте внимательнее, например, мой паяльник мощностью 18 Вт не везде хорошо прогревал контактные площадки и приходилось одно и то же место пропаивать несколько раз. Так что лучше взять паяльник помощнее, но не больше 30 Вт — не перестарайтесь.

Ставим резисторы, кроме подстроечного, а также конденсаторы, опять таки кроме подстроечного — их мы припаяем в самом конце с другой стороны платы. Получается что то вроде этого:

2005_2_13_img_10.jpg 2005_2_13_img_11.jpg

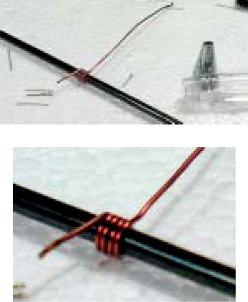

Теперь откладываем в сторону плату — у нас с вами есть еще одно дело, а именно — намотать катушку, для чего в наборе есть кусок провода. Итак, нам надо намотать 4 витка на оправке диаметром 3 мм. 3 миллиметра — и где их взять? Берем стержень от обыкновенной шариковой ручки — как выяснилось, диаметр этого предмета как раз 3 мм. Мотаем. Аккуратно, виток к витку — от качества катушки очень сильно зависит качество сигнала, который вы примете на свой приемник.

Намотали. Выдохнули. Возвращаемся к плате.


Устанавливаем переменный резистор, подстроечный конденсатор и катушку. Как я уже говорил, резистор и конденсатор устанавливаются с другой стороны платы.


Осталось совсем чуть-чуть — поставить микросхему. Перед установкой микросхемы подпаяйте провода питания, поскольку контактные площадки для этих проводов находятся прямо под микросхемой.

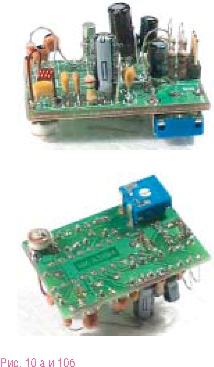

Таким образом, получилось вот что:


Остается сделать еще кое- что — настроить передатчик на свободную частоту FM диапазона, для чего мы вращаем чем-нибудь пластмассовым движок подстроечного конденсатора.

Дальше надо добиться минимальной величины пилот-тона в стерео сигнале — иначе могут возникнуть искажения на высоких частотах. Если у вас есть осциллограф, то это просто — подключаете его к 14 ножке микросхемы, замыкаете входы правого и левого каналов на землю и добиваетесь подстройкой резистора R6 минимальной составляющей 38 кГц. Ну а если нет осциллографа... то все равно просто. Вам понадобится приемник с индикатором стереосигнала. Итак, настраиваете передатчик на частоту приемника (или наоборот), далее резистором R6 добиваетесь выключения индикатора «стерео» на приемнике, после чего, уворачиваете движок резистора в обратном направлении на 30-40 градусов (индикатор «стерео» опять загорится — так и задумано). Все, настройки можно считать законченной. Кстати, для устранения микрофонного эффекта, катушку можно залить парафином или прозрачным герметиком.

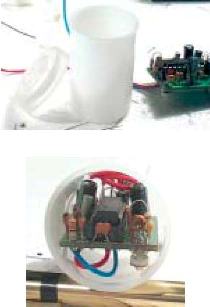

Ну и самое последнее — корпус для нашей «жизнеоблегчалки». Я предлагаю его изготовить из пустой пластиковой коробочки от фотопленки: подходит изумительно.


Еще, правда, встал вопрос с питанием — при такой плотности размещения внутри корпуса подходят «таблетки» — элементы питания 357А (импортный аналог G13).


При своих крохотных размерах, они имеют очень впечатляющую емкость — 180 мА/ч. Таким образом, наш передатчик сможет работать порядка 40 часов без перерыва. В дальнейшем имеет смысл перейти на аккумуляторы типа Д-0,06, правда у них емкость поменьше, зато они удобнее в использовании.

В готовом виде это выглядит вот так:


Ну а это уже тестирование почти в полевых условиях — в связке с CD-плеером:

2005_2_13_img_20.jpg 2005_2_13_img_21.jpg

Такая вот получилась полезная вещица — «есть много не просит», места много не занимает, а пользы приносит изрядно.

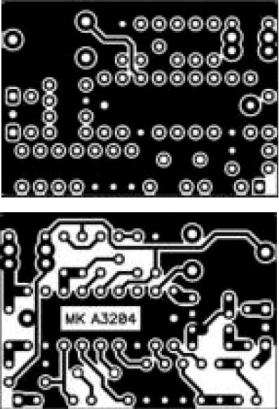

Для домашнего повторения приводим чертежи печатной платы со стороны проводников и со стороны контактных дорожек.


При желании плату можно протравить в домашних условиях.

Еще раз напомним, как подключатьустройство:


ЗАКЛЮЧЕНИЕ

Чтобы сэкономить время и избавить вас от рутинной работы по поиску необходимых компонентов и изготовлению печатных плат, МАСТЕР КИТ предлагает набор NM3204: «Устройство для беспроводной коммутации аудио-компонентов». Набор состоит из заводской печатной платы, всех необходимых компонентов и подробной инструкции по сборке и эксплуатации.

Более подробно ознакомиться с ассортиментом нашей продукции можно с помощью каталога «МАСТЕР КИТ-2005» и на нашем сайте: http://www.masterkit.ru, где представлено много полезной информации по электронным наборам, блокам и модулям МАСТЕР КИТ, приведены адреса магазинов, где их можно купить. Наш ассортимент постоянно расширяется и дополняется новинками, созданными с использованием новейших достижений современной электроники.

Наборы МАСТЕР КИТ можно купить в магазинах радиодеталей вашего города. За справками можно обратиться по тел. (095) 234-77-66, по электронному E-mail: infomk@masterkit.ru или почтовому адресу: МАСТЕР КИТ, А/Я 19, Москва, 109044, Россия.

Желаем вам приятных покупок!
