Журнал "Новости Электроники", номер 1, 2007 год.

Микросхемы для импульсных источников питания

Алексей Арбузов
Как правило, в преобразователях для стабилизации выходного напряжения используется широтно-импульсная модуляция. Основным недостатком такого способа управления является высокий уровень помех и недостаточно высокий КПД. В данной статье рассказывается о микросхемах компании Fairchild с квазирезонансным методом управления и о преимуществах их использования при разработке.







Сегодня можно с уверенностью сказать, что в мире не найдется ни одного электронного прибора, который не имел бы в своем составе источник электропитания.
За последнее десятилетие технология производства полупроводниковых микросхем достигла такого высокого уровня, что стало возможным разместить на одном кристалле микросхемы контроллер и мощный высоковольтный полевой транзистор с напряжением до 800 В (!) и током до 15 А. Это, в свою очередь, позволило строить импульсные источники питания с выходной мощностью до 300 Вт. Одновременно существенно сократилось количество элементов обвязки, значительно выросла надежность и технологичность всего источника, а также уменьшилось время на разработку.

Таблица 1. Микросхемы для импульсных источников питания

Производитель/ Параметры
Диапазон выходной мощности, Вт 380 250 50 240 23
Максимальное напряжение транзистора, В 800 700 620 800 700
Максимальный ток коммутации, А 15 10 3 10 1
Способ управления: ШИМ x x
ЧМ (Квази-резонанс) x
Частота переключений, кГц 150 132 <200 100 130
Тип корпуса TO220-5 x x x
DIP8 x x x x x
SO8   x

В таблице 1 приведены результаты сравнения однотипных микросхем различных производителей для построения AC/DC-преобразователей.
Компания Fairchild выпускает микросхемы для построения импульсных источников питания с диапазоном выходных мощностей от единиц до сотен Вт. Это микросхемы семейства Green FPS Family, отвечающие современным мировым тенденциям повышения эффективности и экономии энергоресурсов. Отличительной особенностью данных микросхем является то, что вместо стандартного ШИМ здесь используется квазирезонансный метод управления. Это позволяет существенно снизить активные (динамические) потери энергии в мощном высоковольтном полевом транзисторе, что увеличивает КПД на 3...5%, а также помогает уменьшить уровень высокочастотных электромагнитных излучений за счет упрощения схемы фильтрации и подавления нежелательных помех.
Возникает вопрос: каким образом и за счет чего снижаются динамические потери в транзисторе?
Динамические потери бывают двух типов: в момент включения и в момент выключения. Потери при включении обусловлены, во-первых, наличием тока во вторичной обмотке и временем восстановления выпрямительного диода; во-вторых, высоким уровнем напряжения на стоке транзистора. Потери при выключении обусловлены, во-первых, наличием тока в первичной обмотке, а во-вторых, временем запирания транзистора.
Потери в момент выключения снижаются за счет дополнительного высоковольтного конденсатора, который подключается параллельно основному транзистору между стоком и истоком. Это приводит к тому, что транзистор выключается быстрее, чем на нем успевает измениться напряжение.

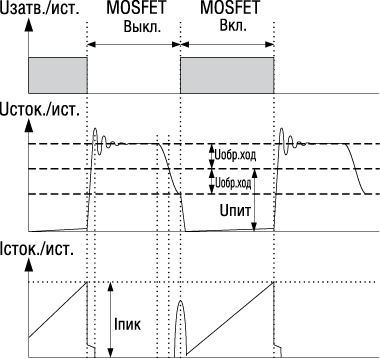

Диаграмма работы квазирезонансного преобразователя


Рис. 1. Диаграмма работы квазирезонансного преобразователя

На рисунке 1 представлены диаграммы, поясняющие работу квазирезонансного однотактного обратноходового преобразователя. Принцип работы основан на синхронизации момента включения и наименьшей величины напряжения на стоке основного высоковольтного транзистора.

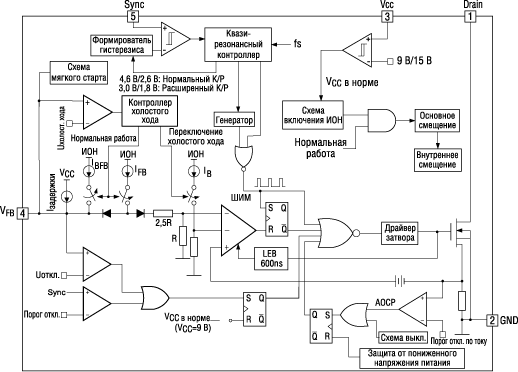

Функциональная схема квазирезонансного преобразователя

Рис. 2. Функциональная схема квазирезонансного преобразователя

На рисунке 2 - функциональная схема представителя данного семейства. В состав структуры входят такие узлы, как схема синхронизации с внешним запуском, внутренний генератор с частотой переключений 45 кГц, схемы мягкого старта и перезапуска, схемы защиты от пониженного/повышенного напряжения питания, от перегрева кристалла (140°С), от короткого замыкания в нагрузке и холостого хода. Низкий ток пуска (25 мкА) позволяет снизить мощность, потребляемую в режиме ожидания, до 1 Вт. Микросхема выполнена в изолированном корпусе ТО-220-5 с пятью выводами.

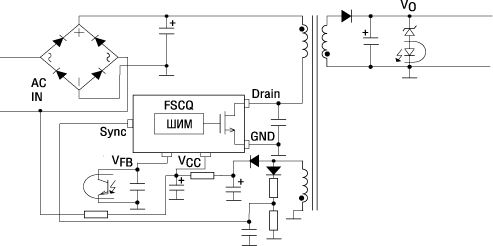

Источник питания на микросхеме серии FSCQxx65R

Рис. 3. Источник питания на микросхеме серии FSCQxx65R

На рисунке 3 приведена принципиальная схема источника питания, построенного на микросхемах серии FSCQxx65R. Как можно увидеть, вся схема содержит минимальное количество элементов.
Для упрощения выбора нужной микросхемы вы можете воспользоваться таблицей 2.

Таблица 2. Микросхемы семейства FCSQxx65R
Наименование Выходная мощность, Вт
Напряжение питания, В 230 (АС)±10% 85...265 (АС)
Конструктивное исполнение Открытая плата Открытая плата
FSCQ0565RT 70 60
FSCQ0765RT 100 85
FSCQ0965RT 130 110
FSCQ1265RT 170 140
FSCQ1465RT 190 160
FSCQ1565RT 210 170
FSCQ1565RP 250 210

В помощь разработчикам, для сокращения времени на проектирование, специалистами компании Fairchild были разработаны несколько программных продуктов для расчета ШИМ- и квазирезонансных преобразователей. Данные программы находятся в свободном доступе на официальном сайте: http://www.fairchildsemi.com. Там же вы сможете найти примеры готовых источников питания.
