Журнал "Новости Электроники", номер 4, 2007 год.

Новые DC/DC-преобразователи в SMD-корпусах

Сергей Кривандин
Компания Mean Well предлагает своим клиентам DC/DC-преобразователи для монтажа на печатную плату от 0,5 до 30 Вт и для монтажа на шасси от 5 до 350 Вт. Сегодня мы представляем новинки: DC/DC-преобразователи универсального назначения для поверхностного монтажа мощностью 1 Вт.







ОСНОВНЫЕ СВОЙСТВА ПРЕОБРАЗОВАТЕЛЕЙ:

•  Выходная мощность 1 Вт;
•  Диапазон входного напряжения: ±10% от номинального значения;
•  Высокий КПД до 80%;
•  Точность установки выходного напряжения ±2%;
•  Электрическая прочность изоляции 1 или 3 кВ (в зависимости от серии);
•  Уровень шумов в полосе 20 МГц: 100 мВ (размах);
•  Защита от короткого замыкания: кратковременная;
•  Защита от перегрузки;
•  Диапазон рабочих температур: -40...71°C (без снижения мощности);
•  Диапазон температур хранения: -40...105°C.

Модели серии SBT01 представляют собой миниатюрные DC/DC-преобразователи мощностью 1 Вт в корпусе для поверхностного монтажа. Серия SFT01 отличается повышенной электрической прочностью изоляции «вход-выход» 3 кВ. Модели с двуполярным выходом включены в серию DET01. Варианты моделей приведены в таблице 1.

Таблица 1. Основные параметры моделей 1 Вт DC/DC-преобразователей

Наименование Входное
напряжение, В
Выходное
напряжение, В
Тип корпуса Аналог TRACO Аналог Aimtec
Преобразователи с электрической прочностью изоляции 1 кВ
SBT01L-05 5 5 SMD8 TSM0505S AM1L-0505S-NZ
SBT01L-09 9 TSM0509S AM1L-0509S-NZ
SBT01L-12 12 TSM0512S AM1L-0512S-NZ
SBT01L-15 15 TSM0515S AM1L-0515S-NZ
SBT01M-05 12 5 SMD8 TSM1205S AM1L-1205S-NZ
SBT01M-09 9 TSM1209S AM1L-1209S-NZ
SBT01M-12 12 TSM1212S AM1L-1212S-NZ
SBT01M-15 15 TSM1215S AM1L-1215S-NZ
Преобразователи с электрической прочностью изоляции 3 кВ
SFT01L-05 5 5 SMD12 TSV0505S AM1L-0505SH30-NZ
SFT01L-09 9 TSV0509S AM1L-0509SH30-NZ
SFT01L-12 12 TSV0512S AM1L-0512SH30-NZ
SFT01L-15 15 TSV0515S AM1L-0515SH30-NZ
SFT01M-05 12 5 SMD12 TSV1205S AM1L-1205SH30-NZ
SFT01M-09 9 TSV1209S AM1L-1209SH30-NZ
SFT01M-12 12 TSV1212S AM1L-1212SH30-NZ
SFT01M-15 15 TSV1215S AM1L-1215SH30-NZ
DET01L-05 5 ±5 SMD12 TSV0505D AM1L-0505DH30-NZ
DET01L-09 ±9 TSV0509D AM1L-0509DH30-NZ
DET01L-12 ±12 TSV0512D AM1L-0512DH30-NZ
DET01L-15 ±15 TSV0515D AM1L-0515DH30-NZ
DET01M-05 12 ±5 SMD12 TSV1205D AM1L-1205DH30-NZ
DET01M-09 ±9 TSV1209D AM1L-1209DH30-NZ
DET01M-12 ±12 TSV1212D AM1L-1212DH30-NZ
DET01M-15 ±15 TSV1215D AM1L-1215DH30-NZ

Модули серии SBT01 выпускаются в корпусах типа SMD8 с размерами 12,7х7,5х6,0 мм, модули серий SFT01, DET01 - в корпусах типа SMD12 (15,24х7,5х6,0 мм). Внешний вид преобразователей приведен на рис. 1. Модули имеют стандартное расположение и назначение выводов, в таблице 1 для удобства разработчика приведены наименования аналогичных DC/DC-преобразователей TRACO и Aimtec.

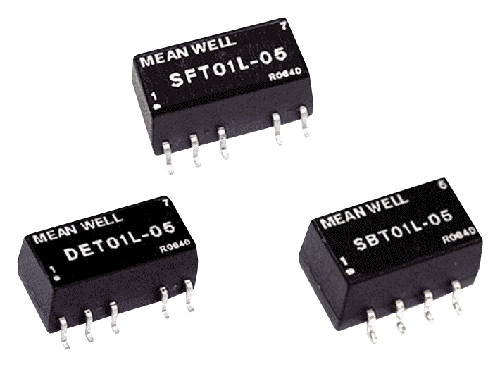

Внешний вид 1 Вт DC/DCпреобразователей Mean Well в SMD корпусах

Рис. 1. Внешний вид 1 Вт DC/DC-преобразователей Mean Well в SMD-корпусах

ПРИМЕНЕНИЕ

Неоспоримое достоинство новых DC/DC-преобразователей Mean Well - широкий температурный диапазон от -40 до 85°C, востребованный в российских природных условиях. Типовая зависимость выходной мощности от температуры приведена на рис. 2.
Типовая зависимость выходной мощности преобразователей SBT01, SFT01, DET01 от температуры

Рис. 2. Типовая зависимость выходной мощности преобразователей SBT01, SFT01, DET01 от температуры

Другим преимуществом этих компонентов в SMD-корпусах является возможность автоматизированного монтажа, что экономит средства и время на изготовление изделий.

Рассматриваемые преобразователи имеют универсальное назначение, они найдут самое широкое применение в приборах промышленной автоматики и в телекоммуникационном оборудовании.
