Журнал "Новости Электроники", номер 4, 2007 год.

SMD-светодиоды компании Rohm

Александра Погорелова
Cветодиодная продукция всемирно известной японской компании Rohm занимает особую нишу: с одной стороны, благодаря высокому качеству, она успешно конкурирует с надежными, но более дорогими брендами (Avago, Nichia, Osram), с другой стороны, цены на эту продукцию сопоставимы с ценами фирм-производителей из Юго-Восточной Азии. Статья поможет разработчикам выбрать SMD-светодиоды для любых применений.







Cветодиодная продукция компании Rohm привлекает, прежде всего, отличным соотношением цена/качество, широтой ассортимента, простотой выбора оптимального компонента, а так же наличием на складе в промышленных количествах. Поскольку в последние годы все четче прослеживается тенденция в сторону миниатюризации РЭА, в этой статье мы специально делаем упор именно на светодиоды для поверхностного монтажа, которые чрезвычайно востребованы производителями компактной или портативной аппаратуры с батарейным питанием, где очень высока плотность компоновки элементов и необходимо сверхмалое потребление.

Светодиоды Rohm производятся синего, зеленого, красного, желтого, оранжевого цветов, а также их различных оттенков. Существует также ряд двухцветных моделей. По силе света и эффективности вся линейка подразделяется на светодиоды высокой яркости, высокой яркости с малым потреблением и стандартные. Диапазон яркостей составляет от 3,6 до 360 мкд в зависимости от модели и цвета, а ток потребления от 2 до 20 мА.

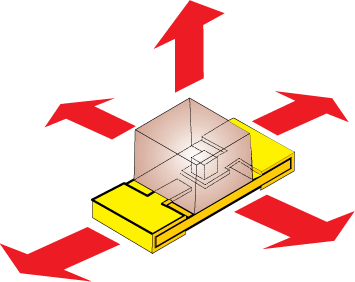

Излучение большинства светодиодов Rohm равномерно в полусфере

Рис. 1. Излучение большинства светодиодов Rohm равномерно в полусфере

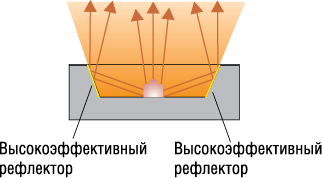

Излучение светодиодов с рефлектором интенсивнее на 150%
Рис. 2. Излучение светодиодов с рефлектором интенсивнее на 150%

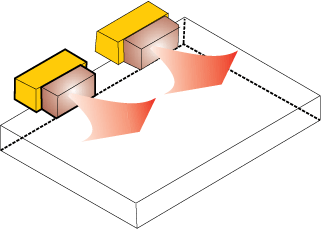

Светодиоды Rohm для подсветки ЖКИ

Рис. 3. Светодиоды Rohm для подсветки ЖКИ

Линейка светодиодов Rohm насчитывает более восьмидесяти моделей в девяти различных конструктивных исполнениях. Несколько самых миниатюрных (1,6x0,8x0,5 мм) компонентов имеют матовый рассеиватель. Большинство других поставляются с прозрачным рассеивателем. Распределение излучения в полусфере таких светодиодов близко к равномерному распределению (рис. 1). Самые большие модели (3,0x2,0x1,3 мм) комплектуются рефлектором (рис. 2), благодаря которому резко повышается интенсивность излучения. В дополнение к вышеупомянутым, также доступен ряд очень популярных светодиодов с боковым излучением для подсветки ЖКИ (рис. 3) и обратного монтажа (обратного свечения). Последняя серия очень интересна: светодиоды имеют особую конструкцию корпуса, что позволяет монтировать их на обратной стороне печатной платы. В этом случае световое излучение направлено в противоположенную сторону печатной платы через отверстие. Такое решение позволяет резко сократить габаритные размеры платы по высоте в портативных приложениях.

Таблица 1. Полный перечень наименований SMDсветодиодов Rohm и их основные технические характеристики

Описа-
ние
Корпус
(размер,
мм)
Наимено-
вание
Цвет
излуче-ния
Длина волны Яркость UПР, тип.,
В
IПР, тип.,
мА
TРАБ ,
°С
λP, нм Δλ, нм мин., мкд тип., мкд
Синие и зеленые высокой яркости 1,6x0,8x0,81 SML310BAT синий 428 65 1,4 3,6 3,8 20 -20...80
  SMA311BBT синий 468 26 5,6 14 3,5 20 -20...80
SML311EBT зеленый 523 36 36 90 3,5 20 -20...80
SML312BCT синий 468 26 22 63 3,5 20 -20...80
SML312ECT зеленый 518 36 90 200 3,8 20 -20...80
3,0x2,0x1,32 SML010BAT синий 428 65 3,6 9 3,8 20 -20...80
  SML011BBT синий 468 26 22 36 3,5 20 -20...80
SML011EBT зеленый 523 36 56 140 3,5 20 -20...80
SML012BCT синий 468 26 36 100 3,5 20 -20...80
SML012ECT зеленый 518 36 140 360 3,8 20 -20...80
Синие с низким потреб-
лением
1,6x0,8x0,553 SML512BC*T синий 468 26 - 11,5 3,0 5 -20...80
1,6x0,8x0,44 SML412BC*T синий 468 26 - 11,5 3,0 5 -20...80
1,6x1,15x0,55 SMLA12BC*T синий 468 26 - 11,5 3,0 5 -20...80
Высокой яркости 1,6x0,8x0,553 SML-512UW красный 630 18 22 63 2,0 20 -40...100
  SML-512DW оранж. 611 16 22 63 2,0 20 -40...100
SML-512WW желтый 590 15 36 63 2,0 20 -40...100
SML-512MW зелены 570 18 14 40 2,1 20 -30...85
1,6x0,8x0,44 SML-412MW зеленый 570 18 14 40 2,1 20 -30...85
2,0x1,25x0,86 SML-212VT красный 639 20 22 63 2,05 20 -30...85
  SML-212DT оранж. 611 17 22 63 2,05 20 -30...85
SML-212YT желтый 591 15 22 63 2,05 20 -30...85
3,0x2,0x1,32 SML-012UT красный 630 18 36 100 2,0 20 -40...100
  SML-012DT оранж. 611 17 36 100 2,0 20 -40...100
SML-012YT желтый 590 15 36 100 2,0 20 -40...100
1,6x1,15x0,55 SML-A12UT красный 630 18 22 63 2,0 20 -40...100
  SML-A12DT оранж. 611 16 22 63 2,0 20 -40...100
SML-A12WT желтый 590 15 36 63 2,0 20 -40...100
SML-A12MT зеленый 570 18 14 40 2,1 20 -30...85
3,4x1,25x1,17 SML-812MT зеленый 570 18 14 40 2,1 20 -30...85
С малым потреб-
лением

1,6x0,8x0,81 SML-311UT красный 630 18 0,9 2,5 1,8 2 -30...85
  SML-311DT оранж. 611 16 0,9 2,5 1,8 2 -30...85
SML-311YT желтый 590 15 0,56 1,6 1,8 2 -30...85
1,6x0,8x0,553 SML-511UW красный 630 18 14 40 1,9 20 -30...85
  SML-511DW оранж. 611 16 14 40 1,9 20 -30...85
SML-511WW желтый 590 15 22 40 1,9 20 -30...85
2,0x1,25x0,86 SML-211UT красный 630 18 0,9 2,5 1,8 2 -30...85
  SML-211DT оранж. 611 16 0,9 2,5 1,8 2 -30...85
SML-211YT желтый 590 15 1,4 4,0 1,8 2 -30...85
3,0x2,0x1,32 SML-011UT красный 630 18 22 63 2,0 10 -40...100
  SML-011DT оранж. 611 17 22 63 2,0 10 -40...100
SML-011YT желтый 590 15 22 63 2,0 10 -40...100
3,4x1,25x1,17 SML-811UT красный 630 18 11,2 22,4 1,95 10 -40...85
  SML-811DT оранж. 611 16 11,2 22,4 1,95 10 -40...85
SML-811WT желтый 590 15 9,0 18 1,95 10 -40...85
Стандар-
тные
1,6x0,8x0,81 SML-310LT красный 660 25 3,6 10 1,75 20 -30...85
  SML-310VT красный 640 40 1,4 4 2,0 20 -30...85
SML-310DT оранж. 610 40 2,2 6,3 2,0 20 -30...85
SML-310YT желтый 585 40 2,2 6,3 2,1 20 -30...85
SML-310MT зеленый 570 40 3,6 16 2,2 20 -30...85
SML-310FT зеленый 560 40 1,4 6,3 2,2 20 -30...85
SML-310PT зеленый 555 40 1,4 4,0 2,2 20 -30...85
1,6x0,8x0,553 SML-510MW зеленый 570 40 3,6 16 2,2 20 -30...85
1,6x0,8x0,44 SML-410MW зеленый 570 40 3,6 16 2,2 20 -30...85
2,0x1,25x0,86 SML-210LT красный 660 25 3,6 10 1,75 20 -30...85
  SML-210VT красный 650 40 1,4 4 2,0 20 -30...85
SML-210DT оранж. 610 40 2,2 6,3 2,0 20 -30...85
SML-210YT желтый 585 40 2,2 6,3 2,1 20 -30...85
SML-210MT зеленый 570 40 3,6 16 2,2 20 -30...85
SML-210FT зеленый 560 40 1,4 6,3 2,2 20 -30...85
SML-210PT зеленый 555 40 1,4 4,0 2,2 20 -30...85
3,0x2,0x1,32 SML-010LT красный 660 25 5,6 16 1,75 20 -30...85
  SML-010VT красный 650 40 2,2 6,3 2,0 20 -30...85
SML-010DT оранж. 610 40 3,6 10 2,0 20 -30...85
SML-010YT желтый 585 40 2,2 6,3 2,1 20 -30...85
SML-010MT зеленый 570 40 5,6 25 2,2 20 -30...85
SML-010FT зеленый 560 40 3,6 10 2,2 20 -30...85
SML-010PT зеленый 555 40 2,2 6,3 2,2 20 -30...85
1,6x1,15x0,555 SML-A10MT зеленый 570 40 3,6 16 2,2 20 -30...85
3,4x1,25x1,17 SML-810MT зеленый 570 40 5,6 16 2,2 20 -30...85
Двух-
цветные
1,3x1,5x0,6 SML-521MUW зеленый 630 18 22 40 1,9 20 -30...85
  красный 570 40 5,6 16 2,2 20 -30...85
SML-521MDW зеленый 611 16 22 40 1,9 20 -30...85
оранж. 570 40 5,6 16 2,2 20 -30...85
SML-521MYW зеленый 590 15 22 40 1,9 20 -30...85
желтый 570 40 5,6 16 2,2 20 -30...85
3,0x2,0x1,3 SML-020MLT зеленый 660 25 9,0 16 1,75 20 -30...85
  красный 570 40 9,0 20 2,2 20 -30...85
SML-020MVT зеленый 650 40 3,6 6,3 2,0 20 -30...85
красный 570 40 9,0 20 2,2 20 -30...85
SML-020MDT зеленый 610 40 5,6 10 2,0 20 -30...85
красный 570 40 9,0 20 2,2 20 -30...85
SML-020MYT зеленый 585 40 3,6 6,3 2,1 20 -30...85
желтый 570 40 9,0 20 2,2 20 -30...85
SML-020PDT зеленый 610 40 5,6 10 2,0 20 -30...85
оранж. 550 40 22 4,0 2,2 20 -30...85

Более подробную информацию о SMD-светодиодах компании Rohm можно найти по адресу http://www.compel.ru/catalog/led/rohm_surface_mount.
