Журнал "Новости Электроники", номер 8, 2007 год.

Компараторы National Semiconductor

Евгений Звонарев
Такие скоростные компараторы National Semiconductor, как современный LM319 и новый LMH7322, перешли наносекундный диапазон, а LMH7322 имеет самое низкое потребление энергии. Вниманию читателей предлагается обзор известных и новых скоростных компараторов, а также компараторов с низким потреблением производства компании National Semiconductor.







Очень часто нужно сравнить два сигнала по величине. В некоторых случаях необходимо зафиксировать момент, когда сигнал достигнет определенного значения. Для этих задач многие фирмы выпускают аналоговые компараторы. Без них не обходится ни один АЦП и ЦАП, ни один генератор пилообразных колебаний. В каждом цифровом вольтметре или другом измерительном приборе обязательно присутствует компаратор напряжения. Термин «компаратор» произошел от английского слова «compare» - сравнивать. Проще говоря, компаратор - это прибор для сравнения двух или нескольких напряжений с определенной точностью и выдачи результата с минимальной задержкой.

В качестве компаратора можно использовать дифференциальный (операционный) усилитель с очень большим коэффициентом усиления разностного сигнала. В зависимости от знака разности напряжений на входе дифференциального усилителя его выход оказывается в положительном или отрицательном насыщении. Раньше обычные ОУ использовали в качестве компараторов, но сейчас такой способ практически не используют, поскольку многие производители выпускают специализированные микросхемы для этой цели. Эти кристаллы имеют очень высокое быстродействие, но при повышении быстродействия компаратора приходится принимать меры для предотвращения глубокого насыщения транзисторов, работающих в ключевом режиме. Этого добиваются минимизацией паразитных емкостей и сопротивлений, ограничивающих скорость нарастания сигналов. К сожалению, уменьшение времени задержки связано с увеличением потребляемой мощности. Как правило, быстродействующие компараторы уступают прецизионным по точности сравнения.

Прецизионные компараторы отличаются от других классов компараторов повышенной точностью сравнения и стабильностью характеристик. Это достигается путем уменьшения входных токов смещения и существенного увеличения коэффициента усиления. Улучшение параметров точности обычно достигается ценой снижения быстродействия компараторов.

Выходные каскады компараторов в большинстве случаев оптимизированы для сопряжения с определенными логическими сериями (особенно это важно для микросхем с очень высоким быстродействием) или имеют открытый коллектор (открытый сток) для расширения возможностей разработчика. Компаратор также можно рассматривать в качестве аналогового коммутатора, который переключает уровни выходного напряжения, когда непрерывный входной сигнал становится выше или ниже заданного уровня.

Компания National Semiconductor выпускает широкую номенклатуру компараторов: скоростных (High-Speed) и c низким потреблением (Low-Power Comparators). Современные скоростные компараторы уже перешли наносекундный диапазон. Например, новые LMH7322 имеют задержку распространения* всего 700 пикосекунд. Необходимо отметить, что задержка распространения сильно зависит от величины перепада напряжения на входах компаратора, поэтому нужно всегда тщательно изучать графики, приводимые производителем в своей документации (datasheets). Это проиллюстрировано на рисунке 1 на примере широко распространенного компаратора LM319.

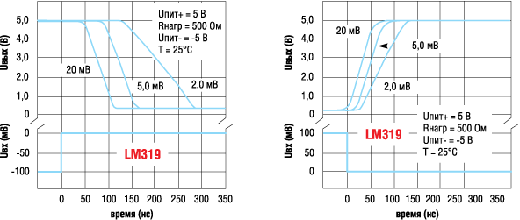

Зависимость задержки распространения от Uвх в компараторе LM319

Рис. 1. Зависимость задержки распространения от Uвх в компараторе LM319

Из рисунка 1 хорошо видно, что задержка распространения сигнала зависит от величины перепада и от направления перехода входного напряжения. Время задержки значительно меньше при перепаде на входе от высокого уровня к низкому.

Основные параметры компараторов National Semiconductor приведены в таблице 1.

Таблица 1. Компараторы National Semiconductor

Наимено-
вание
Кол-
во кана-
лов
Свойства Iпотр.
на ка-
нал, мкА
Uпит.,
В
Uсмещ. (макс), мВ Конфиг. выхода CMVR*, B Задерж ка сигна-
ла, мкс
Корпус (а)
Скоростные компараторы (High-Speed Comparators)
LMH7322 (New) 2 700 пс задержка сигнала распрост-
ранения
30 мА 2,7...12 8 RSPECL ** - 0,0007 LLP-24
LMH7220 (New) 1 2,5 нс,
питание 2,7...12 В, LVDS
выход
8,2 мА 2,7...12 9 LVDS -0,2...10 0,0025 SC70-6, SOT23-6
LMV7219 1 7 нс,
питание 2,7...5В,
rail-to-rail выход
1,1 мА 2,7...5 6 Push- Pull -0,2...3,8 0,007 SC70-5, SOT23-5
LMV7235
(New)
1 45 нс,
ultra-low
power,
rail-to-rail выход
65 2,7...5 6 Откры-
тый
сток
-0,2...5,2 0,045 SC70-5, SOT23-5
LMV7239 (New) 1 45 нс,
ultra-low
power,
rail-to-rail выход
65 2,7...5 6 Push- Pull -0,2...5,2 0,045 SC70-5, SOT23-5
LM161 1 скорост-
ной диф
ференци-
альный компар.
13 мА 11...32 1 Диф-
ференц.
20...23 0,014 TO5-10
LM361 1 скорост-
ной диф
ференци-
альный компар.
13 мА 11...32 1 Диф-
ференц.
20...23 0,014 MDIP-14,
SOIC-14,
TO5-10
LM119 2 скорост-
ной
сдвоен-
ный
компара-
тор
4 мА 5...36 4 Откры-
тый колл.
8...33 0,08 CERDIP-14, CERPAK-10,
LCC-20, TO5-10
LM219 2 скорост-
ной
сдвоен-
ный
компара-
тор
4 мА 5...36 4 Откры-
тый колл.
8...33 0,08 CERDIP-14, CERPAK-10, LCC-20, TO5-10
LM319 2 скорост-
ной
сдвоен-
ный
компара-
тор
4 мА 5...36 1,8 Откры-
тый колл.
7...34 0,08 MDIP-14, SOIC-14, TO5-10
Компараторы с низким потреблением (Low-power Comparators)
LPV7215 (New) 1 микро-
мощный,
rai-to-rail вход/
выход
0,61 1,8...5 3 Push- Pull 0...5,0 6,6 SOT-23, SC70-5
LMC7215 1 потребле-
ние
< 1 мкА,
rail-to-rail
вход
0,7 2...8 6 Push- Pull -0,2...5,2 12 SOIC-8, SOT23-5
LMC7225 1 потребле-
ние
< 1 мкА,
rail-to-rail
вход
0,7 2...8 6 Откры-
тый сток
-0,3...5,3 12 SOT23-5
LMC6762 2 микро-
мощный,
rai-to-rail
вход
6 2,7...15 5; 15 Push- Pull -0,3...5,3 4 SOIC-8
LMC6772 2 микро-
мощный,
rai-to-rail
вход
6 2,7...15 5; 15 Откры-
тый сток
-0,3...5,3 4 SOIC-8, MSOP-8, MDIP-8
LMC7211 1 микро-
мощный,
rai-to-rail
вход
7 2,7...15 5; 15 Push- Pull -0,3...5,3 4 SOIC-8, SOT23-5
LMC7221 1 микро-
мощный,
rai-to-rail
вход
7 2,7...15 5; 15 Откры-
тый сток
-0,1...2,8 4 SOIC-8, SOT23-5
LMV7271/ 72 1/2 питание
от 1,8 В,
rail-to-rail
вход
10 1,8...5 4 Push- Pull -0,1...2,8 0,88 micro SMD-5, SOT23-5, SC70-5
LMV7275 1 питание
от 1,8 В,
rail-to-rail
вход
10 1,8...5 4 Откры-
тый сток
-0,1...2,8 0,88 SC70-5, SOT23-5
LMV7291 1 питание
от 1,8 В,
rail-to-rail
вход
10 1,8...5 4 Push- Pull 0...3,5 0,88 SC70-5
LP339 4 микро-
мощный,
4 в одном корпусе
15 2...36 5 Откры-
тый колл.
-0,1...4,2 8 SOIC-14, MDIP-14
LMV393 2 микро-
мощный,
общего примене-
ния
43 2,7...5 7 Откры-
тый колл.
-0,1...4,2 0,6 SOIC-8, MSOP-8
LMV339 4 низко-
вольтный,
общего примене-
ния
50 2,7...5 7 Откры-
тый колл.
-0,1...4,2 0,6 SOIC-14, TSSOP-14
LMV331 1 низко-
вольтный,
общего примене-
ния
60 2,7...5 7 Откры-
тый колл.
2...34,5 0,6 SC70-5, SOT23-5
LM2903 2 низкое напряже-
ние смещения
200 2...36 7 Откры-
тый колл.
2...34,5 0,4 MDIP-8, micro SMD-8, SOIC-8
LM293 2 низкое напряже-
ние смещения
200 2...36 2; 5 Откры-
тый колл.
2...34,5 0,4 TO5-8
LM393 2 низкое напряже-
ние смещения
200 2...36 5 Откры-
тый колл.
2...34,5 0,4 MDIP-8, micro SMD-8, SOIC-8, TO5-8
LM193 2 низкое напряже-
ние смещения
200 2...36 2; 5 Откры-
тый колл.
2...34,5 0,4 CERDIP-8, TO5-8
LM139 4 низкое напряже-
ние смещения
200 2...36 2; 5 Откры-
тый колл.
2...34 0,5 CERDIP-14, CERPAK, CERPAK-14, LCC-20
LM239 4 низкое напряже-
ние смещения
200 2...36 2; 5 Откры-
тый колл.
2...34 0,5 CERDIP-14
LM2901 4 низкое напряже-
ние смещения
200 2...36 7 Откры-
тый колл.
2...34 0,5 MDIP-14, SOIC-14
LM3302 4 низкое напряже-
ние смещения
200 2...28 20 Откры-
тый колл.
2...26 0,5 MDIP-14
LM339 4 низкое напряже-
ние смещения
200 2...36 2; 5 Откры-
тый колл.
2...34 0,5 CERDIP-14, MDIP-14, SOIC-14
LMV761 1 прецизи-
онный,
низко-
вольтный
225 2,7...5 1 Push- Pull -0,3...3,8 0,12 SOIC-8, SOT23-6
LMV762 2 прецизи-
онный,
низко-
вольтный
275 2,7...5 1 Push- Pull -0,3...3,8 0,12 SOIC-8, MSOP-8
LM397 1 компара-
тор
общего примене-
ния
250 5...30 7 Откры-
тый колл.
5...28,5 0,25 SOT23-5
LM392 1 низкое потреб-
ление
500 3...32 5 Push- Pull 3...30 1,5 MDIP-8, SOIC-8
LM6511 1 время установ-
ления
180 нс
2,7 мА 2,7...36 5 Откры-
тый колл.
3,2...34,75 0,18 SOIC-8
LM111 1 компара-
тор
общего примене-
ния
5,1 мА 5...36 3 Откры-
тый колл.
0,5...34 0,2 CERDIP-8/14, CERPAK, CERPAK-10, LCC-20
LM211 1 компара-
тор
общего примене-
ния
5,1 мА 5...36 3 Откры-
тый колл.
0,5...34 0,2 TO5-8
LM311 1 компара-
тор
общего примене-
ния
5,1 мА 5...36 7,5 Откры-
тый колл.
0,5...35 0,2 MDIP-8

*CMVR - Common-Mode Voltage Range (диапазон допустимого синфазного напряжения на входах)
**RSPECL - положительная эмиттерно-связанная логика с малым размахом сигнала

Скоростные компараторы National Semiconductor

Среди последних новинок особого внимания достоин скоростной сдвоенный компаратор LMH7322. Он имеет самое низкое потребление энергии (типовое значение 21 мА). Задержка распространения сигнала составляет менее одной наносекунды (700 пс) при работе на логические микросхемы RSPECL (положительная эмиттерно-связанная логика с малой амплитудой сигнала). Этот компаратор является усовершенствованием компаратора LMH7220 с низковольтным дифференциальным выходом LVDS. В конце 2007 года компания National Semiconductor планирует начать поставку образцов счетверенного компаратора с параметрами, близкими к LMH7322. Раздельное питание входных и выходных цепей LMH7322 позволяет легко согласовать входные и выходные сигналы разных частей устройства, не используя специализированные микросхемы для сдвига уровней. Кроме того, LMH7322 допускает отрицательное напряжение на входе до -6 В при однополярном напряжении питания до 12 В.

Время нарастания и спада сигнала LMH7322 составляет 160 пс.

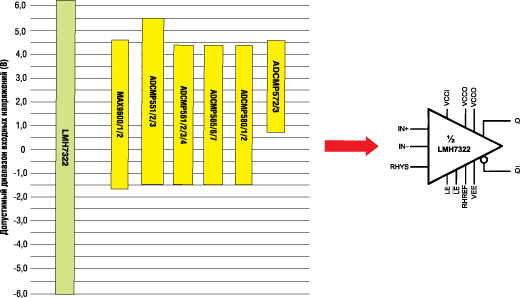

Допустимые диапазоны входных напряжений LMH7322 и компараторов этого класса от других производителей

Рис. 2. Допустимые диапазоны входных напряжений LMH7322 и компараторов этого класса от других производителей

На рисунке 2 показаны допустимые входные диапазоны напряжений для LMH7322 и компараторов этого класса от других производителей.

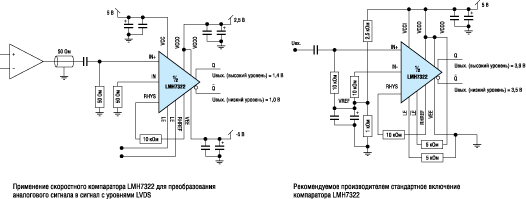

LMH7322. Схема преобразования аналогового сигнала в сигнал с уровнями LVDS и стандартное включение этого компаратора

Рис. 3. LMH7322. Схема преобразования аналогового сигнала в сигнал с уровнями LVDS и стандартное включение этого компаратора

На рисунке 3 приведены рекомендуемые производителем схемы включения скоростного компаратора LMH7322 для преобразования аналогового сигнала в сигнал с уровнями LVDS и стандартное включение этой микросхемы.

К длительности задержки распространения компаратора LMH7322 необходимо относиться очень внимательно, так как этот параметр зависит от окружающей температуры и напряжения питания, и в худших случаях может доходить до 1050 пс. Эти факторы разработчик должен обязательно учитывать, если проектируемая аппаратура предназначена для работы в широком диапазоне температур и напряжений питания. Упомянутые зависимости приведены на рисунке 4. Интересно отметить, что при низкой рабочей температуре задержка распространения минимальна и приближается к значению 650 пс.

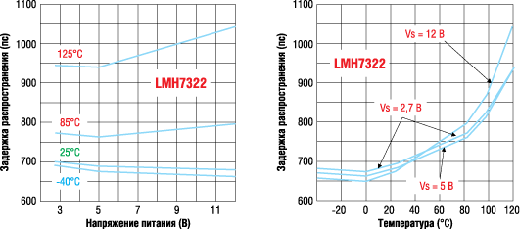

Зависимости длительности задержки компаратора LMH7322 от напряжения питания и температуры

Рис. 4. Зависимости длительности задержки компаратора LMH7322 от напряжения питания и температуры

Типовое применение и основные параметры компаратора LMH7220 (предшественника LMH7322) приведены на рисунке 5. Выход LVDS этого компаратора обеспечивает уровень сигнала 325 мВ для передачи по симметричной линии с волновым сопротивлением 100 Ом. Этим обеспечивается малая чувствительность к шумам и электромагнитным помехам. Выходной сигнал с уровнями LVDS минимизирует потребление энергии по сравнению с выходом эмиттерно-связанной логики (ECL). Благодаря характеристикам выходного каскада потребление энергии остается очень малым даже при увеличении скорости передачи данных.

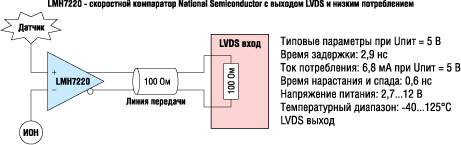

Типовое применение скоростного компаратора LMH7320 с выходом LVDS и низким потреблением

Рис. 5. Типовое применение скоростного компаратора LMH7320 с выходом LVDS и низким потреблением

В этой статье уже отмечалось, что с ростом быстродействия увеличивается и потребляемая мощность. Однако, в линейке скоростных компараторов National Semiconductor есть LMV7235 и LMV7239 с током потребления всего 65 мкА (ultra-low power, по определению производителя) при задержке распространения сигнала 45 нс (см. таблицу 1). Эти компараторы отличаются только типом выходного каскада. LMV7235 имеет выход с открытым стоком, а у LMV7239 выход построен по схеме Push-Pull. Чтобы не быть голословным, проиллюстрируем зависимость тока потребления LMV7235 и LMV7239 рисунком 6, взятым из документации производителя. В худшем случае при напряжении 1,5 В ток потребления не превышает 30 мкА.

Зависимость тока потребления от напряжения питания и температуры для быстродействующих компараторов LMV7235 и LMV7239 с низким потреблением и задержкой распространения 45 нс

Рис. 6. Зависимость тока потребления от напряжения питания и температуры для быстродействующих компараторов LMV7235 и LMV7239 с низким потреблением и задержкой распространения 45 нс

National Semiconductor рекомендует использовать компараторы LMV7239 для схем кварцевых генераторов и приемников импульсов инфракрасного излучения, основываясь на их высоком быстродействии и низком потреблении. Примеры реализации этих схем приведены на рисунке 7.

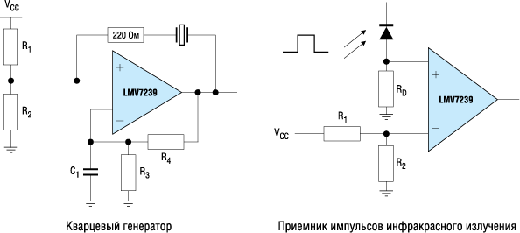

Кварцевый генератор и приемник импульсов инфракрасного излучения, выполненные на основе LMV7239

Рис. 7. Кварцевый генератор и приемник импульсов инфракрасного излучения, выполненные на основе LMV7239

В документации производителя есть еще несколько интересных решений на описанных выше микросхемах. Заинтересованный читатель без труда найдет их на сайте National Semiconductor: www.national.com.

Компараторы National Semiconductor с низким потреблением

Широкое распространение техники с автономным питанием стимулирует производителей к выпуску электронных компонентов с низким потреблением энергии. В перечне выпускаемых микросхем компании National Semiconductor есть компараторы с минимальным напряжением питания (всего 1,8 В). Они имеют Rail-to-Rail вход и выход, а потребляемый ток находится в пределах 600 - 800 нА во всем диапазоне напряжений питания. Речь, конечно, идет о новых компараторах LPV7215. Производитель указывает задержку распространения для этой микросхемы 6,6 мкс. Но ранее в статье уже было отмечено, что, измеряя этот параметр, необходимо учитывать величину перепада напряжения на входах, температурный режим и напряжение питания. Для полной точности нужно еще учитывать и направление перепада напряжения на входе компаратора (с высокого уровня на низкий и наоборот). В своей документации National Semiconductor приводит все эти зависимости. Некоторые из них для компараторов LPV7215 показаны на рисунке 8.

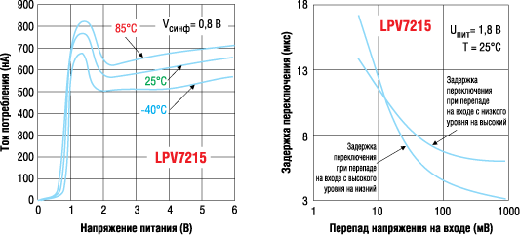

Зависимости тока потребления от напряжения питания и температуры, задержки переключения от перепада напряжения на входе для микромощного компаратора LPV7215

Рис. 8. Зависимости тока потребления от напряжения питания и температуры, задержки переключения от перепада напряжения на входе для микромощного компаратора LPV7215

Популярные компараторы LM311 (LM211, LM111), которые выпускаются уже в течение многих лет, производитель относит к компараторам с низким потреблением, хотя при изучении таблицы 1 это представляется спорным. Но, учитывая огромную популярность этих микросхем, National Semiconductor до сих пор продолжает их выпускать. Больший интерес для разработчика могут представлять сдвоенные компараторы LM393 (LM293, LM193). Они имеют расширенный диапазон напряжений питания от 2 до 36 В, низкое напряжение смещения, низкий ток потребления при более высокой точности по сравнению с LM311. Но задержка распространения у LM393 больше и составляет около 0,4 мкс.

Отдельного внимания заслуживает прецизионные низковольтные компараторы LMV761 (одиночный) и LMV762 (сдвоенный) с диапазоном напряжений питания от 2,7 до 5 В. Они характеризуются высокой точностью при относительно высоком быстродействии. Основные параметры этих микросхем приведены на рисунке 9.

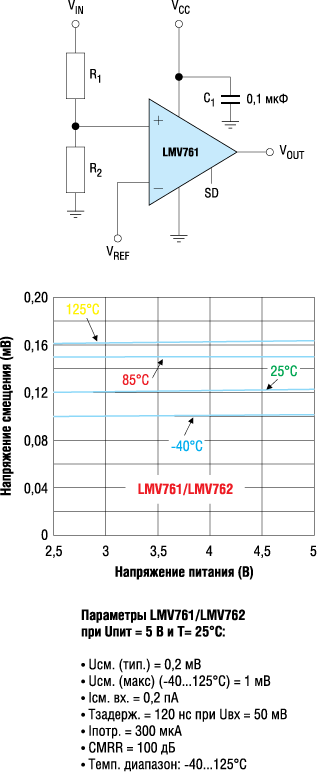

Основные параметры и зависимости напряжения смещения LMV761 и LMV762 от напряжения смещения и температуры

Рис. 9. Основные параметры и зависимости напряжения смещения LMV761 и LMV762 от напряжения смещения и температуры

Вся информация для статьи взята с сайта производителя: http://www.national.com/.
