Журнал "Новости Электроники", номер 8, 2007 год.

Источник питания Mean Well с функцией UPS для монтажа на DIN-рейку

Сергей Кривандин
Компания Mean Well расширила линейку продукции для монтажа на DIN-рейку, предложив модули контроллера заряда DR-UPS40 для построения резервных и бесперебойных источников питания.









В современных системах автоматики, телеметрии, передачи данных все чаще необходимо обеспечить резервирование, сохранение информации и т.п. Эти задачи решаются с помощью резервных и бесперебойных (UPS) источников питания.

В 2007 г. компания Mean Well выпустила модули DR-UPS40, которые предназначены для построения систем бесперебойного питания с промежуточной шиной 24 В и внешними аккумуляторными батареями.

DR-UPS40 представляет собой контроллер заряда аккумуляторной батареи (рис. 1).

DR-UPS40

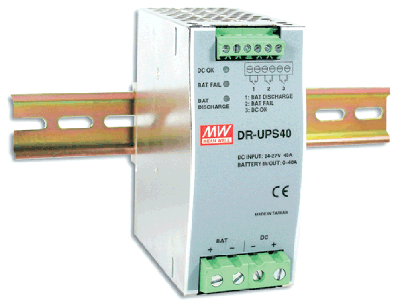

Рис. 1. Внешний вид модуля DR-UPS40

Его основные параметры:

Для построения резервного или бесперебойного источника питания к модулю DR-UPS40 можно подключать аккумуляторную батарею на 24 В емкостью 4, 7 или 12 А*ч. В качестве сетевого источника могут применяться модули серий MDR, DR, DRP, DRT с выходным напряжением 24 В.

Модуль DR-UPS40 проверяет состояние аккумуляторной батареи, защищает батарею от обратного напряжения, автоматически подключает батарею при пропадании выходного напряжения сетевого источника питания (см. рис. 2). По функциональному назначению DR-UPS40 аналогичен популярным модулям серий AD-55, ADD-55, AD-155, широко используемым в современных системах резервного питания.

Структурная схема модуля DR-UPS40

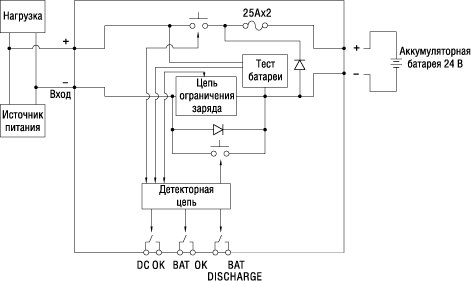

Рис. 2. Структурная схема модуля DR-UPS40

Модуль DR-UPS40 реализован в том же металлическом корпусе размерами 55,5х125,2х100 мм, что и источники питания серии DR-75, и модуль DR-RND20. DR-UPS40 может работать при температурах окружающего воздуха от -20 до 70°C, соответствует международным стандартам по уровню излучаемых помех EN55022 (CISPR22), класс B, по устойчивости к электромагнитным помехам EN61000-4-2,3,4,5,6,8, ENV50204, требованиям к тяжелой промышленности, критерий A.

Целям диагностики состояния модуля и всей системы питания служат 3 выхода информационных сигналов и 3 соответствующих светодиода:

Подключение к этим выходам внешней цепи индикации позволяет визуально контролировать состояние модуля и батареи, когда светодиоды на корпусе модуля не видны. Внешние индикаторы можно разместить на передней дверце шкафа, на панели управления или на удаленном пульте управления.

Существуют различные варианты применения модуля DR-UPS40. Для построения резервного источника питания нужно подключить аппаратуру, как показано на рис. 3.

Резервный источник питания на основе модуля DR-UPS40

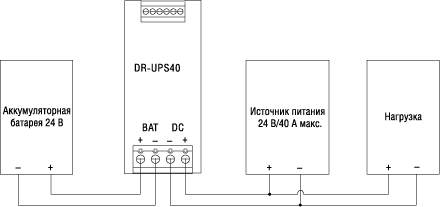

Рис. 3. Резервный источник питания на основе модуля DR-UPS40

Источник бесперебойного питания на основе модулей

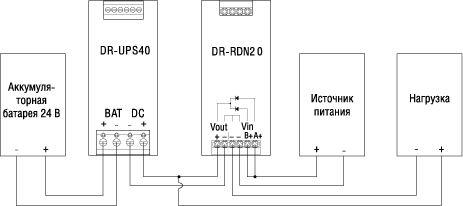

Рис. 4. Источник бесперебойного питания на основе модулей
DR-UPS40 и DR-RDN20

Для создания источника бесперебойного питания схему рис. 3 нужно дополнить модулем DR-RND 20 (рис. 4).

Таким образом, теперь, с выпуском модулей DR-RND20 и DR-UPS40, на базе изделий Mean Well можно построить практически любую систему питания для устройств и оборудования промышленной автоматики. Краткие сведения для разработчика и системного интегратора по номенклатуре Mean Well для монтажа на DIN-рейку приведены в таблице 1.

Таблица 1. Источники питания и модули Mean Well для монтажа на DIN-рейку

Внешний вид Серия Мощность, Вт;
ток, А;
напряжение, В
Особенности
  MDR-20,
MDR-40,
MDR-60
20, 40, 60 Узкий пластмассовый корпус, низкое энергопотребление на холостом ходу
  DR-30,
DR-45,
DR-60
30, 45, 60 Пластмассовый корпус,
двойная изоляция
  DR-75,
DR-120,
DRH-120
75, 120 Популярные источники
питания на DIN-рейку
  DRP-240,
DRP-480,
DRP-480S
240, 480 Корректор коэффициента мощности
  DRT-240,
DRT-480,
DRT-960,
DRT-960P
240, 480, 960 Трехфазный вход
  DR-RND20 24 В, 20 А Используются для параллельного (1+1) включения источников
питания серий DR, DRP, MDR
  DR-UPS40 24 В, 40 А Контроллер заряда батареи, вспомогательное устройство для источников питания с функцией UPS
